Бульдозер на базе трактора Т-500
Курсовик

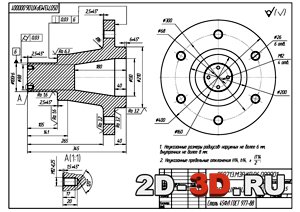

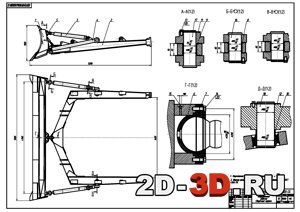

КронштейнРабочее оборудование

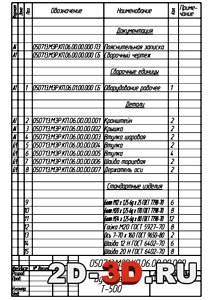

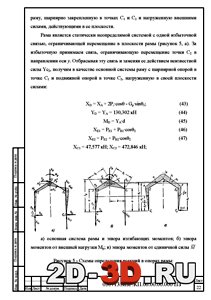

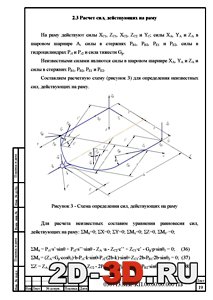

Определение реакций в опорах рамыРасчет силСпецификация к чертежу бульдозера

Скачать:



В данном курсовом проекте представлен бульдозер с поворотным отвалом, который служит для послойного срезания грунта, его перемещения на небольшие расстояния и разравнивания. Состоит бульдозер из базовой машины (гусеничного трактора Т-500) и навесного бульдозерного оборудования, расположенного спереди. Бульдозерное оборудование включает в себя рабочий орган – отвал, универсальную раму с гидроцилиндрами ее подъема и опускания, и раскосов. Перекос отвала осуществляется изменением раскоса. Изменение угла установки отвала в плане достигается путем подсоединения раскосов к различным точкам рамы.

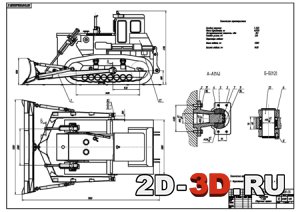

Чертежи: общий вид бульдозера Т-500, рабочее оборудование,  проушина поворотная, втулка шаровая, кронштейн, крышки.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1 ОБЩАЯ ЧАСТЬ
1.1 Тяговый расчет
1.2 Производительность бульдозера
2 РАСЧЕТ НА ПРОЧНОСТЬ
2.1 Выбор расчетных положений
2.2 Расчет усилий, действующих в шарнирах крепления универсальной рамы
2.3 Расчет сил, действующих на раму
2.4 Расчет рамы на прочность
2.5 Расчет на прочность деталей бульдозерного оборудования
2.5.1 Расчет кронштейна крепления универсальной рамы к базовой машине
2.5.2 Расчет шарнира универсальной рамы
2.5.3 Расчет оси крепления гидроцилиндра подъема и опускания рамы
ЗАКЛЮЧЕНИЕ
СПИСОК ЛИТЕРАТУРЫ

8 чертежей для Компас и AutoCAD

Расчетная записка 37 листов
