Расчет тяговых и эксплуатационных параметров бульдозера Б-12

Курсовой проект


Бульдозерное оборудование (сборочный чертеж) Профиль отвала,  схема сооружения, схема определения дальности перемещения грунтовых масс

Результаты расчета рабочего оборудования бульдозера

Список чертежей

  1. Бульдозерное оборудование (сборочный чертеж)
  2. Результаты расчета рабочего оборудования бульдозера

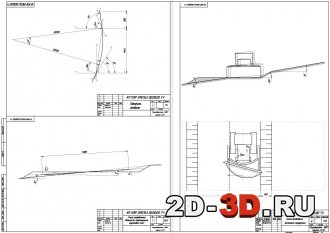

  3. Профиль отвала,  схема сооружения, схема определения дальности перемещения грунтовых масс

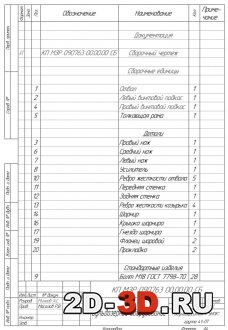

  4. Спецификация бульдозерного оборудования

Базовый трактор имеет маркировку Т12.6020, а бульдозерно-рыхлительные агрегаты - Б12.6020. Трактор Т12.6020 и агрегаты на его базе предназначены для выполнения больших объемов землеройных работ в широком диапазоне температур окружающего воздуха от +45° до -50° С и разработки различных грунтов с малой несущей способностью (болото, снежный покров, оттаявший мерзлый грунт и др.)

Учитывая характер использования тракторов Т12, в его конструкции использованы как технические решения, апробированные на тракторах Т10М, так и оригинальные разработки по важнейшим системам трактора.

Реализация высоких тяговых усилий обеспечивается существенными изменениями в конструкции ходовой системы трактора. Колея трактора увеличена на 200 мм (2080 мм), что позволяет устанавливать башмаки гусеницы шириной 560 или 690 мм. Длина опорной поверхности на грунт увеличена до 3182 мм за счет установки тележек гусениц с семью опорными катками на подшипниках скольжения.

На этот трактор устанавливается 6-цилиндровый V-образный дизельный двигатель ЯМЗ-236 Б-4, размерностью 130х140 мм с номинальной мощностью 230 л.с. при 1800 об/мин. Двигатель оснащен турбонаддувом и жидкостно-масляным теплообменником для охлаждения масла. Двигатель установлен на раме трактора на амортизаторах.

Тракторы Т12 оборудуются реверсивной гидромеханической трансмиссией (ГМТ), обеспечивающей три передачи вперед (максимальная скорость движения по передачам 3,42; 6,07 и 9,57 км/час) и три назад (максимальная скорость движения 4,25; 7,54 и 11,87 км/час).

Трехколесный гидротрансформатор с активным диаметром 410 мм и повышенным до 2,95 (против 2,2 у трактора с двигателем Д-180) коэффициентом трансформации скомпонован в едином корпусе с редуктором, обеспечивающим привод гидронасосов систем трактора, а также возможность независимого отбора мощности на различные агрегаты (например, тяговые лебедки).

Планетарная пятирядная коробка передач соединена карданом с ведомым валом гидротрансформатора и крепится на передней стенке корпуса бортовых фрикционов. Конструкция планетарной коробки передач в основном идентична применяемой на тракторах типа Т10.

Совмещение характеристик элементов моторно-силовой установки выполнено таким образом, что увеличенные тяговые усилия трактора при необходимых значениях скоростей движения на рабочем ходе при бульдозерно-рыхлительных работах могут выполняться на первой передаче с высоким значением коэффициента полезного действия (КПД гидротрансформатора не менее 0,8).

Балансирная балка шарнирно соединена с тележками, связывая их в единую систему, что повышает надежность составных частей, а также осей качания тележек.

Повышена надежность бортовых редукторов.

Т

ракторы оснащаются двумя типами бульдозерного оборудования: полусферическим отвалом (Е) и прямым (В). Устанавливаются также два типа рыхлителей: трехзубый (Р) и однозубый (Н).


Проведенные лабораторно-полевые испытания партии тракторов Б12 выявили существенную эффективность новых машин на разработке и перемещении различных видов грунта.

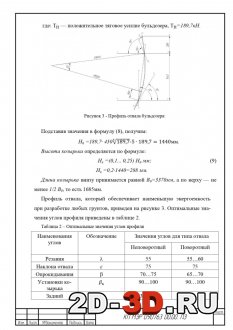

Спецификация бульдозерного оборудованияПрофиль отвала бульдозераСхема определения дальности перемещения грунта


Содержание пояснительной записки

Введение

1. Общие сведения

2. Выбор и расчет тяговых и весовых параметров

3. Определение основных параметров отвала

4. Тяговый расчет бульдозера

4.1. Активное копание грунта

4.2. Пассивное копание и перемещение грунта

4.3. Перемещение грунта

4.4. Отсыпка грунта тонким слоем

4.5. Холостой ход

5. Расчет производительности бульдозера

6. Определение производительности и времени возведения земляного сооружения

6.1. Возведение полки

7. Расчет рабочего оборудования в АРМ WinMachine

8. Техническое обслуживание, ремонт и техника безопасности при работе бульдозера

Заключение

Список использованных источников

Приложение
