Скважинные фильтры — блоки DWG AutoCAD. Спецбурмаш
Рабочие чертежи (библиотека блоков) в редактируемом формате AutoCAD

В проекте содержится библиотека динамических блоков — 5 типов скважинных фильтров производства «Спецбурмаш»: Т-Ф1В, Т-Ф1КВ, ТП-Ф2В, ТП-Ф3В, ТС-Ф12В. Диаметр и длина фильтра меняются прямо на чертеже, без поиска отдельного файла под каждый типоразмер. Фильтры применяются для скважин промышленного водозабора, водопонижения и экологического гидромониторинга. Каждый блок — параметрический: диаметр, размер технологических отверстий и длину корпуса можно менять прямо в AutoCAD за счёт ручек на чертеже, без вставки нового файла под каждый размер.

Скважинные фильтры для водозаборных скважин, 5 конструктивных типов:
Т-Ф1КВ — трубчатый муфтовый с круглыми отверстиями
Т-Ф1В — трубчатый муфтовый с щелевыми отверстиями
ТС-Ф12В — трубчатый безмуфтовый проволочно-сетчатый
ТП-Ф2В — трубчатый муфтовый проволочный (обмотка треугольного сечения)
ТП-Ф3В — трубчатый муфтовый проволочно-сетчатый
Диаметр корпуса — от 114 до 325 мм. Длина секции — 5, 10, 15, 20 или 25 м. Размер перфорации/щелей — от 8 до 35 мм (для перфорированных и щелевых типов), зазор проволочной обмотки — 0,4–5,0 мм, сетка галунного плетения — типоряд П-24…П-200. Размеры отверстий и скважность могут согласовываться под гранулометрический состав грунта или обсыпки скважины.

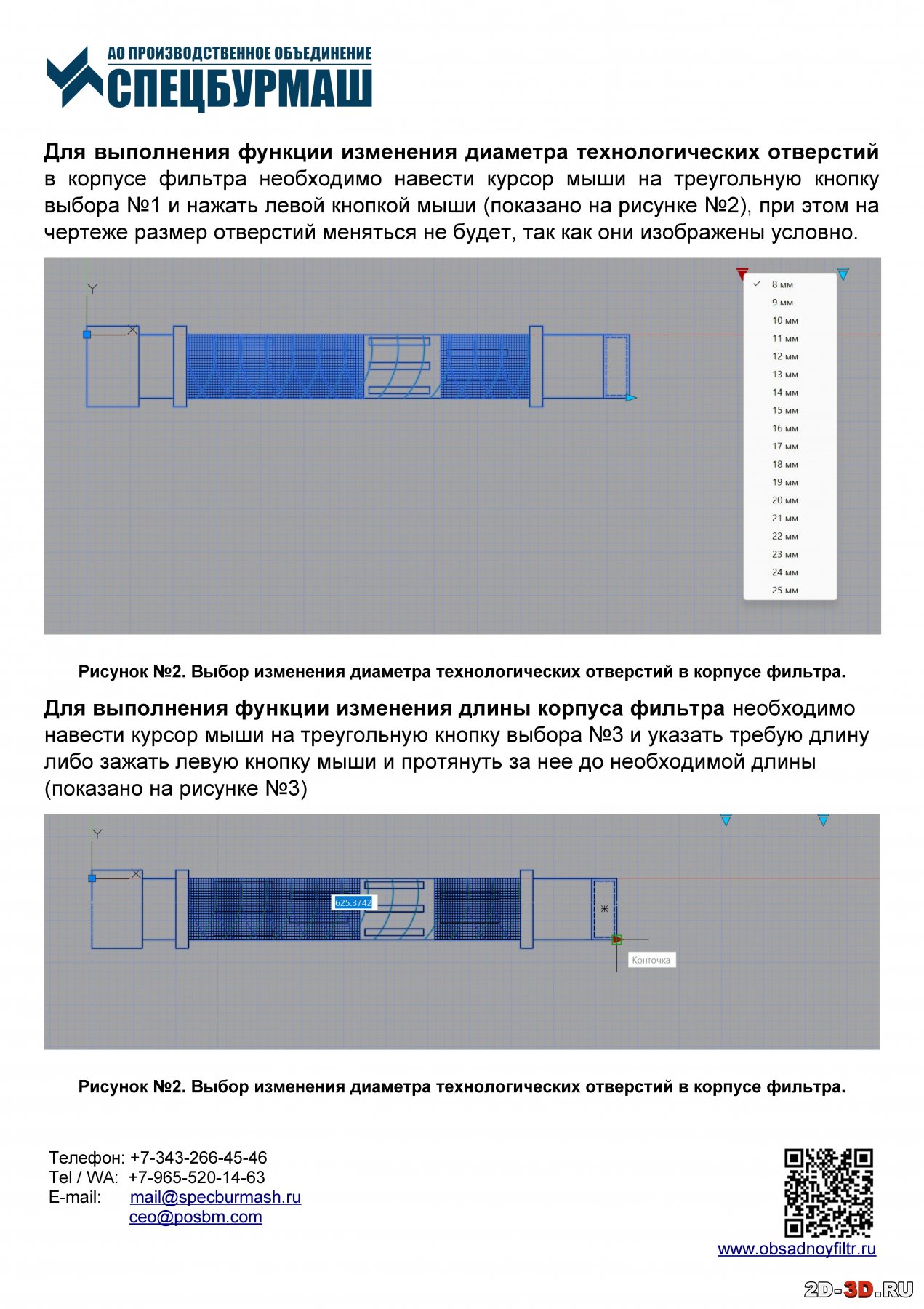

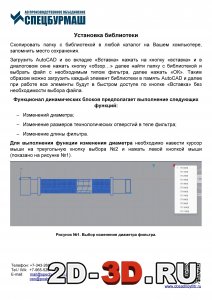

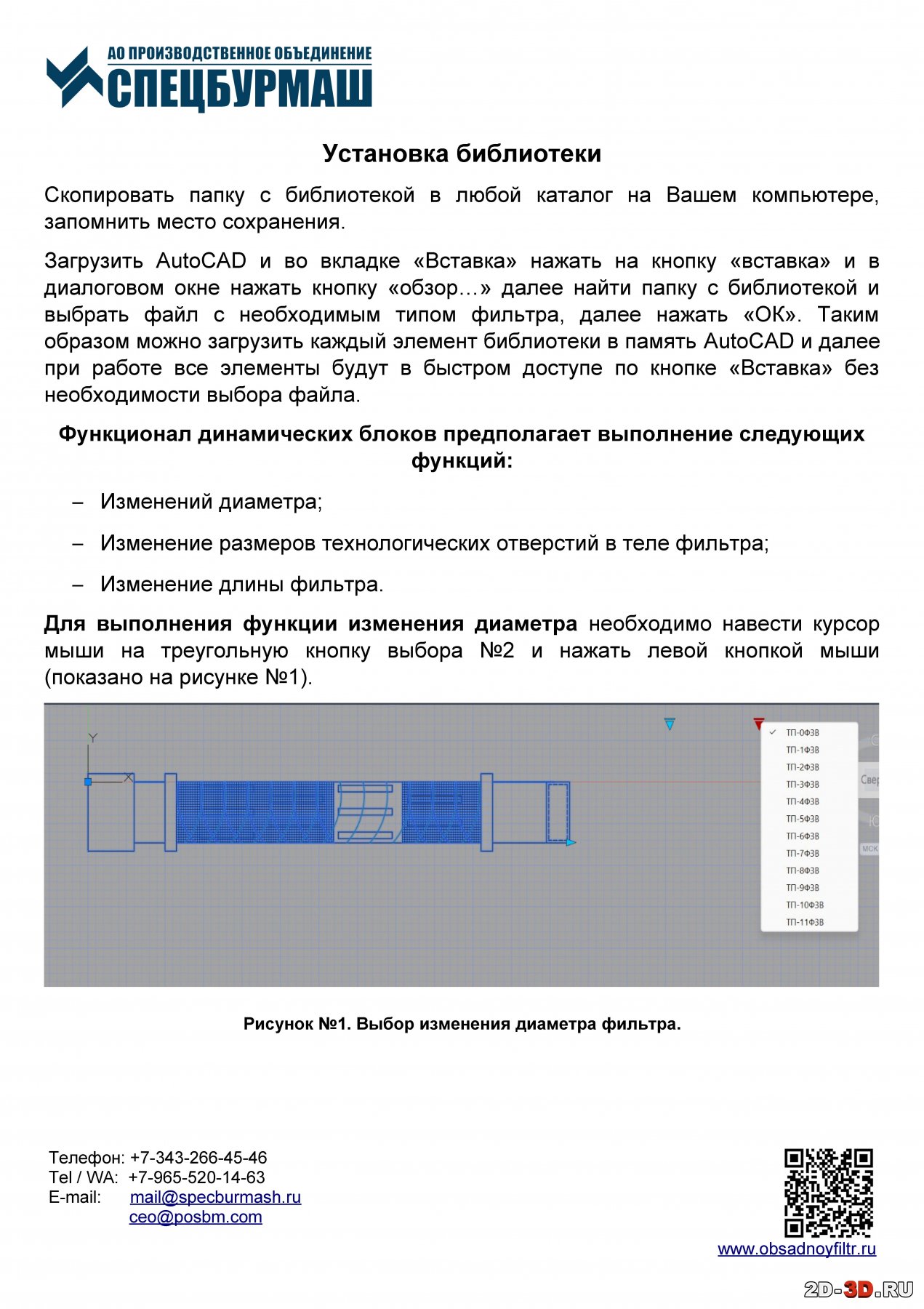

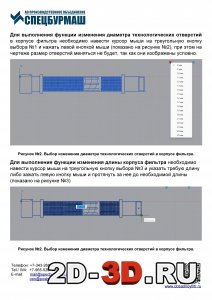

Внутри проекта содержатся чертежи выполненные в AutoCAD, каталог продукции с тех. характеристиками всех типов фильтров и инструкцию по установке и работе с блоками в формате PDF. Проект легко редактируется, что позволяет использовать его в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Производитель: «Спецбурмаш»
Сайт: www.obsadnoyfiltr.ru
Телефон: +7 (965) 520-14-65
По вопросам подбора типоразмера и техническим консультациям — обращайтесь напрямую в компанию.

Список чертежей:

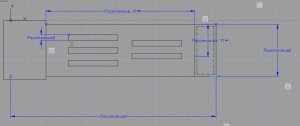

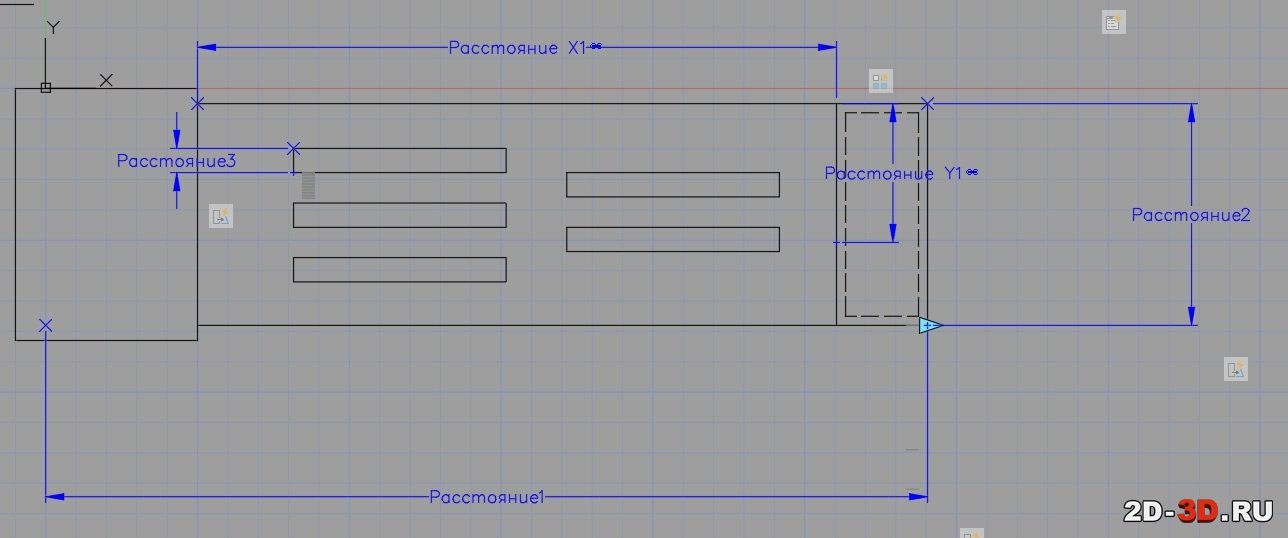

1. Т-Ф1В (блок)

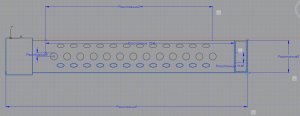

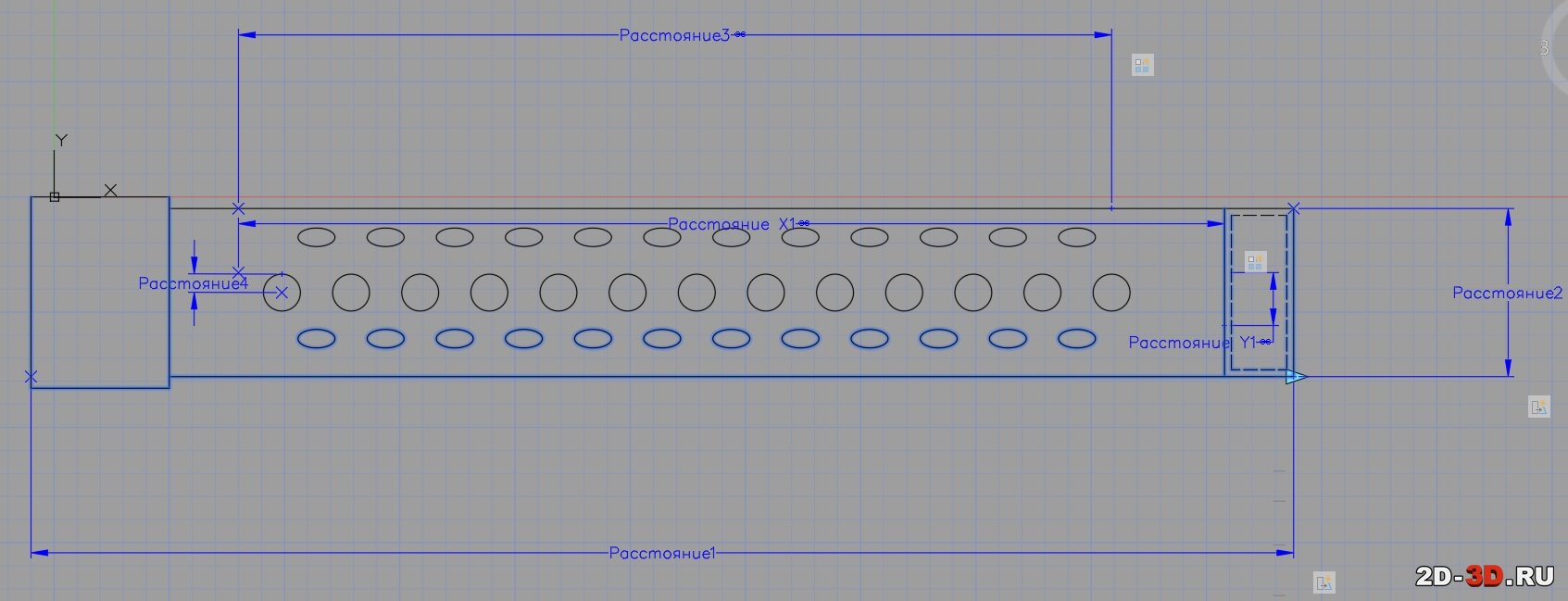

2. Т-Ф1КВ (блок)

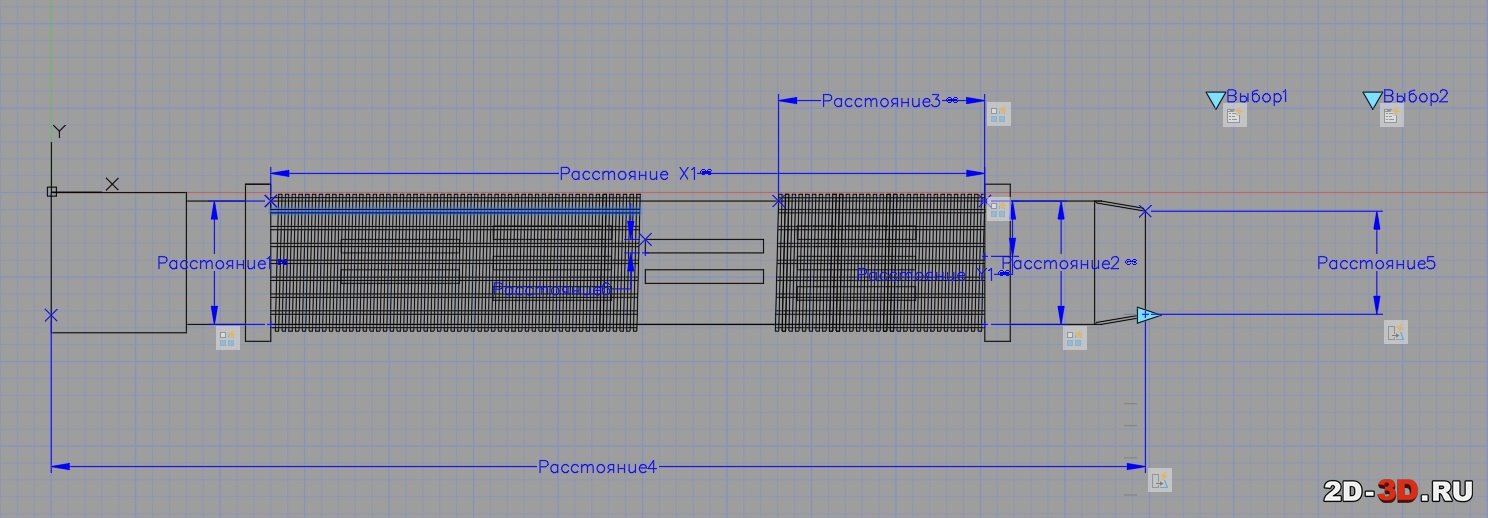

3. ТП-Ф2В (блок)

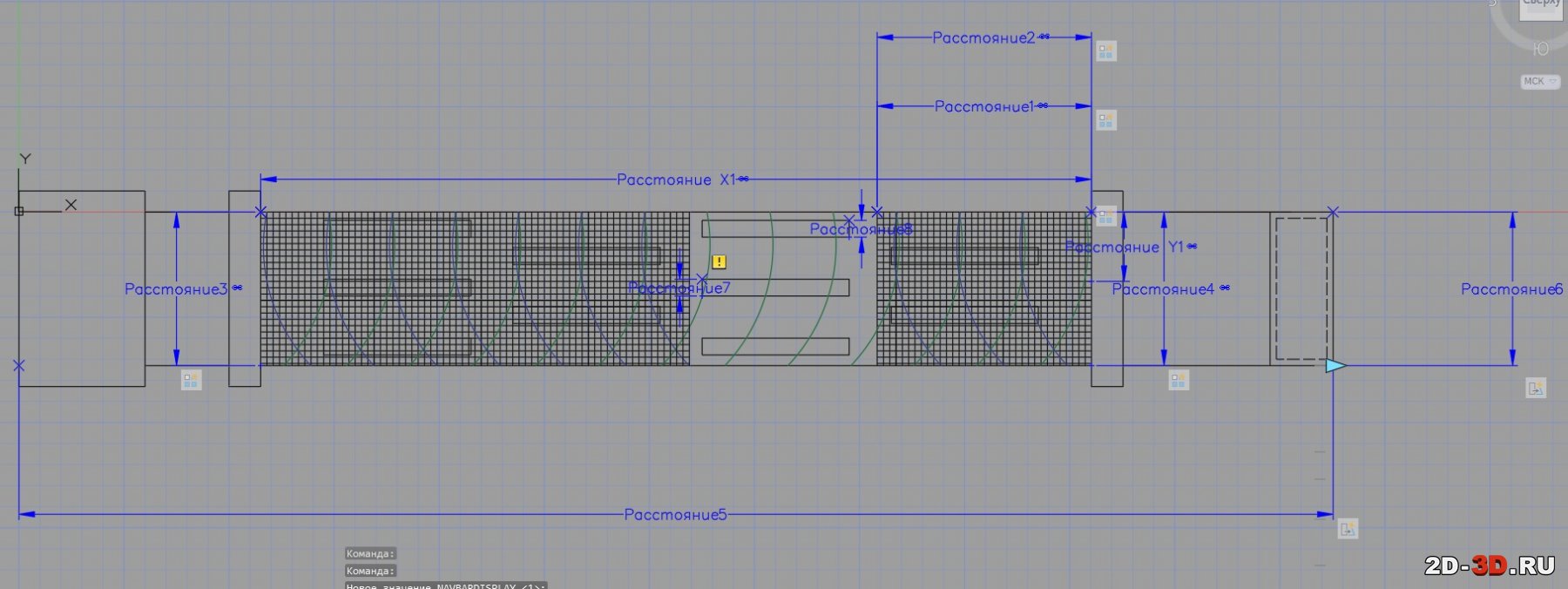

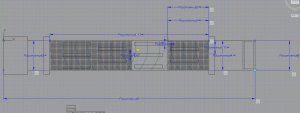

4. ТП-Ф3В (блок)

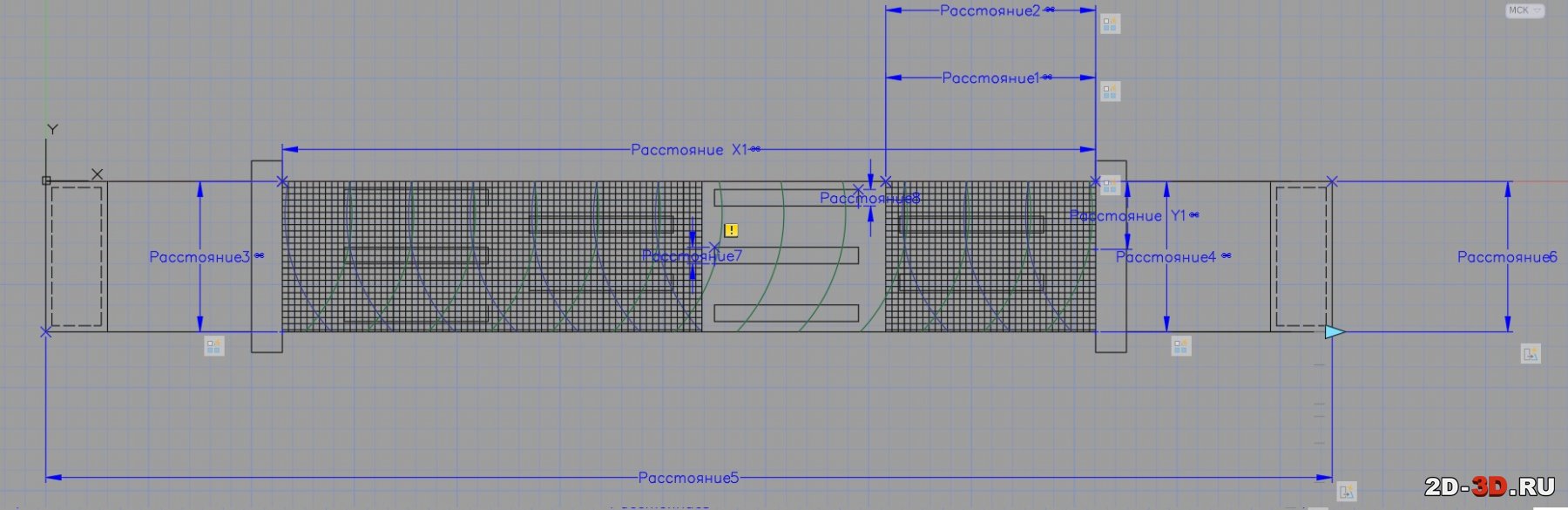

5. ТС-Ф12В (блок)

Содержание пояснительной записки (каталог продукции с тех. характеристиками):
ОГЛАВЛЕНИЕ

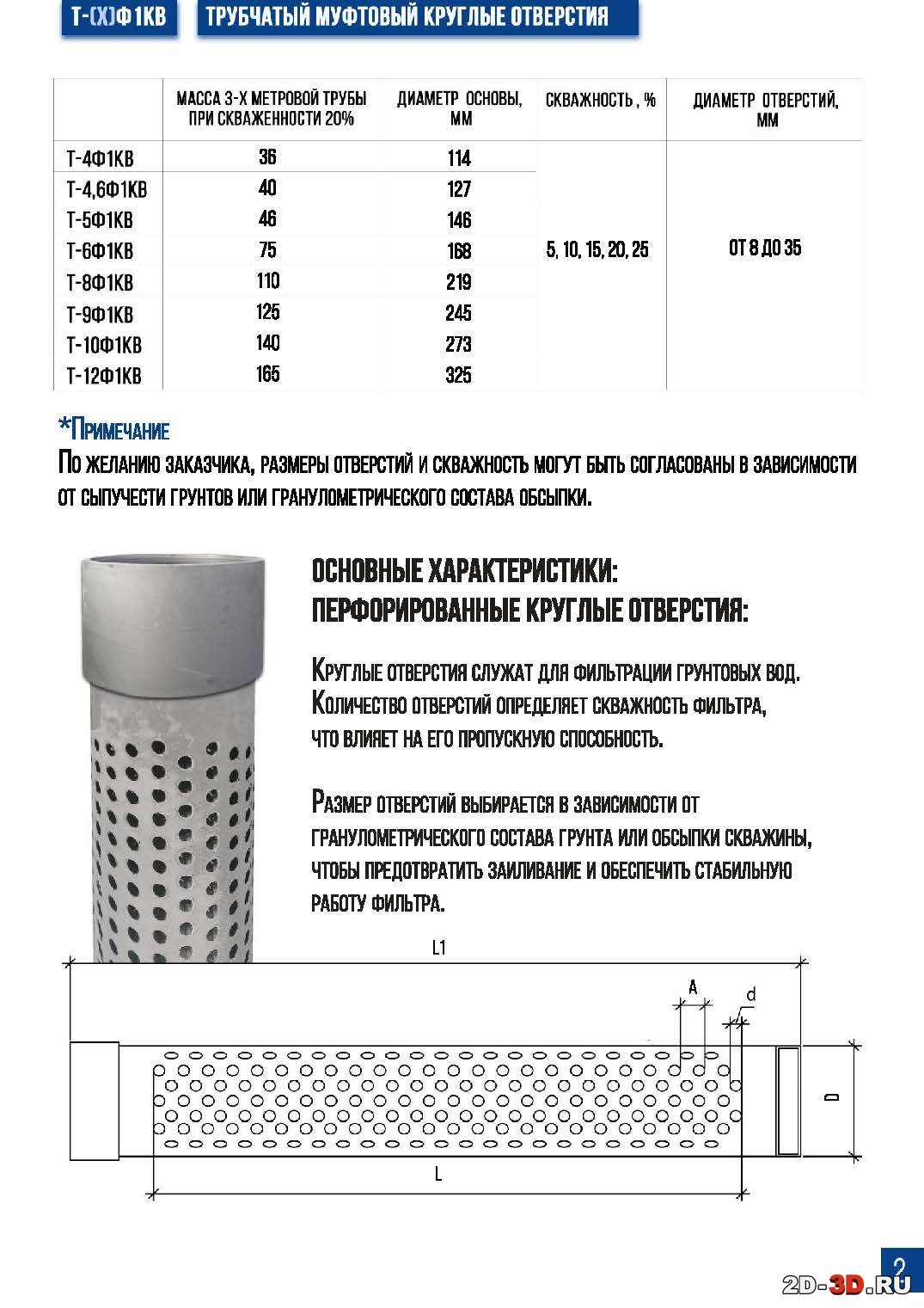

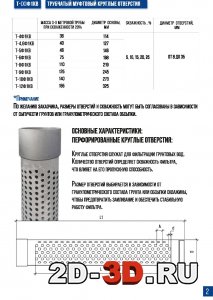

ФИЛЬТРЫ Т-(Х)Ф1КВ ТРУБЧАТЫЕ МУФТОВЫЕ С КРУГЛЫМИ ОТВЕРСТИЯМИ

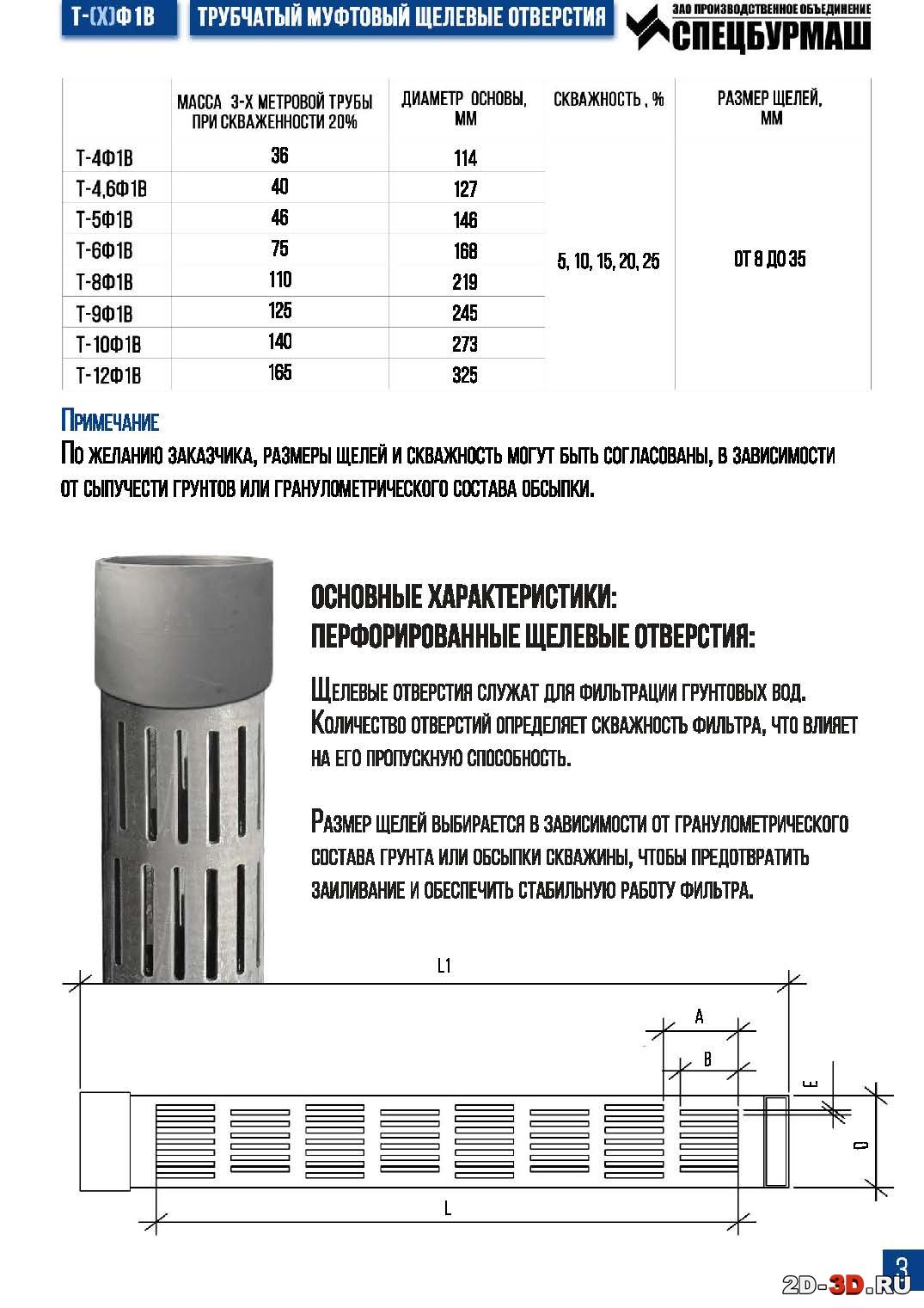

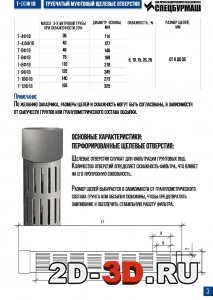

ФИЛЬТРЫ Т-(Х)Ф1В ТРУБЧАТЫЕ МУФТОВЫЕ С ЩЕЛЕВЫМИ ОТВЕРСТИЯМИ

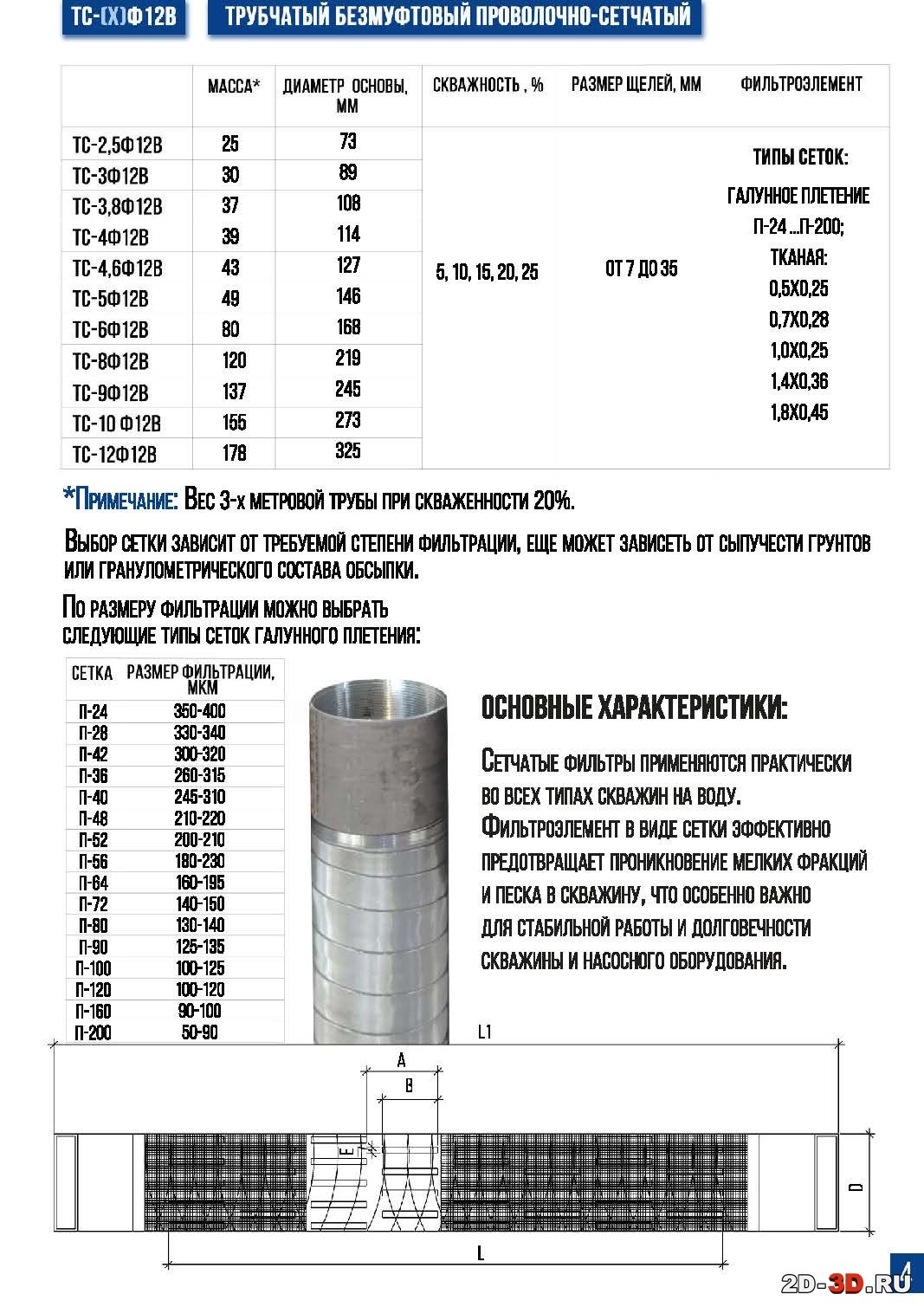

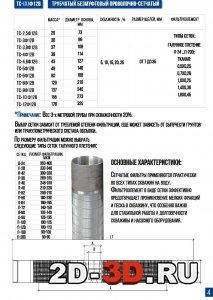

ФИЛЬТРЫ ТС-(Х)Ф12В ТРУБЧАТЫЕ БЕЗМУФТОВЫЕ ПРОВОЛОЧНО-СЕТЧАТЫЕ

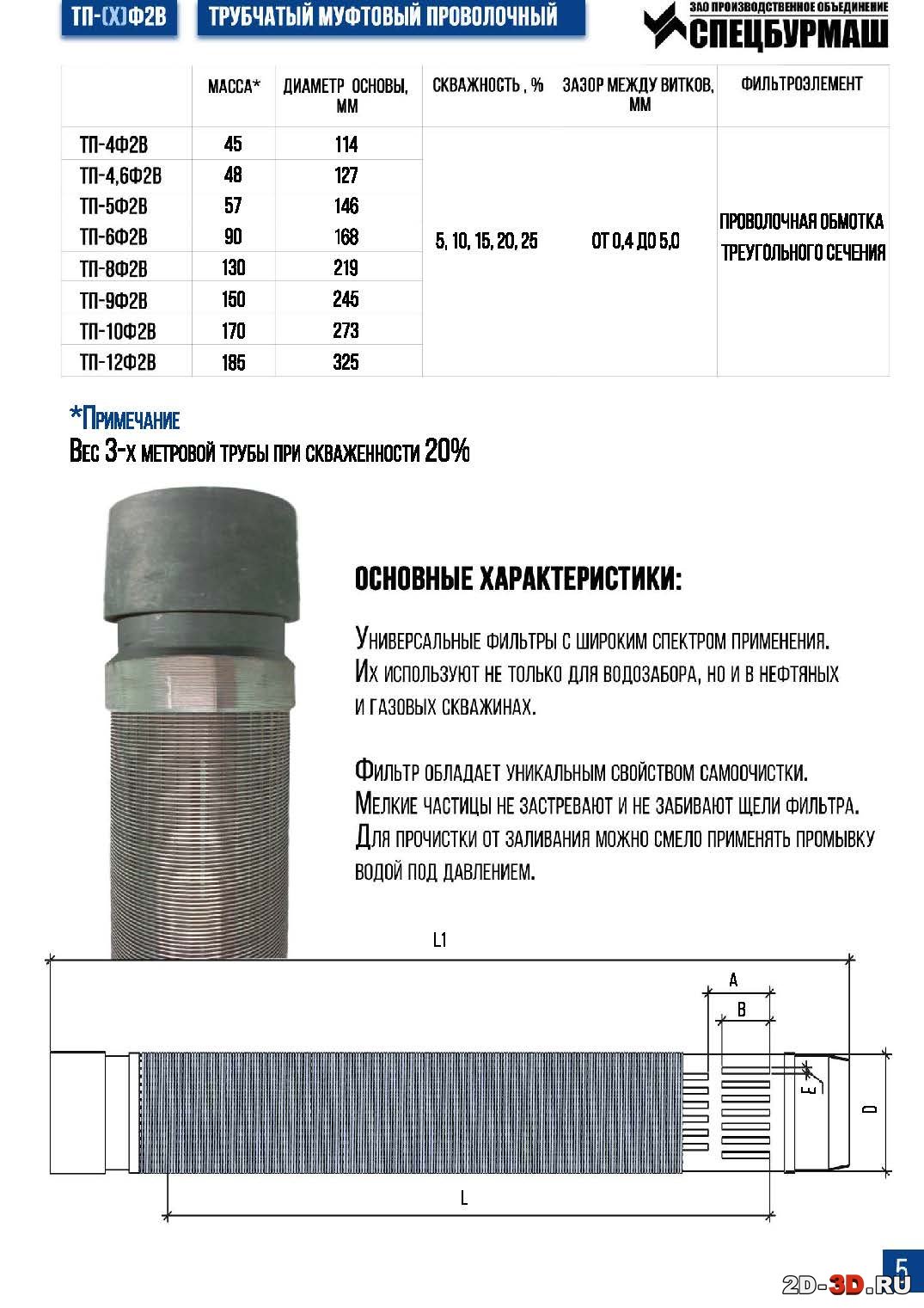

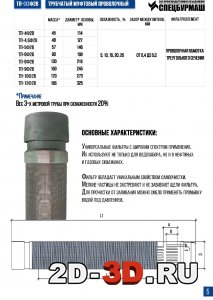

ФИЛЬТРЫ ТП-(Х)Ф2В ТРУБЧАТЫЕ МУФТОВЫЕ ПРОВОЛОЧНЫЕ

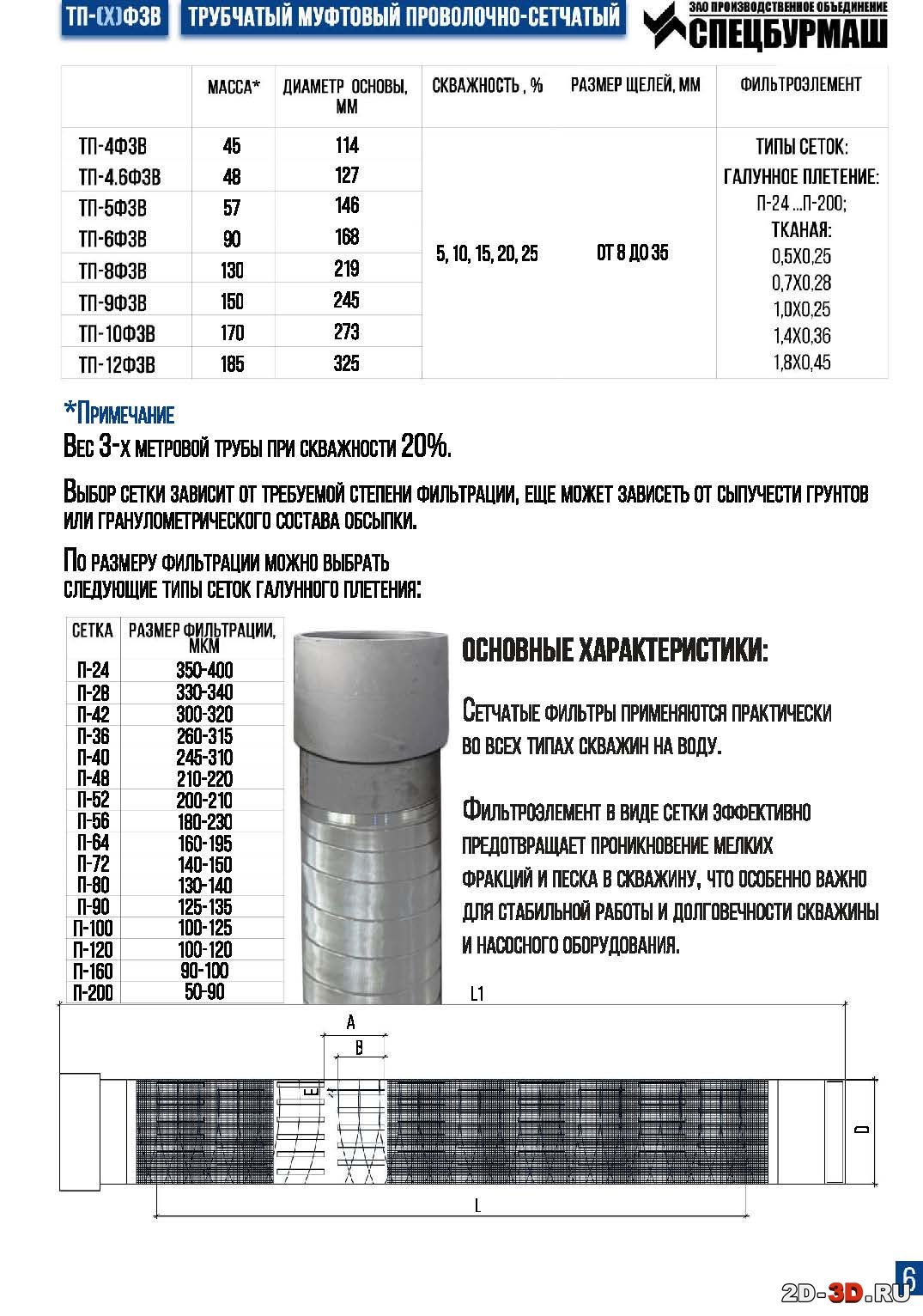

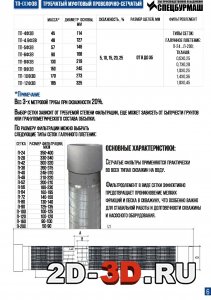

ФИЛЬТРЫ ТП-(Х)Ф3В ТРУБЧАТЫЕ МУФТОВЫЕ ПРОВОЛОЧНО-СЕТЧАТЫЕ
