Дорожные знаки в AutoCAD

Формат файлов: .dwg AutoCAD
Кол-во чертежей: 350
Теги: Наборы строителя Рабочие чертежи Автомобильная дорога
Категории: Чертежи проекты / Блоки AutoCAD Компас библиотеки элементов

Тип проекта	Рабочий	Кол-во листов (чертежей)
Формат	.dwg AutoCAD	1 (350)

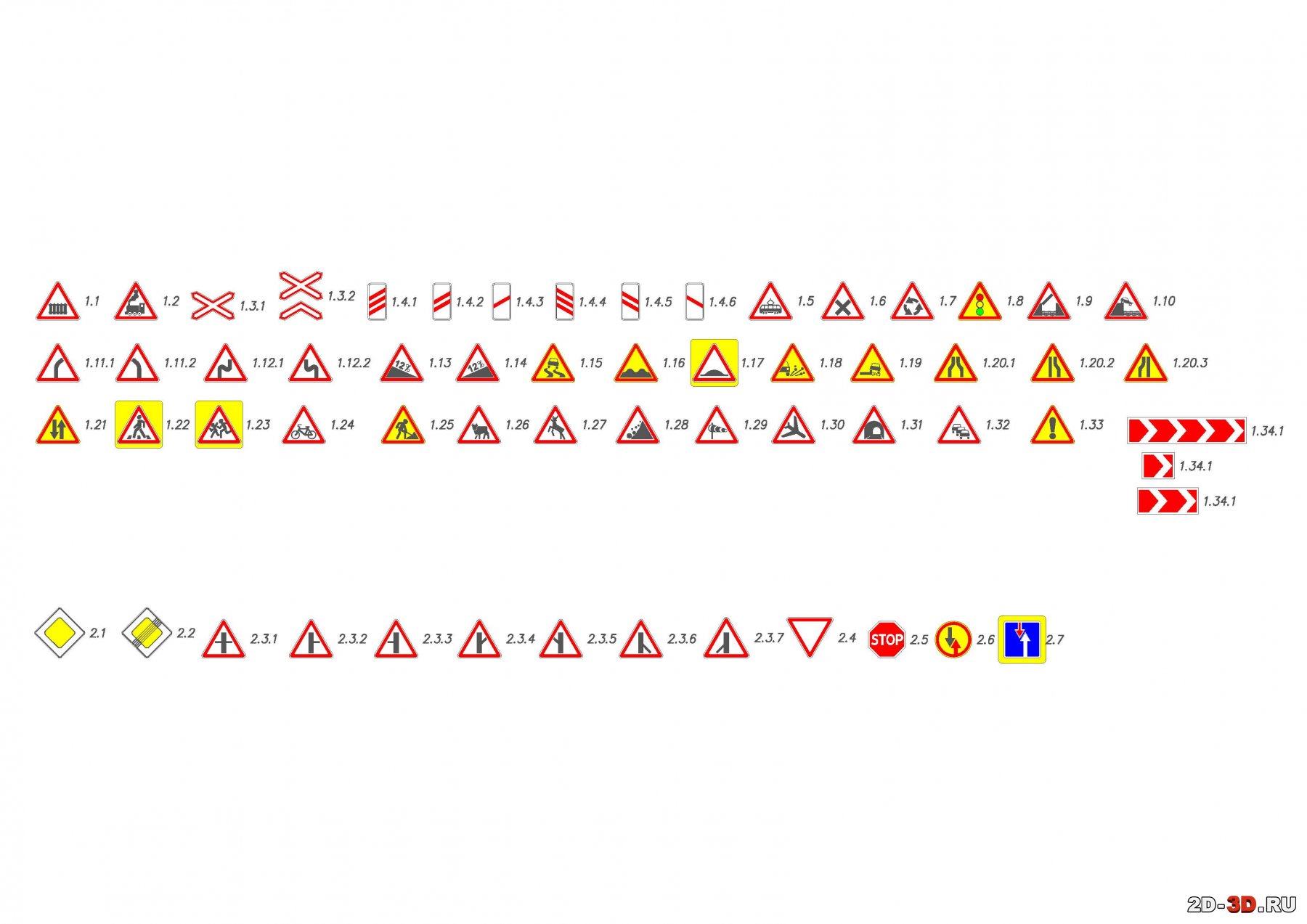

1. Предупреждающие знаки
Знак 1.1.* Железнодорожный переезд со шлагбаумом
Предупреждает о приближении к ж/д переезду со шлагбаумом. Вне населённого пункта (н.п.) устанавливается на расстоянии 150-300 м, в населённом пункте — на расстоянии 50-100 м.
Особенности:
Знак обязательно повторяется вне населенного пункта, при этом повторный знак устанавливается на расстоянии не менее 50 м. до начала опасного участка.
Водителю ТС пересекать ж/д пути можно только по ж/д переездам, уступая дорогу поезду (локомотиву, дрезине).
Знак 1.2. Железнодорожный переезд без шлагбаума
Предупреждает о приближении к ж/д переезду без шлагбаума. Вне населённого пункта (н.п.) устанавливается на расстоянии 150-300 м, в населённом пункте — на расстоянии 50-100 м.
Знак 1.3.1. Однопутная железная дорога
Устанавливается непосредственно перед ж/д переездом.Особенности:
Устанавливается только при наличии одного пути. Обозначает необорудованный шлагбаумом переезд через железную дорогу.
Знак 1.3.2. Многопутная железная дорога
Устанавливается непосредственно перед ж/д переездом.Особенности:
Устанавливается при наличии двух и более путей (3, 4, 5 и т. д.). Обозначает необорудованный шлагбаумом переезд через железную дорогу.
Знак 1.4. Приближение к железнодорожному переезду
Дополнительное предупреждение о приближении к железнодорожному переезду вне населенных пунктов.Устанавливаются вне н. п. на расстоянии 150-300 метров, при этом расстояние между знаками пропорциональное.
Знак 1.5. Пересечение с трамвайной линией
Устанавливается в н. п. за 50-100 м. до пересечения с трамвайной линией, вне н. п. — за 150-300 м
Знак 1.6. Пересечение равнозначных дорог
Устанавливается в н. п. за 50-100 м, вне н. п. — за 150-300 м
Знак 1.7. Пересечение с круговым движением
Знак 1.8. Светофорное регулирование
Перекресток, пешеходный переход или участок дороги, движение на котором регулируется светофором.
Знак 1.9. Разводной мост
Разводной мост или паромная переправа.
Знак 1.10. Выезд на набережную
Выезд на набережную или берег.Устанавливается в н. п. за 50-100 м, вне н. п. — за 150-300 м
Знак 1.11.1. Опасный поворот (правый)
Закругление дороги малого радиуса или с ограниченной видимостью.
Знак 1.11.2. Опасный поворот (левый)
Закругление дороги малого радиуса или с ограниченной видимостью.
Знак 1.12.1. Опасные повороты (с первым поворотом направо)
Участок дороги с опасными поворотами.
Знак 1.12.2. Опасные повороты (с первым поворотом налево)
Участок дороги с опасными поворотами.
Знак 1.13. Крутой спуск
Устанавливается в н. п. за 50-100 м, вне н. п. — за 150-300 м
Знак 1.14. Крутой подъем
Устанавливается в н. п. за 50-100 м
Знак 1.15. Скользкая дорога
Участок дороги с повышенной скользкостью проезжей части.
Знак 1.16. Неровная дорога
Участок дороги, имеющий неровности на проезжей части (волнистость, выбоины, неплавные сопряжения с мостами и тому подобное).
Знак 1.17. Искусственная неровность
Участок дороги с искусственной неровностью (неровностями) для принудительного снижения скорости.
Знак 1.18. Выброс гравия
Участок дороги, на котором возможен выброс гравия, щебня и тому подобного из-под колес транспортных средств.
Знак 1.19. Опасная обочина
Участок дороги, на котором съезд на обочину опасен.
Знак 1.20.1. Сужение дороги.
Сужение дорог осуществляется с обеих сторон
Знак 1.20.2. Сужение дороги
Сужение дороги осуществляется справа
Знак 1.20.3. Сужение дороги
Сужение дороги осуществляется слева
Знак 1.21. Двустороннее движение
Начало участка дороги (проезжей части) со встречным движением.
Знак 1.22. Пешеходный переход
Пешеходный переход, обозначенный знаками 5.19.1, 5.19.2 и (или) разметкой 1.14.1 и 1.14.2
Знак 1.23. Дети
Участок дороги вблизи детского учреждения (школы, оздоровительного лагеря и тому подобного), на проезжей части которого возможно появление детей.
Знак 1.24. Пересечение с велосипедной дорожкой или велопешеходной дорожкой
Знак 1.25. Дорожные работы
Знак 1.26. Перегон скота
Знак 1.27. Дикие животные
Знак 1.28. Падение камней
Знак 1.29. Боковой ветер
Знак 1.30. Низколетящие самолеты
Знак 1.31. Тоннель
Знак 1.32. Затор
Знак 1.33. Прочие опасности
Участок дороги, на котором имеются опасности, не предусмотренные другими предупреждающими знаками.
Знак 1.34.1. Направление поворота
Указывает направление движения на закруглении дороги малого радиуса с ограниченной видимостью. Направление объезда ремонтируемого участка дороги. (направо)

2. Знаки приоритета (2.1–2.7)
Знаки приоритета устанавливают очередность проезда перекрестков, пересечений проезжих частей или узких участков дороги .
Знак 2.1. Главная дорога
Дорога, на которой предоставлено право преимущественного проезда нерегулируемых перекрестков. Устанавливается в начале участка дороги с преимущественным правом проезда. В населенных пунктах — перед каждым перекрестком на главной дороге, вне населенных пунктов — за 150–300 м до перекрестка, в населенных пунктах — за 50–100 м. Действует до знака 2.2 «Конец главной дороги», до знака 2.4 «Уступите дорогу» или до конца перекрестка. При наличии таблички 8.13 «Направление главной дороги» преимущество имеют транспортные средства, находящиеся на главной дороге .
Знак 2.2. Конец главной дороги
Информирует об окончании действия знака 2.1 «Главная дорога». Не обозначает начало второстепенной дороги, лишь отменяет действие знака 2.1. Если после знака 2.2 водитель подъезжает к перекрестку равнозначных дорог без светофора и знаков приоритета, проезд осуществляется по правилу «помехи справа» .
Знак 2.3.1. Пересечение со второстепенной дорогой
Сообщает водителю о том, что он находится на главной дороге, и предупреждает о приближении к перекрестку, где пересекаемая дорога является второстепенной. Устанавливается вне населенных пунктов за 150–300 м до перекрестка .
Знаки 2.3.2–2.3.7. Примыкание второстепенной дороги
Применяются вне населенных пунктов для обозначения дорог, на которых водители имеют преимущественное право проезда перекрестков. Сообщают водителю о том, что он находится на главной дороге, и информируют, с какой стороны примыкает второстепенная дорога. Примыкание справа — 2.3.2, 2.3.4, 2.3.6, слева — 2.3.3, 2.3.5, 2.3.7. Устанавливаются за 150–300 м до перекрестка вне населенных пунктов .
Знак 2.4. Уступите дорогу
Водитель должен уступить дорогу транспортным средствам, движущимся по пересекаемой дороге, а при наличии таблички 8.13 — по главной. Может устанавливаться непосредственно перед перекрестком или заранее с табличкой 8.1.1 «Расстояние до объекта» в качестве дублирующего .
Знак 2.5. Движение без остановки запрещено
Запрещается движение без остановки перед стоп-линией, а если ее нет — перед краем пересекаемой проезжей части. Водитель должен уступить дорогу транспортным средствам, движущимся по пересекаемой дороге, а при наличии таблички 8.13 — по главной дороге. Может устанавливаться перед железнодорожным переездом или карантинным постом. В этих случаях водитель должен остановиться перед стоп-линией, а при ее отсутствии — перед знаком .
Знак 2.6. Преимущество встречного движения
Запрещается въезд на узкий участок дороги, если это может затруднить встречное движение. Водитель должен уступить дорогу встречным транспортным средствам, находящимся на узком участке или противоположном подъезде к нему .
Знак 2.7. Преимущество перед встречным движением
Узкий участок дороги, при движении по которому водитель пользуется преимуществом по отношению к встречным транспортным средствам

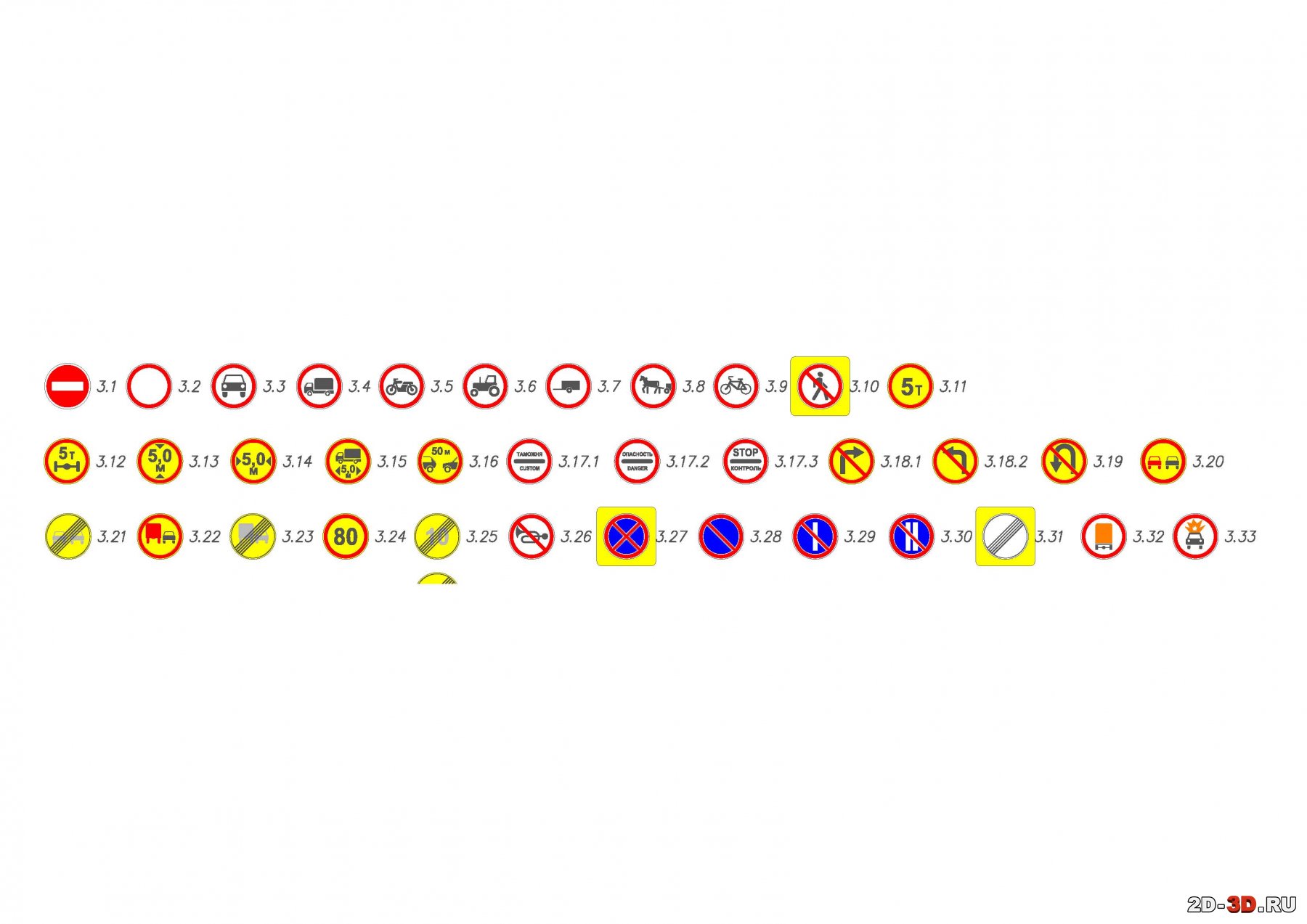

3. Запрещающие знаки
Запрещающие знаки вводят или отменяют определенные ограничения движения.
Знак 3.1. Въезд запрещен
Запрещается въезд всех транспортных средств в данном направлении. Может применяться с табличками 8.4.1–8.4.8, 8.5.1–8.5.7, 8.4.9–8.4.16.
Знак 3.2. Движение запрещено
Запрещается движение всех транспортных средств.
Знак 3.3. Движение механических транспортных средств запрещено
Запрещается движение всех механических транспортных средств. Требование знака не распространяется на велосипеды и гужевые повозки.
Знак 3.4. Движение грузовых автомобилей запрещено
Запрещается движение грузовых автомобилей и составов транспортных средств с разрешенной максимальной массой более 3,5 т (если на знаке не указана масса) или с разрешенной максимальной массой более указанной на знаке, а также тракторов и самоходных машин.
Знак не запрещает движение:
— грузовых автомобилей, предназначенных для перевозки людей;
— транспортных средств федеральной почтовой связи, имеющих на боковой поверхности белую диагональную полосу на синем фоне и опознавательный знак «Федеральная почтовая связь»;
— грузовых автомобилей без прицепа с разрешенной максимальной массой не более 26 т, которые обслуживают предприятия, находящиеся в обозначенной зоне. В этих случаях транспортные средства должны въезжать в обозначенную зону и выезжать из нее на ближайшем к месту назначения перекрестке.
Знак 3.5. Движение мотоциклов запрещено
Запрещается движение мотоциклов.
Знак 3.6. Движение тракторов запрещено
Запрещается движение тракторов и самоходных машин.
Знак 3.7. Движение с прицепом запрещено
Запрещается движение грузовых автомобилей и тракторов с прицепами любого типа, а также буксировка механических транспортных средств.
Знак 3.8. Движение гужевых повозок запрещено
Запрещается движение гужевых повозок (саней), верховых и вьючных животных, а также прогон скота.
Знак 3.9. Движение на велосипедах запрещено
Запрещается движение на велосипедах и мопедах.
Знак 3.10. Движение пешеходов запрещено
Запрещается движение пешеходов, а также лиц, использующих для передвижения средства индивидуальной мобильности.
Знак 3.11. Ограничение массы
Запрещается движение транспортных средств, в том числе составов транспортных средств, общая фактическая масса которых больше указанной на знаке.
Знак 3.12. Ограничение массы, приходящейся на ось транспортного средства
Запрещается движение транспортных средств, у которых фактическая масса, приходящаяся на какую-либо ось, больше указанной на знаке.
Знак 3.13. Ограничение высоты
Запрещается движение транспортных средств, габаритная высота которых (с грузом или без груза) больше указанной на знаке.
Знак 3.14. Ограничение ширины
Запрещается движение транспортных средств, габаритная ширина которых (с грузом или без груза) больше указанной на знаке.
Знак 3.15. Ограничение длины
Запрещается движение транспортных средств (составов транспортных средств), габаритная длина которых (с грузом или без груза) больше указанной на знаке.
Знак 3.16. Ограничение минимальной дистанции
Запрещается движение транспортных средств с дистанцией между ними меньше указанной на знаке.
Знак 3.17.1. Таможня
Запрещается проезд без остановки у таможни (контрольного пункта).
Знак 3.17.2. Опасность
Запрещается дальнейшее движение всех без исключения транспортных средств.
Знак 3.18.1. Поворот направо запрещен
Запрещается поворот направо.
Знак 3.18.2. Поворот налево запрещен
Запрещается поворот налево.
Знак 3.19. Разворот запрещен
Запрещается разворот.
Знак 3.20. Обгон запрещен
Запрещается обгон всех транспортных средств, кроме тихоходных транспортных средств, гужевых повозок, велосипедов, мопедов и двухколесных мотоциклов без бокового прицепа.
Знак 3.21. Конец зоны запрещения обгона
Отменяет действие знака 3.20.
Знак 3.22. Обгон грузовым автомобилям запрещен
Запрещается обгон всех транспортных средств грузовым автомобилям с разрешенной максимальной массой более 3,5 т.
Знак 3.23. Конец зоны запрещения обгона грузовым автомобилям
Отменяет действие знака 3.22.
Знак 3.24. Ограничение максимальной скорости
Запрещается движение со скоростью (км/ч), превышающей указанную на знаке.
Знак 3.25. Конец зоны ограничения максимальной скорости
Отменяет действие знака 3.24.
Знак 3.26. Подача звукового сигнала запрещена
Запрещается пользоваться звуковыми сигналами, кроме тех случаев, когда сигнал подается для предотвращения дорожно-транспортного происшествия.
Знак 3.27. Остановка запрещена
Запрещаются остановка и стоянка транспортных средств.
Знак 3.28. Стоянка запрещена
Запрещается стоянка транспортных средств.
Знак 3.29. Стоянка запрещена по нечетным числам месяца
Запрещается стоянка транспортных средств по нечетным числам месяца.
Знак 3.30. Стоянка запрещена по четным числам месяца
Запрещается стоянка транспортных средств по четным числам месяца.
При одновременном применении знаков 3.29 и 3.30 на противоположных сторонах проезжей части разрешается стоянка на обеих сторонах проезжей части с 19 часов до 21 часа (время перестановки).
Знак 3.31. Конец зоны всех ограничений
Отменяет действие одновременно нескольких знаков из следующих: 3.16, 3.20, 3.22, 3.24, 3.26–3.30.
Знак 3.32. Движение транспортных средств с опасными грузами запрещено
Запрещается движение транспортных средств, оборудованных опознавательными знаками (информационными табличками) «Опасный груз».
Знак 3.33. Движение транспортных средств с взрывчатыми и легковоспламеняющимися грузами запрещено
Запрещается движение транспортных средств, осуществляющих перевозку взрывчатых веществ и изделий, а также других опасных грузов, подлежащих маркировке как легковоспламеняющиеся, кроме случаев перевозки указанных опасных веществ и изделий в ограниченном количестве, определяемом в порядке, установленном специальными правилами перевозки.
Важные особенности действия запрещающих знаков:
Знаки 3.2–3.9, 3.32 и 3.33 запрещают движение соответствующих видов транспортных средств в обоих направлениях.

4. Предписывающие знаки
Предписывающие знаки применяют для введения или отмены режимов движения. Они обязывают водителей двигаться в указанном направлении, с определенной скоростью или по определенным участкам дорог .
Знаки 4.1.1–4.1.6. Движение прямо, направо, налево, прямо или направо, прямо или налево, направо или налево
Разрешается движение только в направлениях, указанных на знаках стрелками. Знаки, разрешающие поворот налево (4.1.3, 4.1.5, 4.1.6), разрешают и разворот .
Особенности:
Действие знаков 4.1.1–4.1.6 не распространяется на маршрутные транспортные средства (автобусы, троллейбусы, трамваи) .
Действие знаков распространяется на пересечение проезжих частей, перед которым установлен знак .
Действие знака 4.1.1, установленного в начале участка дороги, распространяется до ближайшего перекрестка. При этом знак не запрещает поворот направо во дворы и на другие прилегающие к дороге территории .
Знак 4.2.1. Объезд препятствия справа
Объезд разрешается только со стороны, указанной стрелкой (справа) .
Знак 4.2.2. Объезд препятствия слева
Объезд разрешается только со стороны, указанной стрелкой (слева) .
Знак 4.2.3. Объезд препятствия справа или слева
Объезд разрешается с любой стороны .
Знак 4.3. Круговое движение
Разрешается движение в указанном стрелками направлении (по кругу) .
Знак 4.4.1. Велосипедная дорожка
Разрешается движение только на велосипедах и мопедах. По велосипедной дорожке могут двигаться также пешеходы (при отсутствии тротуара или пешеходной дорожки) .
Знак 4.4.2. Конец велосипедной дорожки
Отменяет действие знака 4.4.1 .
Знак 4.5.1. Пешеходная дорожка
Разрешается движение только пешеходам, а также лицам, использующим для передвижения средства индивидуальной мобильности, и велосипедистам в случаях, установленных Правилами .
Знак 4.5.2. Пешеходная и велосипедная дорожка с совмещенным движением
Дорожка, по которой разрешено движение пешеходов и велосипедистов одновременно .
Знак 4.5.3. Конец пешеходной и велосипедной дорожки с совмещенным движением
Отменяет действие знака 4.5.2 .
Знаки 4.5.4, 4.5.5. Пешеходная и велосипедная дорожка с разделением движения
Велопешеходная дорожка с разделением на велосипедную и пешеходную стороны, выделенные конструктивно и (или) обозначенные разметкой .
Знаки 4.5.6, 4.5.7. Конец пешеходной и велосипедной дорожки с разделением движения
Отменяют действие знаков 4.5.4, 4.5.5 .
Знак 4.6. Ограничение минимальной скорости
Разрешается движение только с указанной или большей скоростью (км/ч). Применяется, например, на затяжных подъемах .
Знак 4.7. Конец зоны ограничения минимальной скорости
Отменяет действие знака 4.6 .
Знаки 4.8.1–4.8.3. Направление движения транспортных средств с опасными грузами
Движение транспортных средств, оборудованных опознавательными знаками (информационными табличками) «Опасный груз», разрешается только в направлении, указанном на знаке: 4.8.1 — прямо, 4.8.2 — направо, 4.8.3 — налево

5. Знаки особых предписаний
Знаки особых предписаний вводят или отменяют определенные режимы движения.
Знак 5.1. Автомагистраль
Дорога, на которой действуют требования Правил дорожного движения Российской Федерации, устанавливающие порядок движения по автомагистралям.
Знак 5.2. Конец автомагистрали
Отменяет действие знака 5.1.
Знак 5.3. Дорога для автомобилей
Дорога, предназначенная для движения только автомобилей, автобусов и мотоциклов.
Знак 5.4. Конец дороги для автомобилей
Отменяет действие знака 5.3.
Знак 5.5. Дорога с односторонним движением
Дорога или проезжая часть, по которой движение механических транспортных средств по всей ширине осуществляется в одном направлении.
Знак 5.6. Конец дороги с односторонним движением
Отменяет действие знака 5.5.
Знаки 5.7.1, 5.7.2. Выезд на дорогу с односторонним движением
Выезд на дорогу или проезжую часть с односторонним движением.
Знак 5.8. Реверсивное движение
Начало участка дороги, на котором на одной или нескольких полосах направление движения может изменяться на противоположное.
Знак 5.9. Конец реверсивного движения
Отменяет действие знака 5.8.
Знак 5.10. Выезд на дорогу с реверсивным движением
Указывает выезд на участок дороги, обозначенный знаком 5.8.
Знак 5.11.1. Дорога с полосой для маршрутных транспортных средств
Дорога, по которой транспортные средства, допущенные к движению по полосам для маршрутных транспортных средств, движутся по специально выделенной полосе навстречу общему потоку транспортных средств.
Знак 5.11.2. Дорога с полосой для велосипедистов
Дорога, по которой движение велосипедистов, лиц, использующих для передвижения средства индивидуальной мобильности, и водителей мопедов осуществляется по специально выделенной полосе навстречу общему потоку транспортных средств.
Знак 5.12.1. Конец дороги с полосой для маршрутных транспортных средств
Отменяет действие знака 5.11.1.
Знак 5.12.2. Конец дороги с полосой для велосипедистов
Отменяет действие знака 5.11.2.
Знаки 5.13.1, 5.13.2. Выезд на дорогу с полосой для маршрутных транспортных средств
Указывает выезд на дорогу с полосой для маршрутных транспортных средств.
Знаки 5.13.3, 5.13.4. Выезд на дорогу с полосой для велосипедистов
Указывает выезд на дорогу с полосой для велосипедистов.
Знак 5.14.1. Полоса для маршрутных транспортных средств
Специально выделенная полоса, по которой транспортные средства, допущенные к движению по полосам для маршрутных транспортных средств, движутся попутно общему потоку транспортных средств.
Знак 5.14.2. Полоса для велосипедистов
Полоса проезжей части, предназначенная для движения на велосипедах и мопедах, отделенная от остальной проезжей части горизонтальной разметкой.
Знак 5.14.3. Конец полосы для маршрутных транспортных средств
Отменяет действие знака 5.14.1.
Знак 5.14.4. Конец полосы для велосипедистов
Отменяет действие знака 5.14.2.
Особенности:
Действие знаков 5.14.1–5.14.4 распространяется на полосу, над которой они расположены. Действие знаков, установленных справа от дороги, распространяется на правую полосу.
Знак 5.15.1. Направления движения по полосам
Число полос и разрешенные направления движения по каждой из них.
Знак 5.15.2. Направления движения по полосе
Разрешенные направления движения по полосе.
Особенности:
Знаки 5.15.1 и 5.15.2, разрешающие поворот налево из крайней левой полосы, разрешают и разворот из этой полосы.
Действие знаков 5.15.1 и 5.15.2 не распространяется на маршрутные транспортные средства.
Действие знаков 5.15.1 и 5.15.2, установленных перед перекрестком, распространяется на весь перекресток, если другие знаки 5.15.1 и 5.15.2, установленные на нем, не дают иных указаний.
Знак 5.15.3. Начало полосы
Начало дополнительной полосы на подъеме или полосы торможения.
Если на знаке, установленном перед дополнительной полосой, изображен знак (знаки) 4.6 «Ограничение минимальной скорости», то водитель транспортного средства, который не может продолжать движение по основной полосе с указанной или большей скоростью, должен перестроиться на полосу, расположенную справа от него.
Знак 5.15.4. Начало полосы
Начало участка средней полосы трехполосной дороги, предназначенного для движения в данном направлении.
Если на знаке 5.15.4 изображен знак, запрещающий движение каким-либо транспортным средствам, то движение этих транспортных средств по соответствующей полосе запрещается.
Знак 5.15.5. Конец полосы
Конец дополнительной полосы на подъеме или полосы разгона.
Знак 5.15.6. Конец полосы
Конец участка средней полосы на трехполосной дороге, предназначенного для движения в данном направлении.
Знак 5.15.7. Направление движения по полосам
Если на знаке 5.15.7 изображен знак, запрещающий движение каким-либо транспортным средствам, то движение этих транспортных средств по соответствующей полосе запрещается.
Знаки 5.15.7 с соответствующим числом стрелок могут применяться на дорогах с четырьмя и более полосами.
Знак 5.15.8. Число полос
Указывает число полос движения и режимы движения по полосам. Водитель обязан выполнять требования знаков, нанесенных на стрелки.
Знак 5.16. Место остановки автобуса и (или) троллейбуса
Указывает место остановки автобуса и (или) троллейбуса.
Знак 5.17. Место остановки трамвая
Указывает место остановки трамвая.
Знак 5.18. Место стоянки легковых такси
Указывает место стоянки легковых такси.
Знаки 5.19.1, 5.19.2. Пешеходный переход
При отсутствии на переходе разметки 1.14.1 или 1.14.2 знак 5.19.1 устанавливается справа от дороги на ближней границе перехода относительно приближающихся транспортных средств, а знак 5.19.2 — слева от дороги на дальней границе перехода.
Знак 5.20. Искусственная неровность
Обозначает границы искусственной неровности. Знак устанавливается на ближайшей границе искусственной неровности относительно приближающихся транспортных средств.
Знак 5.21. Жилая зона
Территория, на которой действуют требования Правил дорожного движения Российской Федерации, устанавливающие порядок движения в жилой зоне.
Знак 5.22. Конец жилой зоны
Указывает конец жилой зоны, обозначенной знаком 5.21.
Знаки 5.23.1, 5.23.2. Начало населенного пункта
Начало населенного пункта, в котором действуют требования Правил дорожного движения Российской Федерации, устанавливающие порядок движения в населенных пунктах.
Знаки 5.24.1, 5.24.2. Конец населенного пункта
Место, с которого на данной дороге утрачивают силу требования Правил дорожного движения Российской Федерации, устанавливающие порядок движения в населенных пунктах.
Знак 5.25. Начало населенного пункта
Начало населенного пункта, в котором на данной дороге не действуют требования Правил дорожного движения Российской Федерации, устанавливающие порядок движения в населенных пунктах.
Знак 5.26. Конец населенного пункта
Конец населенного пункта, обозначенного знаком 5.25.
Знак 5.27. Зона с ограничением стоянки
Место, с которого начинается территория (участок дороги), где стоянка запрещена.
Знак 5.28. Конец зоны с ограничением стоянки
Отменяет действие знака 5.27.
Знак 5.29. Зона регулируемой стоянки
Место, с которого начинается территория (участок дороги), где стоянка разрешена и регулируется с помощью табличек и разметки.
Знак 5.30. Конец зоны регулируемой стоянки
Отменяет действие знака 5.29.
Знак 5.31. Зона с ограничением максимальной скорости
Место, с которого начинается территория (участок дороги), где ограничена максимальная скорость движения.
Знак 5.32. Конец зоны с ограничением максимальной скорости
Отменяет действие знака 5.31.
Знак 5.33. Пешеходная зона
Место, с которого начинается территория (участок дороги), на которой разрешено движение пешеходов и в случаях, установленных пунктами 24.2–24.4 и 24.6 Правил, лиц, использующих для движения средства индивидуальной мобильности, и велосипедистов.
Знак 5.34. Конец пешеходной зоны
Отменяет действие знака 5.33

6. Информационные знаки применяют для информирования участников движения о расположении на пути следования населённых пунктов и других объектов, а также об установленных или рекомендуемых режимах движения .
Знак 6.1. Общие ограничения максимальной скорости
Общие ограничения скорости, установленные Правилами дорожного движения Российской Федерации. В населённых пунктах, обозначенных знаком с белым фоном, — до 60 км/ч; вне населённых пунктов — до 90 км/ч; на автомагистралях — до 110 км/ч. Устанавливается при въезде на территорию Российской Федерации на контрольно-пропускных пунктах .
Знак 6.2. Рекомендуемая скорость
Скорость, с которой рекомендуется движение на данном участке дороги. Зона действия знака распространяется до ближайшего перекрёстка, а при применении знака 6.2 совместно с предупреждающим знаком определяется протяжённостью опасного участка .
Знак 6.3.1. Место для разворота
Указывает место разворота. Поворот налево запрещается. Знаки устанавливают на дорогах с разделительной полосой перед местом разворота на разделительной полосе, на дорогах без разделительной полосы — над крайней левой полосой движения в данном направлении. Допускается устанавливать справа на дорогах с числом полос для движения в данном направлении не более трёх .
Знак 6.3.2. Зона для разворота
Указывает протяжённость зоны для разворота и разрешает разворот одновременно нескольким транспортным средствам, умещающимся в зону, указанную на знаке. При одновременном развороте действует правило «помеха справа». Поворот налево запрещается .
Знак 6.4. Парковка (парковочное место)
Применяют для обозначения площадок, предназначенных для стоянки транспортных средств, с одной из табличек 8.6.1–8.6.9 «Способ постановки транспортного средства на стоянку» — для обозначения околотротуарных стоянок. При отсутствии под знаком табличек 8.6.1–8.6.9 или парковочной разметки парковка разрешена только вдоль тротуара или по краю проезжей части. Действие знака, обозначающего околотротуарную стоянку, распространяется до ближайшего перекрёстка либо ограничивается табличкой 8.2.1. На дорогах вне населённых пунктов предварительный знак 6.4 с табличкой 8.1.1 устанавливают на расстоянии 400–800 м от площадки .
Знак 6.5. Полоса аварийной остановки
Полоса аварийной остановки на крутом спуске .
Знак 6.6. Подземный пешеходный переход
Указывает место подземного пешеходного перехода .
Знак 6.7. Надземный пешеходный переход
Указывает место надземного пешеходного перехода .
Знаки 6.8.1–6.8.3. Тупик
Дорога, не имеющая сквозного проезда .

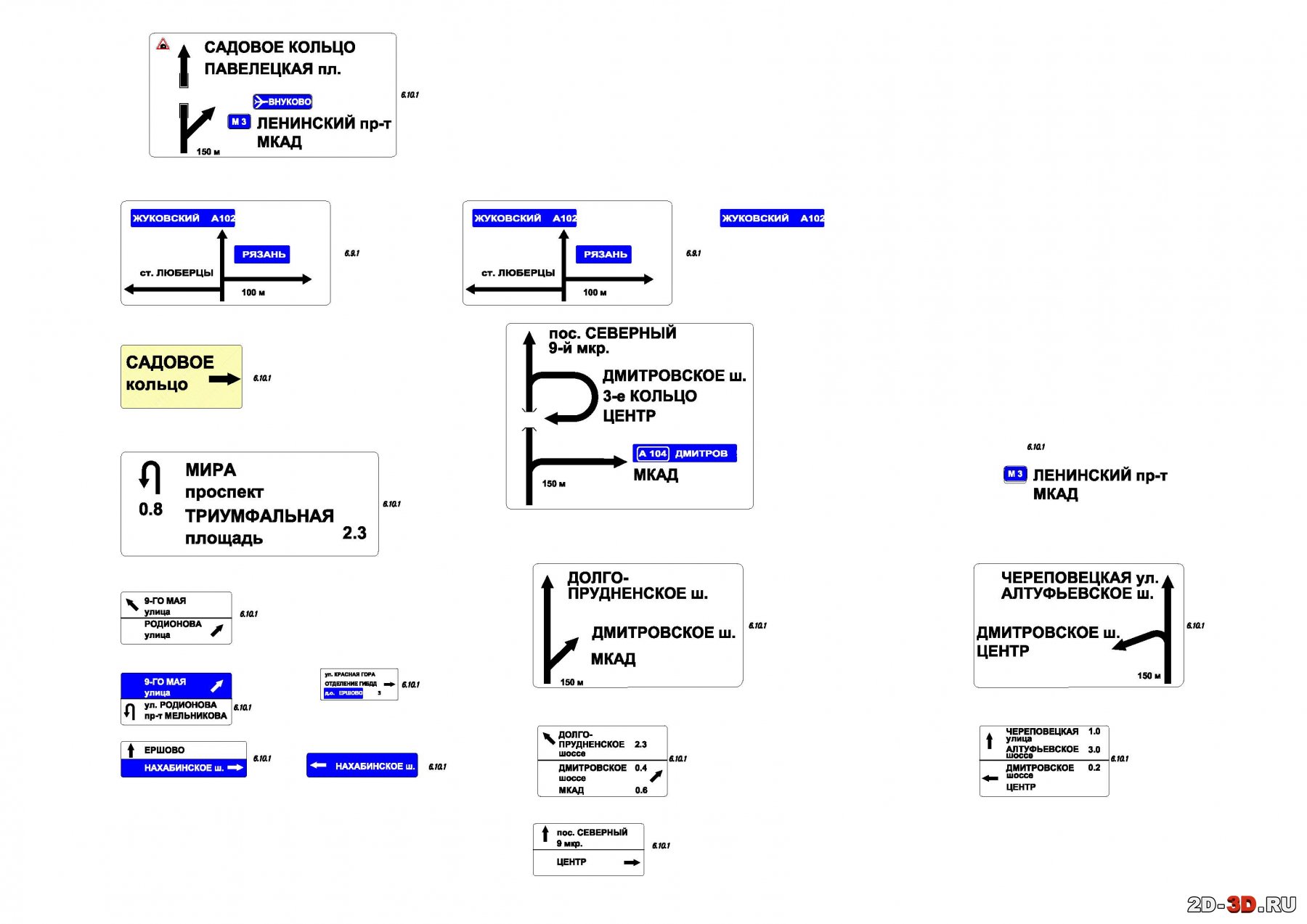

Знак 6.9.1. Предварительный указатель направлений
Направления движения к обозначенным на знаке населённым пунктам и другим объектам. На знаках могут быть нанесены изображения знака 6.14.1, символы автомагистрали, аэропорта и иные пиктограммы. На знаке 6.9.1 могут быть нанесены изображения других знаков, информирующих об особенностях движения. В нижней части знака 6.9.1 указывается расстояние от места установки знака до перекрёстка или начала полосы торможения. Знак 6.9.1 применяется также для указания объезда участков дорог, на которых установлен один из запрещающих знаков 3.11–3.15 .
Знак 6.9.2. Предварительный указатель направления
Направления движения к обозначенным на знаке населённым пунктам и другим объектам .
Знак 6.9.3. Схема движения
Маршрут движения при запрещении на перекрёстке отдельных манёвров или разрешённые направления движения на сложном перекрёстке .
Знак 6.10.1. Указатель направлений
Направления движения к пунктам маршрута. На знаках может быть указано расстояние (км) до обозначенных на них объектов, нанесены символы автомагистрали, аэропорта и иные пиктограммы .
Знак 6.10.2. Указатель направления
Направления движения к пунктам маршрута. На знаках может быть указано расстояние (км) до обозначенных на них объектов .
Знак 6.11. Наименование объекта
Наименование иного объекта, чем населённый пункт (река, озеро, перевал, достопримечательность и тому подобное) .
Знак 6.12. Указатель расстояний
Расстояние (км) до населённых пунктов, расположенных на маршруте .
Знак 6.13. Километровый знак
Расстояние (км) до начала или конца дороги .
Знак 6.14.1. Номер маршрута
Номер, присвоенный дороге (маршруту) .
Знак 6.14.2. Номер маршрута
Номер и направление дороги (маршрута) .
Знаки 6.15.1–6.15.3. Направление движения для грузовых автомобилей
Рекомендуемое направление движения для грузовых автомобилей, тракторов и самоходных машин, если на перекрёстке их движение в одном из направлений запрещено .
Знак 6.16. Стоп-линия
Место остановки транспортных средств при запрещающем сигнале светофора (регулировщика) .
Знак 6.17. Схема объезда
Маршрут объезда участка дороги, временно закрытого для движения .
Знаки 6.18.1–6.18.3. Направление объезда
Направление объезда участка дороги, временно закрытого для движения .
Знаки 6.19.1–6.19.2. Предварительный указатель перестроения на другую проезжую часть
Направление объезда закрытого для движения участка проезжей части на дороге с разделительной полосой или направление движения для возвращения на правую проезжую часть .
Знаки 6.20.1–6.20.2. Аварийный выход
Указывает место в тоннеле, где находится аварийный выход .
Знаки 6.21.1–6.21.2. Направление движения к аварийному выходу
Указывает направление к аварийному выходу и расстояние до него .
Особенности цветового кодирования знаков 6.9.1, 6.9.2, 6.10.1 и 6.10.2:
На знаках, установленных вне населённого пункта, зелёный или синий фон означает, что движение к указанному населённому пункту или объекту будет осуществляться соответственно по автомагистрали или другой дороге. На знаках, установленных в населённом пункте, вставки с фоном зелёного или синего цвета означают, что движение к указанному населённому пункту или объекту после выезда из данного населённого пункта будет осуществляться соответственно по автомагистрали или другой дороге; белый фон знака означает, что указанный объект находится в данном населённом пункте

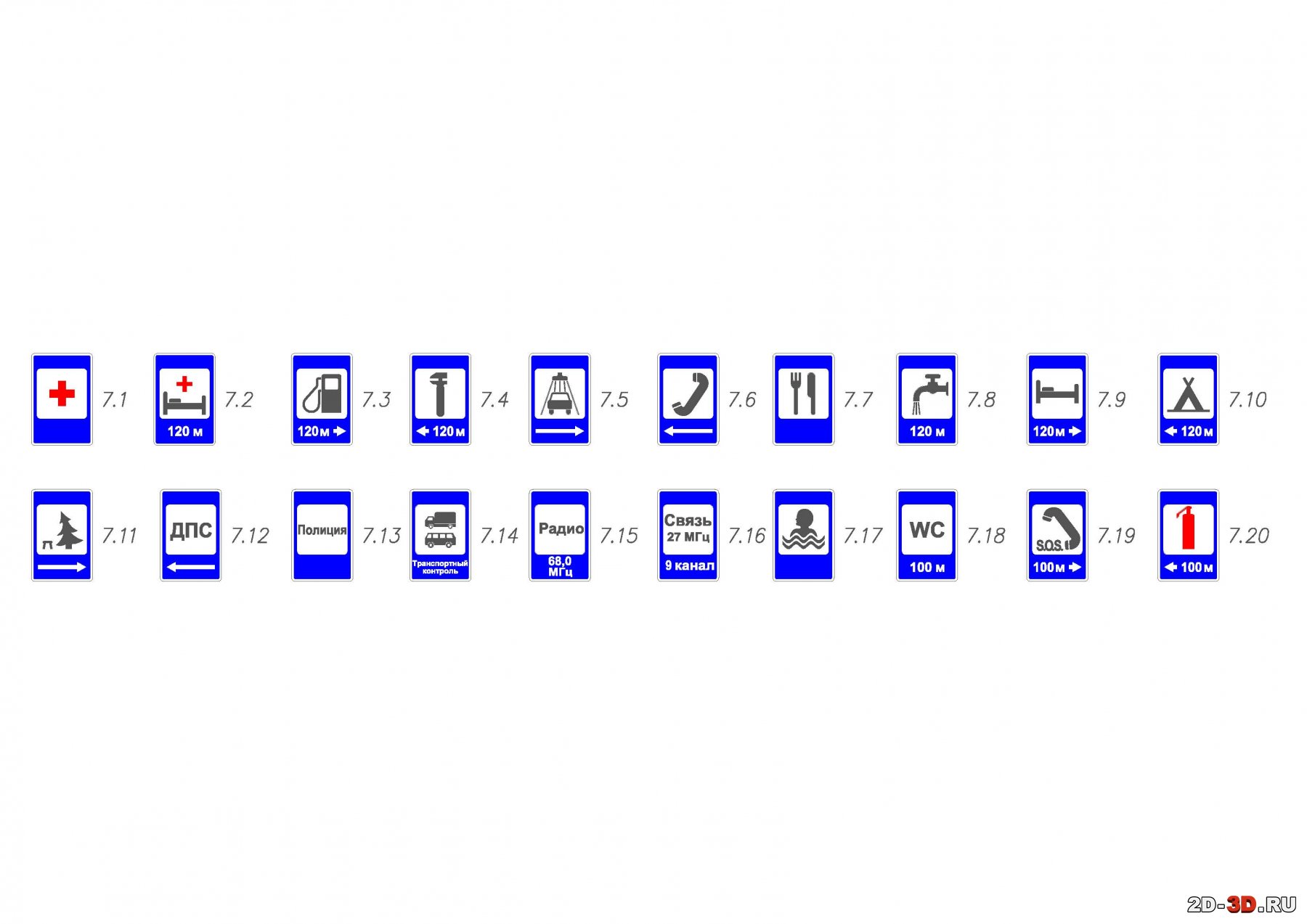

7. Знаки сервиса
Знак 7.1. Пункт медицинской помощи
Информирует о наличии пункта по оказанию экстренной медицинской помощи (травмпункта, фельдшерского центра). Допускается обозначать этим знаком и аптеки, где можно приобрести лекарства, но нельзя получить медицинскую помощь .
Знак 7.2. Больница
Информирует о наличии медучреждения, в котором врачи оказывают не только экстренную, но и комплексную помощь, а также проводят обследования пациентов .
Знак 7.3. Автозаправочная станция
Информирует о приближении или точном местонахождении АЗС .
Знак 7.4. Техническое обслуживание автомобилей
Указывает на расположение станции технического обслуживания автомобилей. Помогает найти сервисный центр в незнакомой местности .
Знак 7.5. Мойка автомобилей
Информирует о наличии официальной автомойки, имеющей соответствующие разрешения и не нарушающей природоохранное законодательство .
Знак 7.6. Телефон
Указывает на наличие таксофона. Может быть полезен в зонах с неустойчивой или отсутствующей мобильной связью, а также в случае разрядки батареи смартфона .
Знак 7.7. Пункт питания
Указывает на расположение пункта питания (кафе, ресторан). Такие знаки устанавливаются на трассах и информируют о наличии придорожных учреждений общепита с автостоянкой .
Знак 7.8. Питьевая вода
Информирует о наличии колонок, колодцев, родников, вода в которых может использоваться в качестве питьевой .
Знак 7.9. Гостиница или мотель
Указывает на расположение гостиницы или мотеля. Мотель — это небольшая гостиница обязательно с местами для парковки и входом в номер прямо с парковочной площадки .
Знак 7.10. Кемпинг
Указывает на площадки, где на законных основаниях можно разбить палатку, приготовить барбекю. Кемпинг — место для автотуристов с оборудованной парковкой, туалетами, местами для палаток или домиками лёгкого типа .
Знак 7.11. Место отдыха
Информирует о наличии в непосредственной близости от трассы площадок, где можно размяться, перекусить, поспать в автомобиле. На некоторых из таких площадок имеются беседки, кафе, туалеты .
Знак 7.12. Пост дорожно-патрульной службы
Указывает на расположение поста ГИБДД или дорожно-патрульной службы .
Знак 7.13. Полиция
Указывает на расположение полицейского участка .
Знак 7.14.1. Пункт таможенного контроля
Применяют для информирования участников дорожного движения о пунктах таможенного контроля, на которых контролируются перевозки товаров грузовым транспортом, если на указанных транспортных средствах перевозят товары, находящиеся под таможенным контролем .
Знак 7.14.2. Пункт транспортного контроля
Применяют для информирования участников движения о пунктах транспортного контроля, на которых контролируют международные автомобильные перевозки, осуществляемые грузовыми автомобилями и автобусами, а также пунктах, на которых осуществляют весовой и габаритный контроль .
Знак 7.15. Зона приема радиостанции, передающей информацию о дорожном движении
Применяют для обозначения начала участка дороги, на котором осуществляется прием передач радиостанции на частоте, указанной на знаке. Знак устанавливают в начале такого участка и повторяют на протяжении участка через каждые 20 км .
Знак 7.16. Зона радиосвязи с аварийными службами
Применяют для обозначения участка дороги, на котором действует система радиосвязи с аварийными службами в гражданском диапазоне 27 МГц. Знак устанавливают в начале такого участка и при необходимости повторяют на его протяжении .
Знак 7.17. Бассейн или пляж
Обозначает место, где разрешено купание, в том числе городские пляжи и бассейны .
Знак 7.18. Туалет
Указывает на расположение общественного туалета .
Знак 7.19. Телефон экстренной связи
Указывает место, где находится телефон для вызова оперативных служб. При необходимости вне населенных пунктов знаки могут быть установлены предварительно на расстоянии от 400 до 800 м до объекта .
Знак 7.20. Огнетушитель
Указывает место, где находится огнетушитель. При необходимости вне населенных пунктов знаки могут быть установлены предварительно на расстоянии от 400 до 800 м до объекта .
Знак 7.21. Автозаправочная станция с возможностью зарядки электромобилей
Информирует о наличии АЗС, оборудованной зарядными станциями для электромобилей .
Правила установки знаков сервиса:
Знаки сервиса устанавливают непосредственно у объектов, у мест поворота к ним, если они расположены в стороне от дороги. В последнем случае на знаке должно указываться направление движения к объекту и расстояние до него .
В населенных пунктах предварительные знаки сервиса допускается устанавливать за 100–150 м до объекта и на ближайших к нему местах поворота (перекрестках) .
Вне населенных пунктов предварительные знаки сервиса устанавливают за 400–800 м, а при необходимости — за 15–20 км и 60–80 км до объекта, у мест поворота к ним, если они расположены в стороне от дороги. На предварительных знаках указывают расстояние до объекта и направление

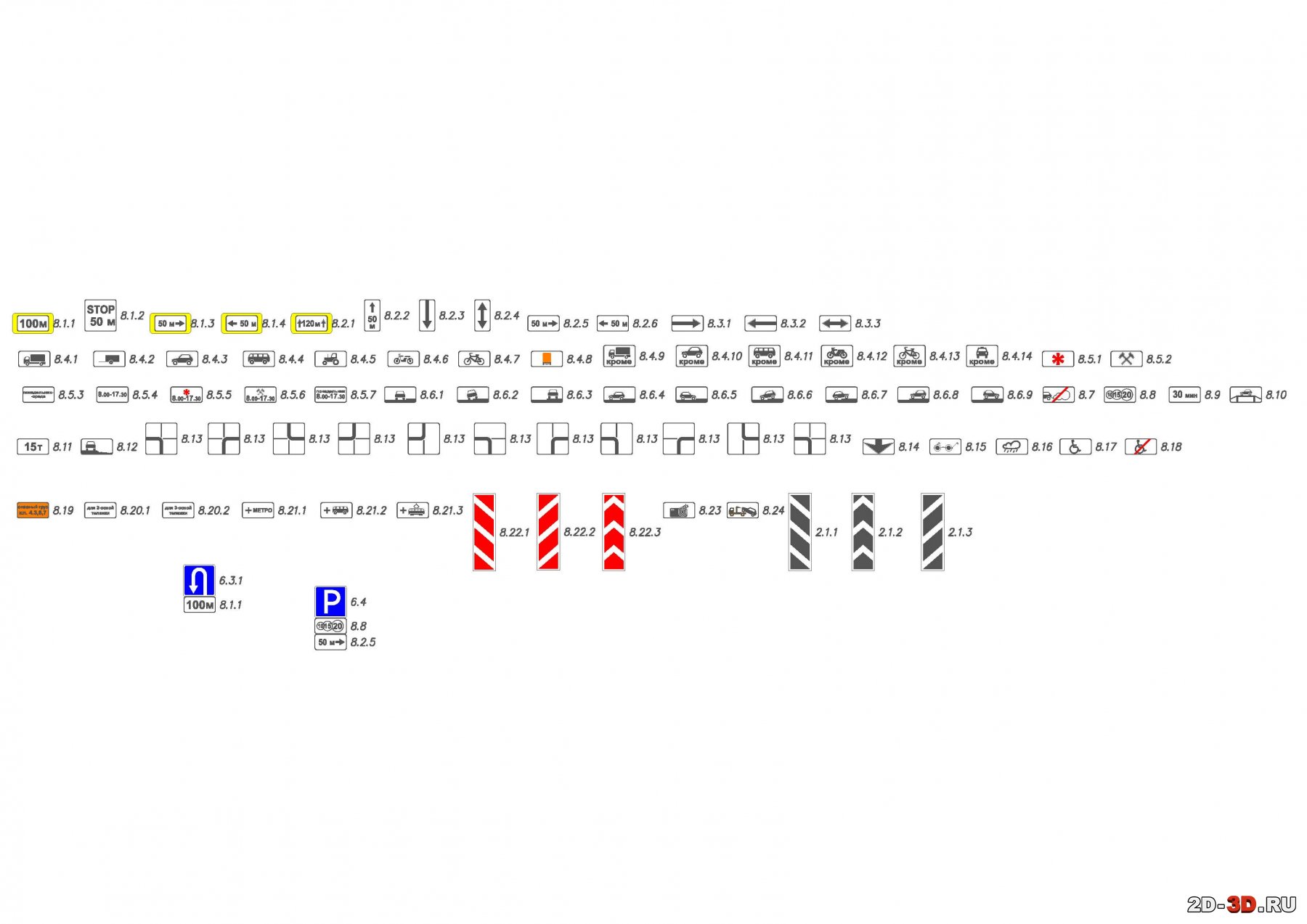

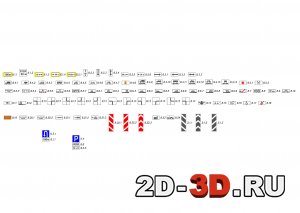

8. Знаки дополнительной информации (таблички)
Эти знаки уточняют, ограничивают или дополняют действие других знаков, предоставляя дополнительную информацию.
Знаки дополнительной информации (таблички)
Знак 8.1.1. Расстояние до объекта
Указывает расстояние от знака до начала опасного участка, места введения соответствующего ограничения или определенного объекта (места), находящегося впереди по ходу движения .
Знак 8.1.2. Расстояние до объекта
Указывает расстояние от знака 2.4 до перекрестка в случае, если непосредственно перед перекрестком установлен знак 2.5 .
Знаки 8.1.3, 8.1.4. Расстояние до объекта
Указывают расстояние до объекта, находящегося в стороне от дороги .
Знак 8.2.1. Зона действия
Указывает протяженность опасного участка дороги, обозначенного предупреждающими знаками, или зону действия запрещающих знаков, а также знаков 5.16, 6.2 и 6.4 .
Знаки 8.2.2–8.2.6. Зона действия
8.2.2 указывает зону действия запрещающих знаков 3.27–3.30; 8.2.3 указывает конец зоны действия знаков 3.27–3.30; 8.2.4 информирует водителей о нахождении их в зоне действия знаков 3.27–3.30; 8.2.5, 8.2.6 указывают направление и зону действия знаков 3.27–3.30 при запрещении остановки или стоянки вдоль одной стороны площади, фасада здания и тому подобного .
Знаки 8.3.1–8.3.3. Направления действия
Указывают направления действия знаков, установленных перед перекрестком, или направления движения к обозначенным объектам, находящимся непосредственно у дороги .
Знаки 8.4.1–8.4.8. Вид транспортного средства
Указывают вид транспортного средства, на который распространяется действие знака. Табличка 8.4.1 распространяет действие знака на грузовые автомобили, в том числе с прицепом, с разрешенной максимальной массой более 3,5 т; табличка 8.4.3 — на легковые автомобили, а также грузовые автомобили с разрешенной максимальной массой до 3,5 т; табличка 8.4.8 — на транспортные средства, оборудованные опознавательными знаками (информационными табличками) «Опасный груз» .
Знаки 8.4.9–8.4.16. Кроме вида транспортного средства
Указывают вид транспортного средства, на который не распространяется действие знака. Табличка 8.4.14 не распространяет действие знака на транспортные средства, используемые в качестве легкового такси .
Знаки 8.5.1. Субботние, воскресные и праздничные дни; 8.5.2. Рабочие дни; 8.5.3. Дни недели
Указывают дни недели, в течение которых действует знак .
Знак 8.5.4. Время действия
Указывает время суток, в течение которого действует знак .
Знаки 8.5.5–8.5.7. Время действия
Указывают дни недели и время суток, в течение которых действует знак .
Знаки 8.6.1–8.6.9. Способ постановки транспортного средства на стоянку
8.6.1 указывает, что все транспортные средства должны быть поставлены на стоянку параллельно краю проезжей части; 8.6.2–8.6.9 указывают способ постановки легковых автомобилей и мотоциклов на околотротуарной стоянке .
Знак 8.7. Стоянка с неработающим двигателем
Указывает, что на стоянке, обозначенной знаком 6.4, разрешается стоянка транспортных средств только с неработающим двигателем .
Знак 8.8. Платные услуги
Указывает, что услуги предоставляются только за плату .
Знак 8.9. Ограничение продолжительности стоянки
Указывает максимальную продолжительность пребывания транспортного средства на стоянке, обозначенной знаком 6.4 .
Знак 8.10. Место для осмотра автомобилей
Указывает, что на площадке, обозначенной знаком 6.4 или 7.11, имеется эстакада или смотровая канава .
Знак 8.11. Ограничение разрешенной максимальной массы
Указывает, что действие знака распространяется только на транспортные средства с разрешенной максимальной массой, превышающей максимальную массу, указанную на табличке .
Знак 8.12. Опасная обочина
Предупреждает, что съезд на обочину опасен в связи с проведением на ней ремонтных работ. Применяется со знаком 1.25 .
Знак 8.13. Направление главной дороги
Указывает направление главной дороги на перекрестке .
Знак 8.14. Полоса движения
Указывает полосу движения или полосу для велосипедистов, на которую распространяется действие знака или светофора .
Знак 8.15. Слепые пешеходы
Указывает, что пешеходный переход используется слепыми пешеходами .
Знак 8.16. Влажное покрытие
Указывает, что действие знака распространяется на период времени, когда покрытие проезжей части влажное .
Знак 8.17. Инвалиды
Указывает, что действие знака 6.4 распространяется только на мотоколяски и автомобили, на которых установлен опознавательный знак «Инвалид» .
Знак 8.18. Кроме инвалидов
Указывает, что действие знака не распространяется на мотоколяски и автомобили, на которых установлен опознавательный знак «Инвалид» .
Знак 8.19. Класс опасного груза
Указывает номер класса (классов) опасных грузов по ГОСТ 19433-88 .
Знаки 8.20.1, 8.20.2. Тип тележки транспортного средства
Применяются со знаком 3.11. Указывают число осей транспортного средства, для каждой из которых указанная на знаке масса является предельно допустимой .
Знаки 8.21.1–8.21.3. Вид маршрутного транспортного средства
Применяются со знаком 6.4. Обозначают стоянку транспортных средств, используемых в качестве легкового такси, а также стоянку только для автомобилей, используемых в качестве легкового такси .
Знаки 8.22.1–8.22.3. Препятствие
Обозначают препятствие и направление его объезда. Применяются со знаками 4.2.1–4.2.3 .
Знак 8.23. Фотовидеофиксация
Применяется со знаками 1.1–1.34.1, 3.1–3.27, 5.1–5.33, 6.1–6.22, 7.1–7.21 и обозначает, что в зоне действия данных знаков осуществляется фиксация административных правонарушений работающими в автоматическом режиме специальными техническими средствами, имеющими функции фото- и киносъемки, видеозаписи, или средствами фото- и киносъемки, видеозаписи .
Знак 8.24. Работает эвакуатор
Применяется со знаками 3.27–3.30 и обозначает, что в зоне действия данных знаков осуществляется задержание транспортного средства .
Знак 8.25. Экологический класс транспортного средства
Применяется со знаками 3.4, 3.10, 3.19, 3.20, 3.22, 3.24 и указывает, что действие знака распространяется только на транспортные средства, экологический класс которых, указанный в регистрационном документе на транспортное средство, соответствует или ниже экологического класса, указанного на табличке .
Знак 8.26. Зарядка электромобилей
Применяется со знаком 6.4. Обозначает парковку (парковочное место), оборудованную зарядными станциями для электромобилей.

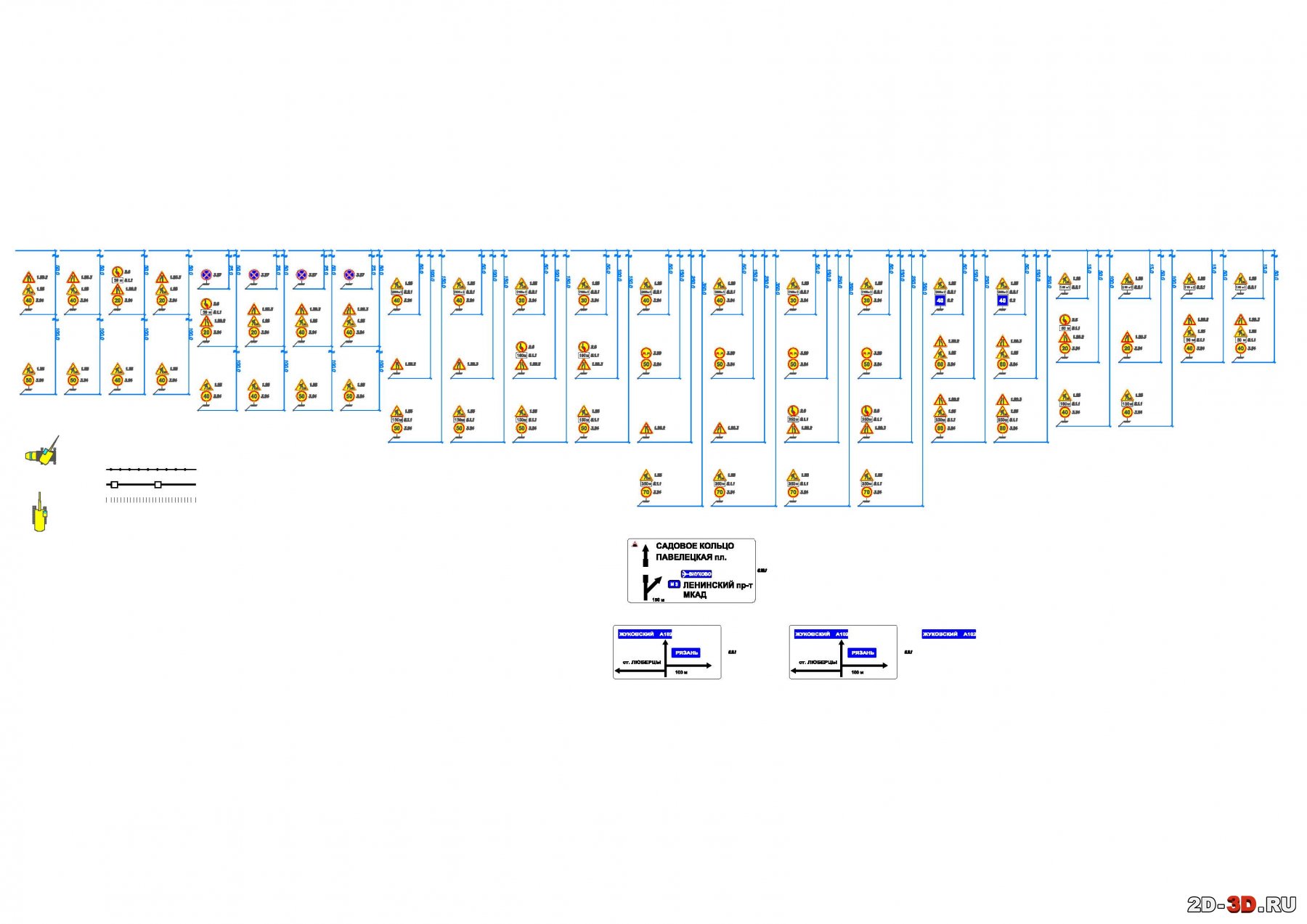

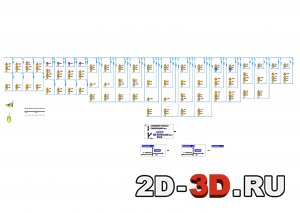

Знаки дорожные и шаблоны для их создания в AutoCAD.
Формат файлов Автокада .dwg
Указательные таблички и дорожные знаки выполненные в AutoCAD. Можно использовать как шаблоны, показывают направление для поворотов на чертежах, в проектах и информационных плакатах. DWG формат.

Тип проекта	Рабочий	Кол-во листов (чертежей)
Формат	.dwg AutoCAD	1 (350)
