Автогрейдер ДЗ-125

9 871

Max

23 марта 2013

Формат файлов: AutoCAd, dwg
Кол-во чертежей: 6
Теги: Отвал ТГАСУ
Категории: Автогрейдеры / Строительная техника машины

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	AutoCAd, dwg	21 (6)

Автогрейдер ДЗ-125

Готовые чертежи в Автокад, а также обзор конструкций аналогов,

тяговый расчет автогрейдера, расчет тяговой рамы на прочность, расчет металлоконструкций

Автогрейдер общий вид Рама

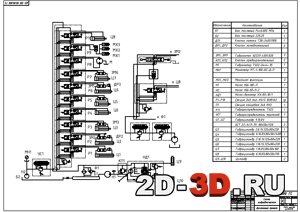

Автогрейдерный отвал Схема гидравлическая

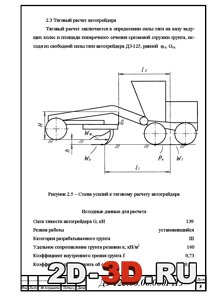

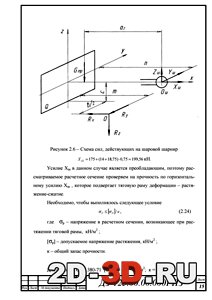

Схема усилий к тяговому отчету Рабочее оборудование Схема сил

Список чертежей выполненных в формате .dwg AutoCAD:

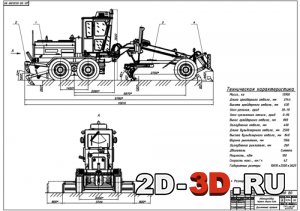

Автогрейдер ДЗ-125 на 2 листах формата А1;

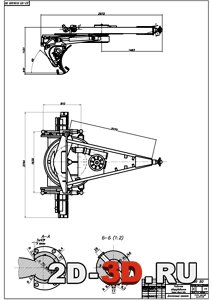

Рабочее оборудование чертёж;
Автогрейдерный отвал;
Рама;
Схема гидравлическая.

Задание на проектирование: автогрейдер среднего класса, эксплуатационная масса 13,9 т., номинальная мощность100 (135) кВт (л.с.), длина грейдерного отвала3,74 м., высота грейдерного отвала0,63 м.

Техническая характеристика

Масса 13900 кг.

Длина грейдерного отвала 3744 мм.

Высота грейдерного отвала 630 мм.

Угол резания 30-70 град.

Угол срезаемого откоса 0-90 град.

Вынос грейдерного отвала 800 мм.

Заглубление отвала 400 мм.

Длина бульдозерного отвала 2500 мм.

Высота бульдозерного отвала 840 мм.

Ширина рыхлителя 1366 мм.

Заглубление рыхлителя 260 мм.

Двигатель Cummins

Мощность 100 кВт

Максимальная скорость 42 км/ч.

Габаритные размеры 10010х2500х3620

Помимо чертежей в составе материала присутствует:

2 Расчетно-конструкторская часть

2.1 Задание на проектирование

2.2 Обзор конструкций аналогов

2.3 Тяговый расчет автогрейдера

2.4 Расчет тяговой рамы на прочность

3 Расчет металлоконструкций

Скачать:

Для скачивания материала Вам необходимо перейти в VIP группу

Обратите внимание расчетно-пояснительная записка не полная и в наличии 2 раздела указанных в описании .

Автогрейдер ДЗ-125 массой 13.9 т предназначен для земляных работ по постройке земляного полотна грунтовых дорог, возведению насыпей планировке площадей, устройству корыт, а также для смешивания грунтов с добавками и вяжущими материалами на полотне дороги, ремонта и содержания дорог, обочин, а также для очистки дорог от снега.

ТГАСУ кафедра СДМ
