Автогрейдер ГС-14.2 (ДЗ-180)

13 305
Max
15 июня 2020
  • 100

Формат файлов: Компас, AutoCAd, cdw, dwg, pdf
Кол-во чертежей: 12
Теги: Дипломный проект
Категории: Автогрейдеры / Строительная техника машины
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAd, cdw, dwg, pdf 113 (12)

Дипломный проект

Автогрейдер ГС-14.2 (ДЗ-180)

Первоначально размещено на сайте 28.02.2013

Общий вид автогрейдера чертеж  Вид на ГС-14.2 сверху лист 2

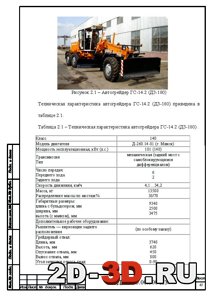

Описание автогрейдера Расчет на прочность Расчет механизма поворота балансира



Список чертежей:

  1. Общий вид автогрейдера на 2 листах

  2. Механизм поворота (подъема?) балансира на 2 листах

  3. Установка кронштейнов

  4. Кронштейн на 2 листах

  5. Технология изготовления поршня на 6 листах.


Техническая характеристика

Двигатель: тип Д-260

Мощность 101 кВт

Колесная схема 1х2х3

Длина отвала 3,74 м., высота 0,62 м., заглубление отвала 0,45 м.

Вынос отвала в сторону 0,8 м

Высота подъема отвала 0,4 м

База 5,84 м

Радиус поворота 12,46 м

Масса 13,5 т.

В данном проекте разработан механизм подъема балансира автогрейдера, позволяющий снизить время цикла, за счет сокращения времени на повороты. Данная модернизации также позволяет использовать автогрейдер в стесненных условиях, а также защитить детали привода от воздействия паразитной мощности.

Были также произведены следующие расчеты: расчет и выбор гидроцилиндра подъема балансира, расчет и проверка гидросистемы на потери; расчет пальца на прочность, тяговый расчет, расчет производительности и параметров маневренности.

При проектировании механизма подъема балансира были учтены требования стандартов, предъявляемые к конструкции гидропривода, рабочего оборудования, уровню шума, рабочему месту. Предусмотрены требования к мерам безопасности при эксплуатации автогрейдера с разработанным механизмом подъема балансира.

Содержание текстовой части

Введение

1. Анализ научно-технической и патентной литературы по теме дипломного проекта

2. Выбор базовой машины и выбор схемы ходового оборудования

3. Расчет механизма подъема балансира

3.1 определение усилий в механизме и выбор гидроаппаратуры

3.2 расчет на прочность элементов механизма поворота балансира

4. Тяговый расчет автогрейдера

5. Расчет производительности автогрейдера

6. Определение параметров маневренности

7. Разработка технологического процесса изготовления поршня гидроцилиндра

7.1 разработка маршрута обработки

7.2 расчет режимов резания

8. Расчет экономической эффективности

8.1 расчет затрат по сравниваемым вариантам технических решений

8.2 расчет суммарного экономического эффекта

9. Охрана труда

9.1 опасные вредные факторы, возникающих при работе автогрейдера

9.2 общие требования безопасности

Заключение

Список использованных источников


Краткий видео обзор материала


Технология изготовления поршня


Чертёж автогрейдера вид сверху Механизм подъема баласта


Технология изготовления поршня Установка кронштейнов


Дополнительные чертежи автогрейдера.
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAd, cdw, dwg, pdf 113 (12)
