Автогрейдер ДЗ-143 дипломная работа

21 989
Max
11 мая 2009
  • 80

Формат файлов: cdw. dwg, Компас-3D, AutoCAD
Кол-во чертежей: 6
Теги: Дипломная работа
Категории: Автогрейдеры / Строительная техника машины
Тип проекта Учебный Кол-во листов (чертежей)
Формат cdw. dwg, Компас-3D, AutoCAD

Автогрейдер ДЗ-143

Дипломная работа

altalt


Диплом по автогрейдеруaltalt



В данном дипломном проекте предлагается усовершенствование конструкции автогрейдера ДЗ – 143. Произведены основные расчёты предлагаемой конструкции, выбран комплект машин в котором применяется данная машина и рассчитана технология строительства земляного полотна участка автомобильной дороги, а так же рассмотрена технология восстановления детали автогрейдера. Произведён анализ эколого-эргономических факторов и рассчитан ожидаемый экономический эффект от применения новой техники.



Скачать:





Чертежи:

  1. Автогрейдер общий вид

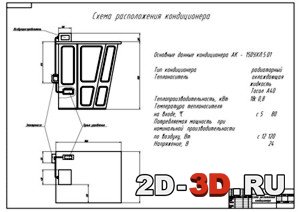

  2. Схема расположения кондиционера

  3. Патрон трёх кулачковый

  4. Технологический процесс восстановления валика водяного насоса

  5. Технологическая схема комплексной механизации возведения земляного полотна

  6. Схема гидравлическая




Содержание РПЗ:

Введение

Обоснование выбора машины

Механизация строительства

Описание объекта строительства

Технология, механизация  и организация строительства

Технология производства работ

Механизация строительства

Организация производства работ

Определение длины сменной захватки

Определение эксплуатационных производительностей машин

Выбор количества машин в комплекте

Конструкторский расчет

Тяговый расчет автогрейдера

Расчет тяговой рамы на прочность

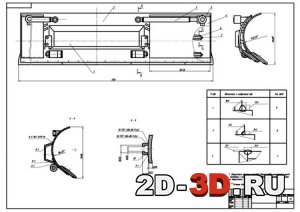

Расчет на прочность рабочего органа автогрейдера

Технологический процесс восстановления детали

Операция наплавка

Операция точение

Операция нарезание резьбы

Разработка приспособления для выполнения технологической  операции

Безопасность жизнедеятельности

Анализ вредных факторов, возникающих при работе автогрейдера

Расчет кондиционера

Определение количества вентиляционного воздуха

Выбор фильтра

Экологическая безопасность

Экономическая часть

Определение трудоёмкости единицы продукции

Определение энергоёмкости единицы продукции

Определение металлоёмкости единицы продукции

Определение удельных приведённых затрат

Определение годового экономического эффекта от применения СКМ2

Анализ эффективности механизации строительства

Заключение

Список использованных источников

Приложения



Чертежи к дипломному проекту в Автокаде и Компасе


Тяговый расчет автогрейдера производится при следующих условиях: перемещение автогрейдера происходит по участку земляного полотна, не имеющего продольного уклона, при установившемся режиме работы. Грейдерный отвал всей длиной погружен на глубину резания h. Силы инерции в расчете не учитываем.
