Разработка рециклера на базе автогрейдера ДЗ-143

5 967
rihhansu
11 июня 2014
  • 100

Формат файлов: Компас-3D, AutoCAD, cdw, dwg
Кол-во чертежей: 6
Категории: Автогрейдеры / Строительная техника машины
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас-3D, AutoCAD, cdw, dwg 25 (6)
Разработка рециклера на базе автогрейдера ДЗ-143
Курсовой проект

Список чертежей: рециклер, фрезерное оборудование (сборочный чертеж), корпус, рама, фреза, схема гидравлическая, спецификации.

Темой данного курсового проекта является разработка холодного ресайклера на базе автогрейдерного шасси. В качестве базовой машины принят автогрейдер ДЗ-143. Данный автогрейдер наиболее близко подходит к характеристикам, заданным в задании.
Рабочим органом рециклера является фрезерно-смешивающий барабан с большим количеством специальных резцов. Вращаясь, барабан измельчает материал дорожной одежды и интенсивно перемешивает его. При фрезеровании в рабочую камеру ресайклера впрыскивается стабилизатор в жидком виде.
Рабочее оборудование состоит из барабана с закрепленными на нем резцами. Барабан приводится во вращение при помощи гидромотора, установленного на корпусе рабочего оборудования, и передающего крутящий момент на вал барабана при помощи открытой клиноременной передачи.
Фрезерный барабан приводится во вращение с помощью клиноременной передачи. Шкив клиноременной передачи крепится на конце вала при помощи шлицевого соединения. Вал опирается на пару радиальных шариковых подшипников 326 ГОСТ 8338-75, запрессованных в корпус. Крутящий момент с вала на фрезерный барабан передается при помощи шлицевого соединения.
Диаметр вала под подшипником равен 130 мм, диаметр вала в местах крепления с барабаном 140 мм, диаметр вала под шкивом 128 мм.
К фрезерному барабану привариваются резцедержатели, в которых крепятся резцы. На барабане располагается 200 резцов, для уменьшения динамических нагрузок располагаем резцы шевроном.
Корпус приваривается к тяговой раме. На корпусе располагается гидромотор, на валу которого находится ведущий шкив клиноременной передачи.

Техническая характеристика рециклера
Эксплуатационная масса, кг 13700
Двигатель Д-260.2
Мощность двигателя, кВт 95,6
Колесная формула 1x2x3
Радиус поворота, м 12,5
Рабочая скорость, м/мин 4,8
Ширина обрабатываемой полосы дороги, м 2
Глубина фрезерования, мм 200
Производительность, м /ч 403,2

Техническая характеристика фрезерного оборудования
Расположение резцов шевронное
Количество резцов 200
Линейное расстояние между резцами, мм 80
Диаметр окружности резания, мм 900
Охлаждение водяное

Содержание пояснительной записки
Введение
1 Патентный анализ. Выбор базовой машины
2 Технологический процесс работы рециклера
3 Определение основных параметров машины
3.1 Тяговый расчет рециклера
3.2 Расчет мощностей привода рециклера
3.3 Расчет производительности рециклера
4 Расчет элементов и узлов рабочего оборудования машины
4.1 Расчет гидравлического привода фрезерного барабана
4.2 Расчет открытой клиноременной передачи
5 Расчет рециклера на устойчивость
5.1 Расчет продольной устойчивости

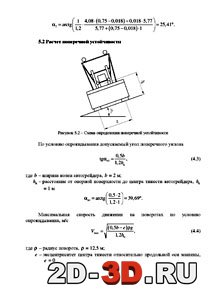

5.2 Расчет поперечной устойчивости
6 Конструирование рабочего оборудования
7 Техника безопасности
8 Мероприятия по энерго- и ресурсосбережению
Литература
Приложение А – Чертежи
Приложение Б – Патенты

Дополнительные чертежи автогрейдера
