3-х этажный жилой дом на 6 квартир

12 117
Max
30 апреля 2013
  • 100

Формат файлов: AutoCAD, dwg
Теги: 3 этажа
Категории: Чертежи проекты / Архитектурные чертежи. Многоэтажные дома и здания
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, dwg 15 (4)



Курсовой проект

3-х этажный жилой дом на 6 квартир

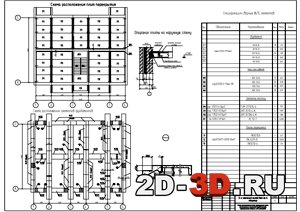

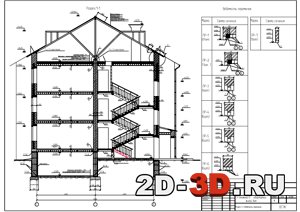

Схема расположения плит перекрытия Жилой дом в разрезе

Схема расположения элементов стропил

Введение Ведомость проемов Объемно-планировочное решение



Список чертежей:

Лист 1. Фасад 1-6; план этажа на отметке 0.000; генплан; эксплликация к генплану;

Лист 2. Схема расположения плит перекрытия; схема расположения элементов фундаментов; спецификация сборных ж/б элементов;

Лист 3. Схема расположения элементов стропил; план кровли; спецификация элементов заполнения проемов; спецификация элементов перемычек;

Лист 4. Разрез 1-1. Ведомость перемычек.

Содержание

Введение

1.Архитектурно-строительная часть

1.1 Генплан

1.2 Объемно-планировочные решения

1.3 ТЭП

1.4 Конструктивное решение здания

1.4.1 Фундаменты

1.4.2 Стены

1.4.3 Перекрытия

1.4.4 Лестницы

1.4.5 Перегородки

1.4.6 Покрытие (крыша)

1.4.7 Окна и двери.

1.5 Ведомость наружной и внутренней отделки

1.6 Экспликация полов

1.7 Перечень использованной литературы

ВИТЕБСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ КОЛЛЕДЖ
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, dwg 15 (4)
