Двухсекционный пятиэтажный жилой дом
Чертежи и расчетно-пояснительная записка в редактируемых форматах
Курсовой проект
Фасады в осях 11-1 и в осях А-Д М:100, план первого этажа М 1:100;План земельного участка М1:500, план перекрытия М1:100, план кровли М1:100
Разрез 1-1 М 1:100, узлы 1,2,4 М 1:20, узел 3 М 1:10, план типового этажа М 1:100
Архитектурное решение зданияОписание конструктивных элементов зданияРасчет коэффициента теплопроводности

Проектируемое здание – 5-ти этажный жилой дом в г. Калининград на 30 квартир со скатной крышей, здание имеет в плане прямоугольную форму, размером 39х14м. по внешнему обводу стен.
Планировка здания секционная. Секция представляет собой группу помещений вокруг вертикальной коммуникации - лестницы. На каждую лестничную клетку выходит три квартиры.
Планировка каждой квартиры выполнена в соответствии с функциональной схемой взаимосвязи помещений квартиры.

Характеристика участка строительства:
-грунты на участке - суглинки, сухие.
-глубина промерзания грунта 0,9м.
-грунтовые воды не агрессивные на глубине 10 м.

Характеристики климатических условий района строительства:
- климатический подрайон – IIб;
- зона влажности – нормальная.
- расчетная температура наружного воздуха – -190с;
- нагрузка от снега для II снегового района 80 кг/м2;
- нагрузка от ветра для II ветрового района 30 кг/м2;
- средняя температура наружного воздуха наиболее холодной пятидневки (с обеспеченностью 0,92) - -190с;
- средняя температура периода со среднесуточной температурой ниже 80с внутреннего воздуха отопительного периода – 1,90с ;
- температура наиболее холодных суток обеспеченностью 0,92 – -22ºс ;
- температура абсолютно минимальная – -33 ºс ;
- продолжительность отопительного периода 193 суток ;
- глубина промерзания грунта – 120 см.

Список чертежей:
1. Фасады в осях 11-1 и в осях А-Д М:100, план первого этажа М 1:100;

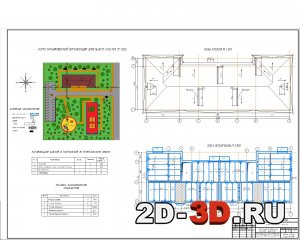

2. План земельного участка М1:500, план перекрытия М1:100, план кровли М1:100;
3. Разрез 1-1 М 1:100, узлы 1,2,4 М 1:20, узел 3 М 1:10, план типового этажа М 1:100.

Содержание расчетно-пояснительной записки:
ВВЕДЕНИЕ
Раздел 1. План земельного участка
1.1. Исходные данные для проектирования
1.2. Характеристика земельного участка
1.3. Описание решений по проектированию транспортных коммуникаций
1.4. Основные решения по обеспечению условий жизнедеятельности маломобильных групп населения
1.5. Озеленение и благоустройство участка
Раздел 2. Архитектурное решение здания
2.1. Объемно-планировочные решения помещений
2.2. Конструктивные решения
2.3. Отделка здания
2.4. Теплотехнический расчёт
2.5. Расчёт лестничной клетки
2.6. Противопожарные мероприятия
2.7. Спецификация сборных конструктивных элементов
2.8. Технико-экономические показатели
СПИСОК ЛИТЕРАТУРЫ

Расчет ограждающей конструкцииСхема взаимосвязи помещенийЭкспликация полов здания
