10 этажный жилой дом с офисными помещениями на 1 этаже

14 227
Max
27 февраля 2012
  • 100

Теги: 10 этажей
Категории: Чертежи проекты / Архитектурные чертежи. Многоэтажные дома и здания
Тип проекта Кол-во листов (чертежей)
Формат

10 этажный жилой дом с офисными помещениями г. Очер

Дипломный проект

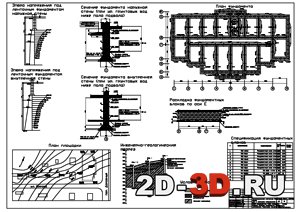

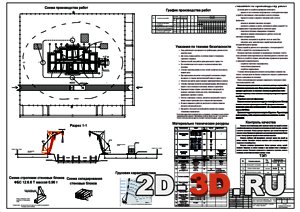

Чертежи узлов зданияСхема производства работ

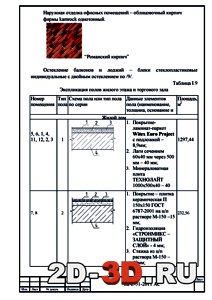

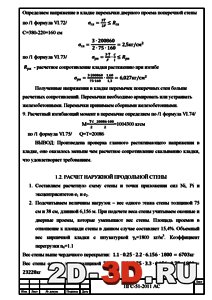

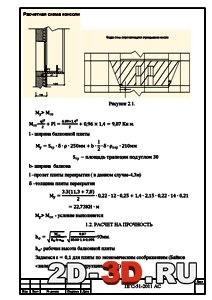

Расчет на прочностьРасчет стеныЭкспликация полов





Скачать:



Список чертежей:

1. Генплан. Условные обозначения. ТЭП. Экспликация. Отмостка. Плиточное покрытие

2. Фасады

3. Разрез 1-1. Узлы.

4. План типового этажа. План 1 этажа. Экспликация помещений.

5. План плит перекрытий. План кровли. Спецификация. Устройство водосточной воронки.

6. Расчетная схема каменного остова здания.

7. Расчетная схема каменного остова здания. Расчетная схема несущего элемента балкона.

8. План фундаментов. План площадки. Разрез. Сечение фундамента. Эпюры напряжений. Раскладка фундамента.

9. Сетевой график. График движения  трудовых ресурсов. График движения основных машин и мех. ТЭП.

10. Стройгенплан. Экспликация временных зданий и сооружений. ТЭП. Таблица основных грузов. Условные обозначения.

11. Схема производства работ. Указания. ТЭП. Схемы строповки.



Разделы дипломного проекта:

Отчет о преддипломной практике

Объектный строительный генеральный план

Описание строительного генерального плана

Определение потребности во временных зданиях и сооружениях

Определение потребности во временных складах

Определение временного водопровода

Определение временного освещения

Технико-экономические показатели стройгенплана

Конструктивное решение здания

Инженерное обеспечение

Расчетно-конструктивная часть

Расчет стены на ветровую нагрузку

Расчет несущего элемента балкона на устойчивость

Подбор машин и механизмов для выполнения строительно-монтажных работ

Расчёт транспортных единиц для перевозки строительных грузов

Организация строительства

Подсчет объемов работ

Cводная ведомость объёмов работ

Подсчет объёмов земляных работ

Спецификация сборных ж/б элементов

Подсчет объемов каменных работ

Подсчет объемов отделочных работ

Ведомость по подсчету объемов покрытия полов

Подсчет объемов по заполнению проемов

Технико-экономические показатели

Объектный сетевой график

Научно-исследовательская часть, эксплуатируемая кровля

Безопасность жизнедеятельности

Общеплощадочная техника безопасности

Технологическая техника безопасности

Производственная санитария в строительстве

Противопожарная профилактика

Ведомость затрат труда и потребности в машинах на строительно-монтажные работы

Карточка определитель работ



ПГСХА Кафедра архитектурного проектирования.



Чертежи выполнены в AutoCAD. Dwg формат.
