Многоквартирный жилой дом

4 849
Аким
31 января 2017
  • 0

Формат файлов: AutoCAD, Word,dwg, doc
Кол-во чертежей: 17
Теги: 4 этажа
Категории: Чертежи проекты / Архитектурные чертежи. Многоэтажные дома и здания
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word,dwg, doc

Многоквартирный жилой дом

Курсовой проект

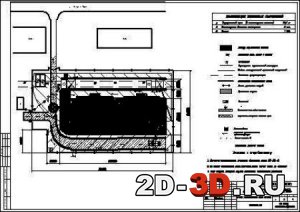

Фасад домаФасад дома2График опасных зонплан подвалаплан этажастройгенплан


В составе чертежи и спецификации: Разрезы 1-1, 2-2, Фасад 1-3, , Фасад 3-1, , Фасад А-Ж, Ж-А, , Фасад 1-3, , Фасад 3-1, Фасады А-Е, Е-А, План кровли, План типового этажа c планировкой квартир, План первого этажа c планировкой квартир, План подвала, стройгенплан, Схемы строповки материалов и изделий, Ведомость весов строительных изделий, Схемы складирования материалов и изделий, Графики опасных зон и грузовых характеристик крана.



По назначению данное здание является жилым квартирным домом, т.е. оно предназначено для долговременного проживания людей и соответствующего обслуживания их бытовых и культурных потребностей, поэтому здание должно быть оборудовано всеми видами необходимого коммунального благоустройства (водопровод, канализация, отопление и т.д.).Объемно-планировочной единицами данного типа здания являются квартиры; коммуникационными помещениями - коридоры, лестнично-лифтовые холлы, шахты; вспомогательными - мусоропроводная. В данном курсовом проекте, запроектировано четырех этажное панельное здание.


Скачать:

Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word,dwg, doc
