Проект 5-ти этажного 90 квартирного жилого дома

Формат файлов: .dwg AutoCAD
Кол-во чертежей: 44
Теги: 5 этажей
Категории: Чертежи проекты / Архитектурные чертежи. Многоэтажные дома и здания

Тип проекта	Рабочий	Кол-во листов (чертежей)
Формат	.dwg AutoCAD	(44)


Рабочий проект "Строительство 5-ти этажного 90 квартирного жилого дома в районе мкр. "БАТЫС-2", г. Актобе" разработан на основании технического задания на проектирование и архитектурно-планировочного задания. За относительную отметку 0.000 принят уровень чистого пола первого этажа, что соответствует абсолютной отм. 231,90 м (система координат - балтийская). Здание бескаркасное 5-ти этажное с подвалом, прямоугольное в плане, с размерами в осях 91,36х16.04 м, с продольными несущими стенами. Высота подвала от пола до низа перекрытия - 2.6 м, типового этажа - 3.0 м, высота технического этажа (чердака) - 1.8 м от пола до низа перекрытия.
В проекте были выполнены чертежи в редактируемом формате .dwg AutoCAD. Все чертежи находятся в одном файле и легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Технико-экономические показатели:


Список чертежей:
1 Общие данные (начало)
2 Общие данные (окончание)
3 Фасад в осях "5-1"
4 Фасад в осях "1-5"
5 Фасад в осях "Ж-А; А-Ж"
6 План подвала на отм. -2.950 м. Узел утепления стен подвала.

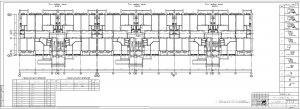

7 План 1-го этажа на отм. +0.000.
8 План типового этажа на отм. +3.000, +6.000, +9.000, +12.000 м
9 План чердака на отм. +15.150 м. Спецификация элементов заполнения проемов.
10 Кладочный план 1-го этажа на отм. +0.000
11 Кладочный план типового этажа на отм. +3.000, +6.000, +9.000, 12,00м
12 Разрез 1-1. Конструкция наружной стены. Спецификация заполнения проемов
13 Ведомость отделки помещений
14 Деталь ограждения лоджий.
15 План полов подвала. Экспликация полов.
16 План заполнения проемов и полов 1-го этажа. Спецификация элементов заполнения проемов. Экспликация полов.
17 План заполнения проемов и полов типового этажа. Спецификация элементов заполнения проемов. Экспликация полов.
18 План перекрытия подвала.
19 Спецификация элементов перекрытия подвала.
20 План перемычек 1-го этажа. Ведомость перемычек. Спецификация перемычек.
21 План перекрытия типового этажа.
22 Спецификация элементов перекрытия типового этажа.
23 План перемычек типового этажа. Ведомость перемычек. Спецификация перемычек.
24 План перемычек чердака. Ведомость перемычек. Спецификация перемычек.
25 План покрытия на отм. +16,950
26 Спецификация элементов покрытия
27 Монолитные участки МУ-1, МУ-2, МУ-3, МУ-4. Спецификация.
28 План кровли
29 Детали кровли.
30 Фрагменты плана лестничной клетки №1.
31 Разрез 3-3. Спецификация материалов лестницы.
32 Ограждение Огр-1, Огр-2
33 Ограждение Огр-3. Спецификация ограждения.
34 Стремянка Мл-1. Выход на кровлю.
35 Выход на кровлю. Спецификация.
36 Вход №1. План.
37 Вход №1. Сечение 3-3. Спецификация.
38 Козырек над входом. Спецификация. Общие указания.
39 Спуск в подвал. Спецификация.
40 План фундаментов.
41 Сечения плана фундаментов.
42 Спецификация к плану фундаментов.
43 Раскладка фундаментных блоков по цифровым и буквенным осям
44 Раскладка фундаментных блоков по цифровым и буквенным осям.


ОБЩИЕ УКАЗАНИЯ:
1. Рабочий проект "Строительство 5-ти этажного 90 квартирного жилого дома в районе мкр. "БАТЫС-2", г. Актобе" разработан на основании технического задания на проектирование и архитектурно-планировочного задания. За относительную отметку 0.000 принят уровень чистого пола первого этажа, что соответствует абсолютной отм. 231,90м (система координат - балтийская)
2. Проектируемое здание расположено в г. Актобе в районе мкр. Батыс-2 и относится к:
-климатический район по условиям строительства IIIА
-дорожно-климатическая зона - IV
-сейсмичность района - 5 баллов
-район по весу снегового покрова III
-расчетное значение веса снегового покрова на 1 м2 горизонтальной поверхности - 180 кгс/м2
-ветровой район III
нормативное значение ветрового давления - 38 кгс/м2
Температура воздуха:
-наиболее холодных суток, обеспеченностью 0,98 - 38 °С
-наиболее холодной пятидневки, обеспеченностью 0,98 - 33 °С
-наиболее холодной пятидневки, обеспеченностью 0,92 - 31 °С
3. Участок строительства здания находится в жилой застройке.
4. Класс здания II , II степень огнестойкости , II степень долговечности.
-по конструктивной пожарной безопасности - СО
-по функциональной пожарной безопасности - Ф1,3
-по классификации жилых зданий  - III класса  комфортности
5. Данные по грунтам основания см. лист АС-42.
6. Здание бескаркасное 5 этажное с подвалом, прямоугольное в плане, с размерами в осях 91,36х16.04 м, с продольными  несущими стенами. Высота подвала от пола до низа перекрытия - 2.6 м, типового этажа - 3.0 м, высота технического этажа (чердака) - 1.8 м от пола до низа перекрытия.
7. Конструктивные характеристики:
фундаменты- ленточные, из монолитных железобетонные подушек  из тяжелого бетона по ГОСТ13580-85 и стен фундамента из бетонных блоков по ГОСТ 13579-78
Все подземные конструкции здания запроектированы из бетона нормальной проницаемости W4 на сульфатостойком портландцементе.
Предусмотрена: под сборные железобетонные плиты фундаментные  - подушка из щебня с послойным трамбованием толщиной 500мм. с проливкой верхнего слоя толщиной 100мм горячим битумом.
Под плитами перекрытия подвала по периметру наружных и внутренних стен выполнен монолитный железобетонный пояс из бетона класса В 15, армированный сварными каркасами из арматуры - Ø 8,12 А-ІІІ   по ГОСТ 5781-82  и Ø 6,16 А-І  по ГОСТ 5781-82
Горизонтальная гидроизоляция -  на отм. -0.350 и -2.450 выполняется из 2-х слоев гидроизола на битумной мастике.
Вертикальная гидроизоляция стен подвала- оклеечная из 2-х слоев гидроизола на битумной мастике.
Наружные стены толщиной 710 мм запроектированы трехслойные с эффективным утеплителем из  экструдированного пенополистирола 35 фирмы БАСФ по ТУ 22-44-001-47547616-00   толщиной 80 мм, расположенным между  основным слоем кладки и облицовкой из цветного силикатного кирпича марки 125, F25 на растворе М75 толщиной 120 мм под расшивку швов. Основной слой кладки (толщиной 510 мм) из силикатного кирпича (ГОСТ 379-95) марки  125, F25 на растворе М75.
Внутренние несущие стены из силикатного кирпича М100 ГОСТ 379-95 на растворе М75 толщиной 380 мм
Перегородки межквартирные -   из газоблоков  по ГОСТ  21520-89 толщиной 200 мм.
Перегородки межкомнатные -   из  газоблоков  по ГОСТ   21520-89  толщиной 100 мм. В санузлах- из керамического кирпича М100  по ГОСТ 530-2007 на растворе М50 толщиной 120 мм.
Перекрытия  междуэтажные и покрытие, плиты лоджий - многопустотные железобетонные плиты по СТ РК 949-92,  толщиной 220мм
Лестницы - из сборных ступеней по ГОСТ 8717.1-84* по металлическим косоурам из швеллера № 20 по ГОСТ 8240-89. Металлические элементы лестниц штукатурятся по сетке рабица.
Утепление перекрытия в чердаке выполнено минплитой об.весом 200кг/м3, толщиной 250 мм  с пароизоляцией из 1 слоя рубероида РПП-300Б.
Покрытие кровли выполнено рулонным материалом - Бикрост в 2 слоя,  цементно - песчаная стяжка  М150 толщиной 30 мм, армированная сеткой Ø 3ВрI c ячейкой 100х100мм  ГОСТ8478-81,  уклонообразующий слой из керамзитового гравия об.весом 400кг/м3 100-300мм  с укладкой по плите покрытия пароизоляции Бикрост ТПП толщиной 2,5 мм уложенного насухо.
 По периметру крыши  устраивается парапет с покрытием парапетными плитами по серии 1.243.1-4.
Отвод атмосферных вод с кровли предусмотрен организованным внутренним  водостоком для каждой секции. По чердаку выполнен сквозной проход высотой 1,6м с дверьми  по ГОСТ 24698-81 в противопожарных стенах.
Выход на кровлю предусмотрен через будки выхода на кровлю (3 шт).
В наружных стенах холодного чердака  предусмотрены продухи, размером 600х800( h) мм, с заполнением металлической решеткой.  Выходы на чердак предусмотрены  через люк-лаз по стремянке с лестничной площадки 5-го  этажа каждой секции  (3 выхода).
Окна - металлопластиковые по ГОСТ 30674-99 с  двухкамерным стеклопакетом в одинарном переплете из ПХВ из стекла с твердым селективным покрытием.
Двери балконные - металлопластиковые по ГОСТ 30674-99 с  двухкамерным стеклопакетом в одинарном переплете с твердым селективным покрытием.
Двери внутренние - деревянные по ГОСТ 6629-88.
Двери наружные входные - металлические утепленные,  входные в квартиры - металлические.
8. Характеристика внутренних отделочных работ для всех помещений:
Внутренняя отделка принята простого качества.
Стены 1-го этажа и стены типовых этажей - улучшенная штукатурка и окраска водоэмульсиоными составами за 2 раза . Стены санузлов типового этажа- облицовка плиткой на высоту панели 1,6 м, верх панели окрасить эмалью. На кухнях типового этажа  в местах установки моек- облицовка глазурированной плиткой
Потолки на 1-ом и всех типовых этажах - простая штукатурка и окраска водоэмульсиоными составами.
9. Вокруг здания предусмотрена асфальтобетонная отмостка 1500 мм   толщиной 20 мм на щебеночном основании 100 мм с уклоном не менее 3º от здания.
10. Мероприятия по защите строительных конструкций от коррозии:
Все закладные детали и соединительные элементы, расположенные внутри помещения и не обетонируемые, покрыть эмалью ГФ820 по грунтовке ГФ 024. Лакокрасочные  покрытие наносится 2 слоями толщиной 120 мкм   закраской за 2 раза (30%),  цинковое- толщиной 120 мкм.  Общая толщина покрытии 55 мкм -в заводских условиях.
Нарушенные в процессе электросварочных работ цинковые или лакокрасочные покрытия должны быть восстановлены. Перед выполнением работ по восстановлению антикоррозиного покрытия поврежденная поверхность должна быть зачищена щетками  и произведено обеспыливание.

Мероприятия по защите конструкций от коррозии и возгорания
Мероприятия по борьбе с коррозией при изготовлении железобетонных конструкций и строительство здания выполнены в соответствии с требованиями СН РК 2.01-19-2004 "Защита  строительных конструкций от коррозии".

Противопожарные  мероприятия.
Выполнены в полном соответствии со СН РК 2.02-05-2002 "Противопожарные нормы проектирования зданий и сооружений."
В местах устройства сварочных швов поврежденное антикоррозийное покрытие следует восстановливать составами для холодного цинкования.
11. Минимальные пределы огнестойкости при степени огнестойкости II:
- стены несущие и лестничных клеток - 2 ч
- внутренние ненесущие (перегородки)- 0,25 ч
- лестничные площадки, косоуры, ступени, балки- 1,0 ч
- плиты, настилы (в том числе с утеплителем) и др. несущие элементы перекрытий- 0,75ч
