Кинотеатр на 336 мест

20 485
Max
12 марта 2013
  • 60

Формат файлов: AutoCAD, dwg
Теги: Кинотеатр 2 этажа
Категории: Чертежи проекты / Архитектурные. Общественные здания
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, dwg (3)




Список чертежей:

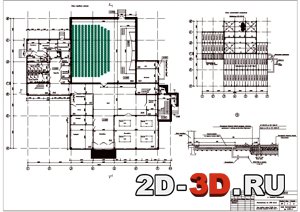

Лист 1. План первого этажа М1:100, План элементов покрытия М1:200, Узел 3.

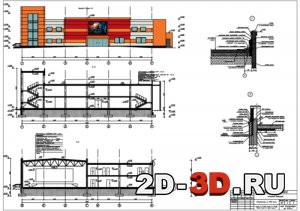

Лист 2. Разрез 1-1 М1:100, Разрез 2-2 М1:100, Фасад в осях 1-7, узел 1, узел 2

Лист 3. План второго этажа М1:100, Генеральный план М1:500. Разрез 1-1 М1:100, Разрез 2-2 М1:100, Фасад в осях 1-7, узел 1, узел 2.



Кафедра архитектуры
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, dwg (3)
