Медицинский реабилитационный центр
Дипломный проект с чертежами и расчетами
Разрез 1-1, 2-2, узлыГен. план, ситуационный план, ТЭП, усл. обозначения, фасад 1-15, фасад А-Л
План 1-го этажа, экспликация помещений, фрагмент планаПлан типового этажа, экспликация помещений, ТЭП
Разрез 1-1, узлы, колонна К-1, колонна К-2Фрагмент разреза, ригель Р-1, ригель Р-3, диафрагма Д-1

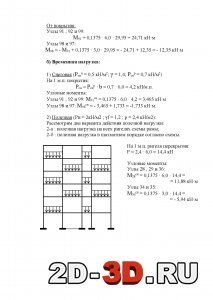

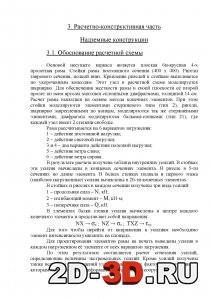

Временная нагрузкаНагрузкиОбоснование расчетной схемы

Строительство Медицинского реабилитационного центра произведено в г. Одесса. В районе строительства преобладает северный ветер. Сейсмический район – 7 баллов.
Участок строительства находится в курортном районе и определен генеральным планом города. В районе строительства находятся парки, санатории, дома отдыха и т.п. Рядом с участком нет шумных производств и магистралей. Участок находится в 5 минутах ходьбы от моря.
Участок строительства и прилегающие к нему территории имеют спокойный рельеф. На прилегающей территории находится уже сложившаяся жилая застройка из 5-ти и 9-ти этажных домов.
Здание медицинского реабилитационного центра запроектировано в виде трех блоков, связанных между собой композиционно, технологическим и инженерным оборудованием, расположенных, между собой, в “шахматном” порядке. Крайние блоки имеют одинаковые размеры в плане – 26,4 х 21 м, а средний – 24 х 21 м. Здание имеет 4 этажа, подвал и тех этаж. Высота этажей – 3,3 м.

Список чертежей:
1. Ген. план, ситуационный план, ТЭП, усл. обозначения, фасад 1-15, фасад А-Л;
2. План 1-го этажа, экспликация помещений, фрагмент плана;
3. План типового этажа, экспликация помещений, ТЭП;
4. Разрез 1-1, 2-2, узлы;
5. Разрез фундамента и основания, план фундаментов, конструктивные детали;
6. Тех. Карта на устройство фрагментов;
7. Тех. Карта на монтаж конструкций типового яруса;
8. Тех. Карта на кладку кирпичных стен типового яруса;
9. Календарный план производства, ресурсные графики, ТЭП;
10. Стройгенплан, экспликация временных зданий, усл. oбозначения.

Содержание расчетно-пояснительной записки:
ТЭО решений
1. Архитектурно-строительная часть
2. Основания и фундаменты
3. Надземные конструкции
4. Технология и организация
5. Сметная документация
6. Охрана труда и окружающей среды
7. ТЭП
8. Литература

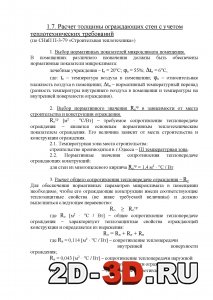

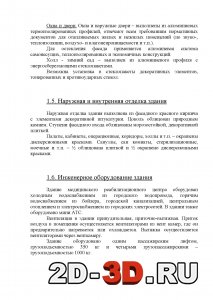

Отделки здания, оборудование зданияПерекрытияРасчет толщины ограждающих стен

Здание Медицинского реабилитационного центра запроектировано в конструкциях серии 1.020-1; каркасное с кирпичными самонесущими наружными стенами. Пространственная устойчивость здания обеспечивается собственной работой диафрагм жесткости и дисков перекрытий.
Величина нормативных постоянных и временных нагрузок на перекрытия и соответствующие коэффициенты перегрузок приняты по ДБН.
В проекте предусмотрено применение индустриальных изделий по действующим сериям типовых конструкций и деталям зданий.

Фундаменты. Монолитные железобетонные ростверки на свайном основании.
Элементы каркаса. Каркас здания из сборных железобетонных элементов серии 1.020-1. Колонны сечением 400х400. В железобетонных сборных конструкциях все металлические детали и соединения защищены слоем цементного раствора марки 100 толщиной 25 мм; открытые металлические конструкции и детали, находящиеся в здании, окрашены масляной краской за 2раза по грунту из железного сурика на натуральной олифе.
Перекрытия. Перекрытия и покрытия – сборные железобетонные. До установки перегородок полости ребристых и монолитных участков перекрытий заполняются керамзитом марки 50, γ = 1200 кгс/м³.

Полы. Полы состоят из звукоизоляция – 25мм , выравнивающего слоя  – 50 мм и покрытия (линолеум, плитка и т.п.).

Лестницы. Сборные железобетонные и из наборных железобетонных ступеней. Наружные пожарные лестницы - стальные. Ступени высотой – 150мм и шириной – 300 мм.

Стены. Стены подвала из сборных бетонных блоков. Конструкция подвальных стен рассчитана на усилия от бокового давления грунта γр = 1700 кгс/м2 и временной нагрузки на поверхности земли Рп = 1000 кгс/м2.
Наружные стены выше 0,000 – кирпичные, самонесущие, толщиной 510мм.
Все наружные поверхности стен подвала, а также все поверхности кирпичных стен подвальных каналов и приямков, соприкасающихся с грунтом покрыты горячим битумом за 2 раза. Обратная засыпка стен подвала выполняется после монтажа перекрытий над ним и устройства полов подвала.

Перемычки – монолитные железобетонные.

Перегородки. На 1 – 4 этажах -  сборные гипсокартонные (RIGIPS), толщиной 80 и 100мм. В зависимости от назначения монтируется на одинарном или двойном каркасе, с однослойной или многослойной обшивкой, с различным по толщине слоем изоляции. Комбинируя перечисленные элементы, добиваются требуемых показателей по прочности и звукоизоляции. В случае необходимости перегородка может нести противопожарную функцию. Монтируются перегородки после окончания “мокрых” процессов (выравнивание пола нивелир-массой и т.п.) и нормализации влажностного режима в помещении.
В подвале и на тех этаже – кирпичные, в один кирпич.

Шахты лифтов из сборных железобетонных элементов.

Кровля. Совмещенная, рулонная с внутренним водостоком, утеплитель – пенобетонные плиты толщиной 150 мм. Разуклонка выполняется из керамзитового гравия γ = 500 кгс/м3. Примыкание кровли к элементам конструкций приняты по серии 2.260-1.

Окна и двери. Окна и наружные двери – выполнены из алюминиевых термоизолированных профилей, отвечают всем требованиям нормативных документов для отапливаемых жилых и нежилых помещений (по звуко-, теплоизоляции, воздухо- и влагонепроницаемости и т.п.).
Для остекления фасада применяется алюминевая система самонесущих, теплоизолированных и экономичных конструкций.
Холл - зимний сад – выполнен из алюминиевого профиля с энергосберегающими стеклопакетами.
Возможна установка в стеклопакеты декоративных элементов, тонированных и противоударных стекол.
