Больница на 400 посещений в смену
Курсовой проект с чертежами и расчетами
Список чертежей:- Титульный лист
- Фасад здания
- План 1-го этажа
- План 2-го этажа

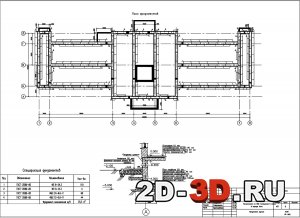

- Фундамент здания

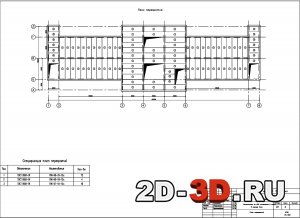

- План перекрытий

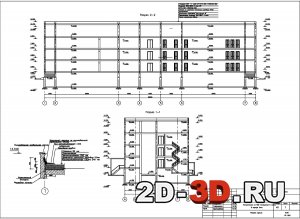

- Разрезы здания

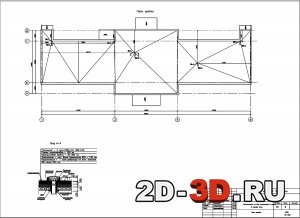

- План кровли
«Больница на 400 посещений в смену в городе Сочи». В курсовом проекте рассмотрены основные моменты разработки проекта. Его конструктивное решение и конструктивная схема. Выполнен теплотехнический расчет. При работе над проектом учитывались: место строительства, его характеристика и исходные данные, объёмно-планировочное решение, конструктивное решение здания, композиция здания.
Технико–экономические показатели:
Общая площадь здания - 985 м2
Строительный объем - 12800 м3
Полезная площадь - 910 м2
Расчетная площадь - 840 м2
Площадь ограждающих конструкций - 1460
Проектируемый медицинский блок состоит из двух этажей. Здание имеет прямоугольную форму. Размеры запроектированного здания в плане 60х18м. Помещения разработаны с учетом современных требований, что отразилось в планировке и габаритах помещений. Высота от пола до потолка основных помещений -3.000 м, максимальной высоты здания-14.100 м.
Строительная система – бескаркасная крупнопанельная Крупнопанельные здания-монтируемые из заранее изготовленных крупноразмерных плоскостных элементов стен, перекрытий и покрытий и других конструкций. Эти сборные конструкции имеют повышенную заводскую готовность — отделанные наружные и внутренние поверхности, вмонтированные окна и двери.
Количество этажей - 3. Высота этажа принята 3,0 м.
Здание отвечает установленным требованиям прочности, пространственной жесткости, долговечности, пожарной безопасности.
Конструктивная схема–связевая, жестокость и устойчивость несущего остова обеспечивается продольным и поперечным расположением несущих конструкций, выбором соответствующего класса бетона и марки раствора.
Помещения здания можно разделить на следующие структурные узлы:
Входная группа (входной вестибюль, тамбур, фильтр-бокс).
Группы помещений основного пребывания (кабинеты, ожидальные, зоны отдыха).
Группы подсобных и вспомогательных помещений (санузлы, технические помещения, подсобные помещения, инвентарные).
Горизонтальные коммуникации (коридоры).
Вертикальные коммуникации (лестницы, лифт).
В ходе курсового проектирования были изучены современные индустриальные конструкции, основанные на принципе унификации и типизации конструкций и соответствующие наиболее прогрессивным видам индустриального строительства, документация СНиП, СП и ГОСТ.
Содержание пояснительной записки
Введение
1. Исходные данные для проектирования:
1.1 Место строительства и характеристика района строительства
1.2 Расчетные температуры, зона влажности, глубина промерзания
грунта, сейсмичность
1.3 Класс здания, огнестойкость и степень долговечности
1.4 Противопожарные мероприятия
2. Описание и обоснование принятого объемно–планировочного решения
проектируемого здания, расчет площадей помещений
2.1 Объемно–планировочное решение
2.2 Расчет площадей помещений
3. Описание принятого архитектурно конструкционного решения здания
3.1 Фундаменты
3.2 Несущий остов здания
3.3 Стены и перегородки. Наружные стены
3.4 Внутренние стены и перегородки
3.5 Покрытия и перекрытия
3.6 Крыши
3.7 Окна и двери
3.8 Лестница
4. ТЭП
5. Теплотехнический расчет ограждающих конструкций
6. Описание наружной и внутренней отделки здания
7. Описание санитарно – технического инженерного оборудования
Заключение
Использованная литература
