Отделение банка на 50 сотрудников во встроенно-пристроенном блоке жилого дома

894
Дарья Ковалева
11 февраля 2022
  • 0

Формат файлов: AutoCAD, Word, dwg, docx
Кол-во чертежей: 3
Категории: Чертежи проекты / Архитектурные. Общественные здания
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, docx 20 (3)
Отделение сберегательного банка СССР на 50 сотрудников во встроенно-пристроенном блоке жилого дома здание
Курсовой проект с чертежами и расчетами
 Фасад А-1, разрез 1-1, план 1 этажа, генеральный план

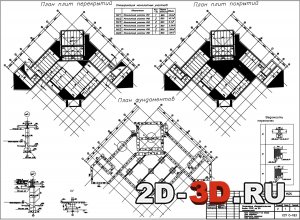

План перекрытия 1-го этажа, план покрытия, план фундаментов, ведомость перемычекПлан 1 этажа, разрез 1-1, ведомость перемычек, ПР1, КР1, расчетная схема
Список чертежей:
  1. Фасад А-1, разрез 1-1, план 1 этажа, генеральный план
  2. План перекрытия 1-го этажа, план покрытия, план фундаментов, ведомость перемычек
  3. План 1 этажа, разрез 1-1, ведомость перемычек, ПР1, КР1, расчетная схема
Исходные данные:
  • Отделение сберегательного банка СССР на 50 сотрудников (стены кирпичные) во встроенно-пристроенном блоке жилого дома строится в городе Пятигорск, 2-м климатическом районе по весу снегового покрова.
  • Здание квадратное в плане с размерами в осях B×L= 30×30 м.
  • Высота этажа – 3,3 м.
  • Уровень планировки на отметке – 0,6 м.
  • Отметка пола подвала – 1,9 м
  • Высота здания от уровня планировки до верха конька – 8,6 м.
Здание имеет конструктивную бескаркасную схему с поперечными и продольными несущими стенами. Пространственная жесткость обеспечивается совместной работой наружных и внутренних несущих стен, стен лестничной клетки, ригелей, плитами перекрытия и покрытия, заделанные в монолитные пояса.
Фундаменты под стены ленточные выполнен из сборных бетонных блоков по ГОСТ 13579-85* толщиной 600 и 400 мм, на цементно-песчаном растворе М-50 с перевязкой вертикальных швов не мене чем на 300 мм.
За относительную отметку 0,000 принят уровень чистого пола 1-го этажа. Толщина наружных стен принята 510 мм, внутренних – 380 мм.
Наружные стены здания запроектированы из силикатного кирпича  марки СУР 100/25, по ГОСТ 379-2015,  =18 кН/м3.
Внутренние стены толщиной 380 мм выполняются из силикатного кирпича марки СУР 100/25, по ГОСТ 379-2015  =18 кН/м3.
Перекрытия и покрытие выполнены как жесткие горизонтальные диафрагмы, расположенные на одном уровне в пределах одного этажа.
Покрытие, чердачное и междуэтажные перекрытия представляют собой сборные плиты с круглыми пустотами по серии 1.141-1.
Крыша – четырехскатная, с организованным водостоком по всему периметру здания.
По плите покрытия уложен утеплитель – минерально-ваннтные плиты,  толщиной  140 мм, γ=2.5 кН/м3.
Пароизоляция выполняется из 2 слоев пергамента.
Перемычки приняты сборные железобетонные по серии 1.038.1 выпуск 1.
Лестницы - сборные железобетонные, состоят из маршей и площадок.
 Конструктивная схема фундамента, фрагмент разрезаНагрузки на фундаментВедомость перемычек, спецификация перемычек
В состав банка входит следующее помещения:
  1. Тамбур
  2. Информационно заправочной зал
  3. Операционный зал
  4. Комната для сейфа
  5. Комната вневедомственной охраны
  6. Помещение для средства числительных техники
  7. Кладовая ценностей плит
  8. Кладовая комната для приема и отдачи ценной наличности
  9. Помещение операторов о инвалютой
  10. Помещении персонала в гардеробной
  11. Комнаты приема пищи
  12. Душевая на две сетки
  13. Помещение личной гигиены женщин
  14. Мастерская ремонта машин
  15. Комната множительной техники
  16. Отдел кредитования
  17. Комната для формирования документов клиентами
  18. Комната инкассаторов о гардеробе
  19. Хоз. Кладовая
  20. Санузел
  21. Коридор
  22. Кабинет управляющего
  23. Кабинет зам. Управляющего
  24. Отдел контроля за операционно-кассовой работой
  25. Архив
  26. Кладовая бланков
  27. Хозяйственная комната
  28. Экономический отдел
  29. Отдел кадров
  30. Отдел контроля за вкладами операциями
  31. Кабинет главного бухгалтера
  32. Отдел контроля за расчётами по платежам населения
  33. Вент камера
  34. Отдел бухгалтерского учёта и отчётности
  35. Аппаратный зал при бухгалтерии
  36. Комната общественных организаций
  37. Комната психологической разгрузки
  38. Помещение для занятий и совещаний
  39. Приточная вент камера
  40. Электрощитовая
  41. Водомерный узел
  42. Комната для заряжения и чистки оружия
Содержание пояснительной записки
1 Исходные данные
2 Конструктивная схема здания
3 Конструктивные решения по фундаментам
4 Принятые конструктивные элементы
4.1 Стены (Каркас и стены)
4.2 Перекрытие и покрытие
4.3 Перемычки
4.4 Лестницы
 5 Сбор нагрузок
 6.1 Расчёт конструкции фундамента внешней стены
6.1.1 Определение грузовой площади на фундамент
6.1.2 Определение нагрузок на фундамент
6.1.3 Определение расчетного сопротивления грунта основания
6.1.4 Конструктивный расчет фундамента
 6.2 Расчёт конструкции фундамента внутренней стены
6.2.1 Определение грузовой площади на фундамент
6.2.2 Определение нагрузок на фундамент
6.2.3 Определение расчетного сопротивления грунта основания
6.2.4 Конструктивный расчет фундамента
Список используемых источников
Приложения к расчетно-конструктивной части
приложение А – Ведомость перемычек
приложение Б – Спецификация перемычек
приложение В – Спецификация сборного железобетона


 Сбор нагрузок на 1м2 междуэтажное перекрытиеОпределение грузовой площадиСпецификация сборного железобетона
