Кинотеатр с широким экраном (тема 5)
Курсовой проект с чертежами и расчётами.
Все файлы редактируемые. Отличный пример и шаблон проекта.
Маркировочный фасад (1-7), план 1 этажа, план 2 этажа, разрез 1-1, план кровли, экспликация помещений, узел 1Разрез 2-2, схема расположения конструкций перекрытия и покрытия над залом, схема расположения конструкций фундаментов, узел 2
ЗаданиеФункциональная схема зданияПодбор помещений
Список чертежей:
  1. Маркировочный фасад (1-7), план 1 этажа, план 2 этажа, разрез 1-1, план кровли, экспликация помещений, узел 1
  2. Разрез 2-2, схема расположения конструкций перекрытия и покрытия над залом, схема расположения конструкций фундаментов, узел 2
В курсовом проекте дано задание на проектирование кинотеатра с широким экраном. Район строительства - Чебоксары. Приведена наиболее оптимальная схема объемно-планировочного решения кинотеатра с широким экраном. Среди всех вариантов конструктивных элементов отдано предпочтение высоконадежным, экономичным, индустриальным характерным для данного района строительства конструкциям и типовым изделиям.
Кинотеатр проектируются по зальной планировочной системе, где основным рабочим помещением является зрительный зал на 800 мест размером 24*36 м, высотой 8,3 м. Форма здания в плане Т-образная, размерами 54.000*48.000 м.
К зрительному залу примыкает двухэтажная вспомогательная часть с высотой этажа 4,2 м для размещения помещений по обслуживанию зрителей. 2 лестничные клетки располагаются в сетке колонн 6*6 м.
Центральный вход ведёт в тамбур шириной 2 м, из которого посетители попадают в кассово-входной вестибюль. К классово-входному вестибюлю прилегают комната персонала, плакатная мастерская, кабинет администратора, кабинет директора, служебное помещение (бухгалтерия) и 3 кассовые кабинки, т.к. 1 кассовая кабинка рассчитана на 300 человек. Из кассово-входного вестибюля посетители попадают в фойе 1 этажа, из которого есть двери в электрощитовую, буфет с прилегающим служебным помещением, хозяйственную кладовую, санузлы для зрителей и помещение для уборочного инвентаря. Также из фойе 1 этажа можно попасть на лестничные клетки, ведущие в фойе 2 этажа. Из фойе 2 этажа посетители могут попасть в зимний сад, выставочный зал, бильярдную и, наконец, зрительный зал с прилегающим помещением кинопоказа. Помещение разделяется кирпичными перегородками толщиной 120 мм.
Проектирование кинотеатра с широким экраном учреждения выполняется по каркасной конструктивной схеме. Каркас связевый, где ригели, опираясь на консоль колонны, образуют шарнирное сопряжение. Жесткость и устойчивость здания в горизонтальном и вертикальном направлении обеспечивается с помощью панелей перекрытий, колонн и поперечных диафрагм жесткости.
ФундаментыКолонныРигели
Фундаменты в каркасных зданиях проектируются по серии 1.020. Фундаменты сборные железобетонные стаканного типа. В данном здании используются фундаменты стаканного типа марки 2Ф 18.11, 2Ф 21.11 под колонны сечением 400×400 мм и цокольные балки марок БЦ 60.5.2,5. Низ стаканов, расположенных по периметру и внутри, находится на отметке -1,600.
Колонны идут по серии 1.020 квадратного сечения в плане с центральной привязкой. В проекте принято сечение колонны 400х400 мм. Колонны проектируются под высоту этажа 4,2 м.
Ригели в зданиях выполнены из ж/б для опирания плит перекрытия и лестничных маршей. Для зданий с пролетами 6м предусмотрено применение ригелей высотой 450мм.
Перекрытия серии 1.041.1-2 решены с применением 3-х типов изделий: рядовые, связевые, пристеночные.
Лестничные марши, площадки, проступи решены по серии 1.050.1-2.

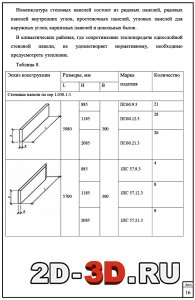

Наружные стены каркасного здания выполнены из однослойных стеновых панелей по серии 1.030.1. Материал панелей – легкий бетон.
Для данного проекта выбраны двери следующих марок: 5.ДН 21-18; 4.ДГ 21-7; 5.ДГ 21-9; 3ДГ 21-18; 3.ДО 21-18.
В зданиях, проектируемых для районов с расчетной зимней температурой до минус 3˚C применяют окна в раздельных переплетах по ГОСТ 11214-86. Марка: Орс 21-21.

Содержание пояснительной записки
Введение
1. Описание планировочной схемы участка застройки
2. Объемно–планировочное решение
3. Конструктивное решение
3.1. Фундаменты
3.2. Колонны
3.3. Ригели
3.4. Диафрагмы жесткости
3.5. Плиты перекрытия
3.6. Лестничные марши
3.7. Стеновые панели
3.8. Конструкция покрытия над залом
3.9. Двери
3.10. Окна
3.11. Полы
3.12. Кровля
4. Расчетная часть
4.1. Расчет видимости
4.2. Расчет безопасной эвакуации из зрительного зала
4.3. Теплотехнический расчет ограждающих конструкций
4.4 Акустический расчет зрительного зала
5. Список используемой литературы




 Диафрагмы жесткостиПлиты перекрытияЛестничные марши
Стеновые панелиПолыКровля

Пензенский государственный университет архитектуры и строительства инженерно-строительный институт
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, docx 32 (2)
