Каркасный дом 122,6 кв. м.

47 858
Max
24 ноября 2020
  • 80

Формат файлов: pdf, dwg, AutoCAD
Кол-во чертежей: 31
Теги: Karkasnik 100-150m Рабочий проект
Категории: Проекты домов / Чертежи домов
Тип проекта Рабочий Кол-во листов (чертежей)
Формат pdf, dwg, AutoCAD 31

Каркасный дом 122,6 кв. м.

Размеры дома 8300 на 9650 (13300) мм.

 Индивидуальный жилой дом

Рабочий проект с чертежами и схемами


Каркасный дом 122,6 кв. м.

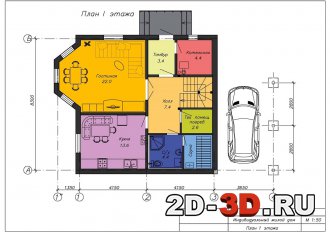

План 1 этажа    План второго этажа


Один из улов каркасного дома  Чертеж стропил и ригеля каркасного дома с размерами

Каркас стен из досок


В доме есть кухня, гостиная, котельная, 2 санузла, 2 спальни, кабинет.


Конструктивные решения:

Фундамент - монолитная ж. б. плита на буронабивных сваях диаметром 200 мм или квадратного сеч. 250х250 мм

Наружные стены, внутренние несущие - каркасные, доска 50х150 мм

Перегородки - каркасные, доска 50х100 мм

Перекрытие - деревянные дощатые по балкам 50х200 мм

Стропила - деревянные балки 50х200 мм

Кровля - металлочерепица или битумная черепица


Рабочие чертежи разработаны для производства работ в летнее время


Потолки и отделка стен гипсокартонными листами, стыки покрываются стыковой тканью и шпаклюются, затем окрашиваются водоэмульсионной краской. Потолок и стены в сауне отделаны вагонкой. Стены в помещении котельной отделываются керамической плиткой.


Каркас наружных стен, внутренних несущих - доска 50х150 мм, сорт пиломатериала 1...3, допустимая влажность 18...20%.

Используемый пиломатериал обработать антисептирующими средствами.

Расстояние между стоек каркаса в основном 550 мм.



Стойки крепить к нижней и верхней обвязке при помощи оцинкованных крепежных уголков 100х100х100х2мм, с каждой стороны. Использовать оцинкованные шурупы или гвозди.



Список чертежей:

  1. Титульный лист

  2. Подписной лист

  3. Общие данные 1.1

  4. Общие данные 1.2

  5. Общие данные 1.3

  6. План 1-го этажа

  7. План 2-го этажа

  8. Фасад в осях А-Б

  9. Фасад в осях Б-А

  10. Фасад в осях 1"-4

  11. Фасад в осях 4-1"

  12. Разрез 1-1

  13. План фундаментов

  14. Разрезы b-b, d-d с указанием материалов и размеров

  15. Разрезы a-a, с-с с указанием материалов и размеров

  16. План перекрытия на отм.+3.000

  17. План кровли, стропильных конструкций

  18. Схема расположения каркаса стен 1 этажа

  19. Схема расположения каркаса стен 2 этажа

  20. Развертки каркаса стены Вид А

  21. Развертки каркаса стены Вид Б

  22. Развертки каркаса стены Вид В

  23. Развертки каркаса стены Вид Г

  24. Развертки каркаса стены Вид Д

  25. Развертки каркаса стены Вид Е

  26. Стропила СН1 - СН3. Ригель Р1

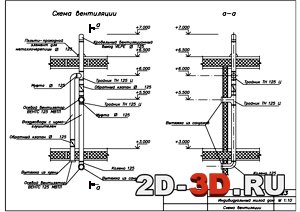

  27. Схема вентиляции

  28. Схема дымохода

  29. Узел 3 С составом стен

  30. Узлы 2, 4 с составом пола

  31. Узел 5. Оконный блок

Чертежи выполнены в AutoCAD. 31 лист формата А3.


Размеры дома 8300 на 9650 (13300).

Площадь 122,6 кв. м.

1. Рабочие чертежи разработаны для производства работ в летнее время

2. Пожарная безопасность.

Конструкции стен, перекрытия и покрытия обработать огнезащитным препаратом "Сенеж ОГНЕБИО Проф" за два раза для достижение степени горючести Г1 (материал не поддерживает горение).

Полы гостиной, спален, холла покрываются половой шпунтованной доской, циклюются и покрываются лаком. в остальных помещениях керамическая плитка.


Размер 8,3 на 9,7 (13,3) м.



План перекрытий между этажами



Фасад дома в осях Б-А План второго этажа

Разрез Схема вентиляции

Каркас стен Чертёж с улами

Плюсы и минусы каркасных домов

Плюсы
Минусы
  • Лёгкий (поэтому можно сэкономить на фундаменте и сделать его свайно-винтовым)
  • Быстрая скорость строительства
  • Простота строительства (нет тяжелых элементов, которые нужно поднимать)
  • Небольшая стоимость дома
  • Теплота (при условии соблюдения технологии строительства и толстого утеплителя)

  • Плохая звукоизоляция
  • Утеплитель имеет свойства оседать
  • В утеплители могут завестись мыши
  • Вибрации при хождении
  • На вторичном рынке ваш дом будет дешевле чем анологичные из других материалов
  • Коррозия свайно-винтового фундамента (чаще всего каркасники ставят на нём)
  • Срок службы меньше каменного и кирпичного дома

Ларри Хон: каркасные полы и лестницы

Пишите ниже, что думаете о таком доме

При строительстве обязательно пользуйтесь СП 31-105-2002: "Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом".
