Ресторанный комплекс 42 х 39 м

1 395
pril_l
13 сентября 2020
  • 100

Формат файлов: AutoCAD, dwg, pdf
Кол-во чертежей: 5
Теги: Ресторан Кафе
Чертежи здания ресторана 42 х 39м

Фасад в осях 1-14, 14-1, А-Л

Список чертежей
  1. Фасад ресторана  в осях 1-14, 14-1, А-Л

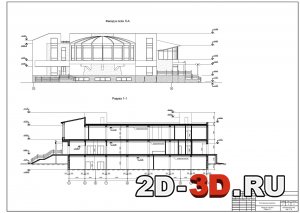

  2. Фасад в осях Л-А Разрез 1-1

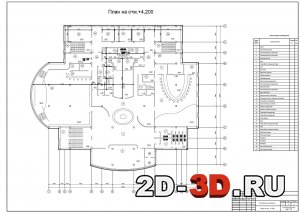

  3. План на отм. +4.200

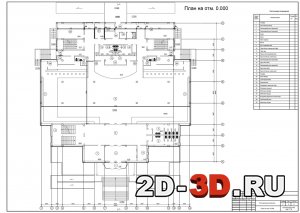

  4. План ресторана на отм. 0.000

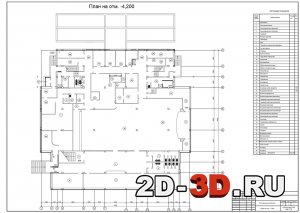

  5. План на отм. -4.200

Экспликация помещений ресторанного комплекса на отм. 0.000
  1. Тамбур
  2. Лестничная клетка
  3. Санитарный узел (мужской)
  4. Санитарный узел (женский)
  5. Фойе
  6. Холл
  7. Пост охраны
  8. Касса
  9. Зал танцевальный
  10. Подсобное помещение бара
  11. Чилл-аут
  12. Звуко-светооператорская
  13. Артистическая  (женская)
  14. Санитарный узел (женский)
  15. Душ (женский)
  16. Санитарный узел (мужской)
  17. Душ (мужской)
  18. Артистическая  (мужская)
  19. Тамбур
  20. Венткамера
  21. Электрощитовая
  22. Загрузочная
  23. Кладовая и моечная тары
  24. Кладовая овощей
  25. Моечная овощей
  26. Моечная посуды
  27. Кладовая уборочного инвентаря
  28. Санитарный узел
  29. Моечная посуды

Фасад в осях Л-А Разрез 1-1 План на отм. +4.200

План на отм. 0.000 План на отм. -4.200
