Формат файлов: dwg, AutoCAD
Кол-во чертежей: 6
Теги: Пекарня 2 этажа
Категории: Чертежи проекты / Архитектурные. Общественные здания
Тип проекта Учебный Кол-во листов (чертежей)
Формат dwg, AutoCAD

Чертежи пекарни в AutoCAD dwg формата

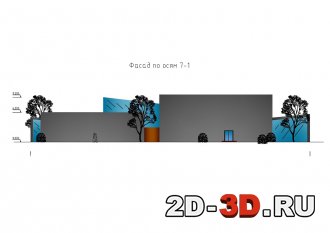

главный фасад пекарни со входом  Фасад пекарни по осям 7-1

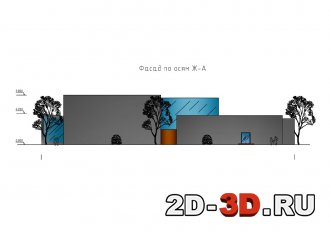

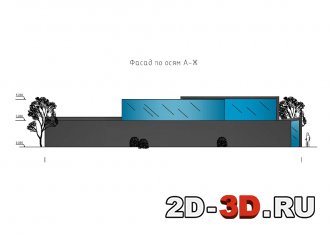

Фасад по осям А-Ж  Фасад по осям Ж-А
План 1 этажа  План 2 этажа

Список чертежей: план первого этажа, план второго этажа, главный фасад со входом, фасад пекарни по осям 7-1, 1-7, А-Ж, Ж-А.



Экспликация помещений:
Хлебобулочный магазин  82 м2

Детское кафе 254 м2

Зона для посетителей 199 м2

Гардероб 8 м2

Сан. Узел 13 м2

Доготовочная зона 26 м2

Общая кухня 86 м2

Кафе 359 м2

Зона для посетителей 261

Женский туалет 10 м2

Мужской туалет 10 м2

Гардероб 10 м2

Школа пекарей и кондитеров 182

Рабочая зона 129 м2

Раздевалка школы 50 м2

Цех пекарни 700 м2

Помещение для персонала 94 м2

Сан. Узел м2

Душевая 10 м2

Разгрузочная зона 56 м2

Склад 60 м2

Коридор 23 м2

Цех отделки 46 м2

Моечная яиц 21 м2

Кладовая сухих продуктов 17 м2

Цех выпечки 72 м2

Комната с морозильной камерой и камерой суточного запаса 21 м2

Мукопросеивочная комната 19 м2

Моечная инвентаря 18 м2

Офис 12 м2

Цех замеса и разделки 121 м2

Коридор 36 м2

Атриум 314 м2


Чертежи общественного здания в виде пекарни в AutoCAD

Тип проекта Учебный Кол-во листов (чертежей)
Формат dwg, AutoCAD
