Уникальное большепролётное здание (стадион) на 40000 мест

Формат файлов: .rvt Revit, .dwg AutoCAD, .pdf
Кол-во 3D моделей: 1
Кол-во чертежей: 2
Теги: Спортивные комплексы
Категории: Архитектурные. Общественные здания / Revit

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.rvt Revit, .dwg AutoCAD, .pdf	(2)


Проектируемый объект представляет собой крытый футбольный стадион, рассчитанный на 40 000 зрительских мест. Здание относится к категории уникальных большепролетных сооружений (пролет более 100 м), что обуславливает применение специальных конструктивных решений и высокую степень ответственности. В проекте были выполнены 3D модель и чертеж в редактируемом формате .rvt Revit. Чертежи были дополнительно продублированы в PDF. Все файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Конструктивная схема:
Несущий каркас здания выполнен из сборных и монолитных железобетонных конструкций. Основу составляют мощные колонны, воспринимающие нагрузки от большепролетных покрытий и трибун. Перекрытия и фундаменты запроектированы с учетом высоких эксплуатационных нагрузок и сейсмических требований региона (ДВФУ).

Здание включает в себя:
Чашу стадиона с футбольным полем;
Трибуны на 40 000 зрителей, обеспечивающие оптимальную видимость;
Развитую инфраструктуру для зрителей (вестибюли, буфеты, санузлы);
Помещения для спортсменов и обслуживающего персонала;
Технические зоны и коммуникации.

Архитектурная выразительность:
Внешний облик здания формируется в результате сочетания мощных железобетонных опор и легких большепролетных конструкций покрытия. Фасады, разрезы и 3D-визуализации демонстрируют современный архитектурный облик, соответствующий масштабу спортивного сооружения.

Список 3D моделей:

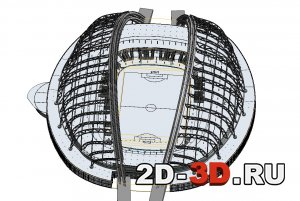

1. Стадион на 40000 мест

Список чертежей:
1. Общие данные
2. Фасад, поперечный разрез, планы перекрытий, фундаментов, 1 этажа, 2 этажа, кровли, раскладки нес. эл. покрытия, узлы 1-3, 3D

1. Назначение и классификационные характеристики объекта
Проектируемый объект — футбольный стадион с трибунами на 40 000 зрительских мест, предназначенный для проведения
футбольных матчей, спортивных и массовых зрелищных мероприятий.
Здание относится к категории общественных зданий и сооружений для массового пребывания людей в соответствии с СП
118.13330.2022.
Классификация здания:
По назначению — общественное здание, спортивное сооружение
По функциональному назначению — здание для проведения спортивных и зрелищных мероприятий с массовым пребыванием людей
По объемно-планировочной схеме — коридорная
По этажности:
основное здание - малоэтажное с размещением функциональных зон на нескольких уровнях;
несущая конструкция покрытия - большепролётная конструкция пролётом 240 м
2. Класс ответственности, уровень надежности и долговечность
Класс ответственности здания — повышенный (объект массового пребывания людей)
Уровень ответственности — I (СП 385.1325800.2018 — применяется по аналогии для общественных зданий массового
пребывания)
Коэффициент надежности по ответственности — γₙ = 1,1
Класс долговечности — I
3. Конструктивная схема и основные конструктивные решения
Конструктивная схема здания — каркасная.
Несущая система:
вертикальные несущие элементы — монолитные железобетонные колонны и стены;
горизонтальные несущие элементы — монолитные железобетонные перекрытия;
трибуны — монолитные железобетонные конструкции консольного и рамного типа.
Материал каркаса здания — монолитный железобетон.
Несущие конструкции покрытия — пространственная большепролётная металлическая конструкция (стальные фермы/арки),
опирающаяся на несущий контур здания
Расположение внутренних опор — внутренние опоры в пределах игрового пространства отсутствуют; опирание покрытия
осуществляется по периметру здания, что обеспечивает свободную зону футбольного поля
4. Взрывопожарная и пожарно-техническая классификация здания
Взрывопожарная и пожарная опасность:
Категория по взрывопожарной и пожарной опасности — Д (отсутствуют взрывоопасные и пожароопасные технологические
процессы)
Огнестойкость и пожарная опасность конструкций:
Степень огнестойкости здания — I
Класс конструктивной пожарной опасности — С0 (несущие и ограждающие конструкции из негорючих материалов)
Функциональная пожарная опасность:
Класс функциональной пожарной опасности — Ф2.1 (здания и сооружения для зрелищных мероприятий с постоянным
пребыванием людей)
5. Климатические условия района строительства
Район строительства — г. Владивосток, Приморский край.
Климатический район — II
Климатический подрайон — IIГ
Расчётная температура наружного воздуха наиболее холодной пятидневки — –26 °C
Расчётная температура наружного воздуха наиболее холодных суток — –31 °C
Характер климата — муссонный, с повышенной влажностью и значительными ветровыми нагрузками
