Универсальный спортивно-оздоровительный комплекс на 3000 мест

601
Darkhan Abilkasim
25 апреля 2024
  • 0

Формат файлов: .dwg AutoCAD
Кол-во чертежей: 4
Теги: Спортивные комплексы Спортивный зал
Категории: Чертежи проекты / Архитектурные. Общественные здания
Тип проекта Кол-во листов (чертежей)
Формат .dwg AutoCAD (4)
Универсальный спортивно-оздоровительный комплекс на 3000 мест
Чертежи выполненные в редактируемом формате .dwg AutoCAD
 Фасад, разрез 1-1, 2-2, план кровли,Перспектива, генплан, ТЭП, условные обозначения, экспликация зданий и сооружений
План 1-го этажаПлан 2-го этажа
В проекте выполнены чертежи спортивно-оздоровительного комплекса на 3000 мест в г. Чебоксары. На 1-м и 2-м этаже комплекса размещены: тамбур, вестибюль, гардероб, раздевалки, судейская, тренажерный зал, тамбур, курительная для зрителей, фойе для зрителей, кабинет врача, ожидальная, помещение для работников охраны, пожарный пост, санузлы, бильярдная с баром, доготовочная, моечная, буфет, инвентарная зала баскетбола, волейбола и бокса, помещение для хранения сидений для зрителей, кладовая, спортивный зал, тренерская, массажная, зал бокса, зал аэробики, комната сотрудников, бухгалтерия, кафе, кладовая продуктов, конференц-зал, комендант, кабинет директора, кабинет зам. Директора, комментаторская, и ложа прессы.
Чертежи можно редактировать и использовать в своих целях (хорошо подходят в качестве шаблона или примера)

Экспликация зданий и сооружений:
Спортивный комплекс, м2 – 6737
Малый спортивный зал, м2 – 1500
Площадка для волейбола, м2 – 162
Площадка для баскетбола, м2 – 364
Автостоянка, м2 - 2032

Технико-экономические показатели:
Площадь участка, м2 – 58872
Площадь застройки, м2 – 8925
Площадь озеленения, м2 – 33924
Площадь покрытий – 16023

Список чертежей:
1. Фасад, разрез 1-1, 2-2, план кровли, узлы;

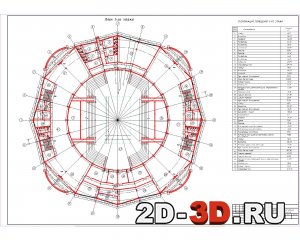

2. План 1-го этажа;
3. План 2-го этажа;

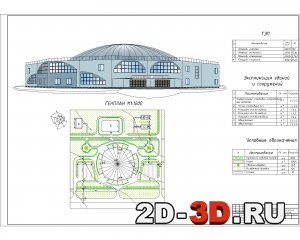

4. Перспектива, генплан, ТЭП, условные обозначения, экспликация зданий и сооружений.
