Одноэтажный жилой дом с мансардой

981
yura290329
16 декабря 2022
  • 0

Формат файлов: Autocad, Word, 3DS Max, Powerpoint, dwg, docx, max, pptx
Кол-во 3D моделей: 1
Кол-во чертежей: 11
Теги: ППК
Категории: Чертежи домов / 3d модели в формате 3DS MAX
Тип проекта Курсовой Кол-во листов (чертежей)
Формат Autocad, Word, 3DS Max, Powerpoint, dwg, docx, max, pptx 31 (11)
Одноэтажный жилой дом с мансардой
Курсовая чертежами, 3d моделью и расчетами в редактируемых форматах Autocad, Word, 3DS Max, Powerpoint, dwg, docx, max, pptx
Чертежи Автокад 3d модель 3Ds Max + пояснительная записка

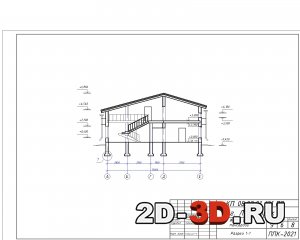

3D модель домаРазрез 1-1

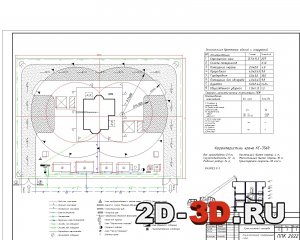

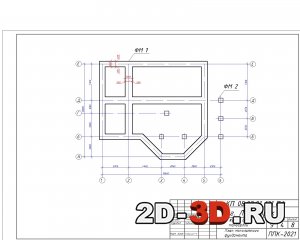

План монолитного фундаментаСтроительный генеральный план

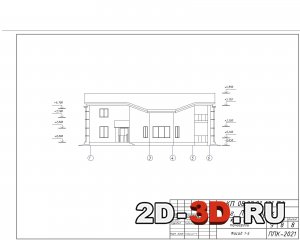

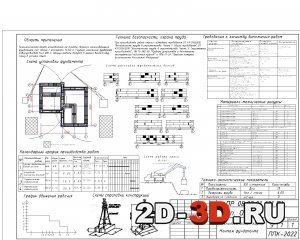

Технологическая картаФасад 1-6

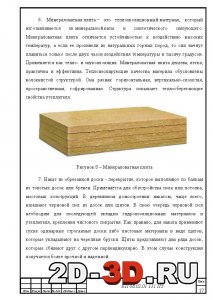

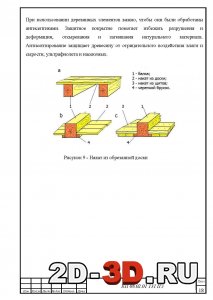

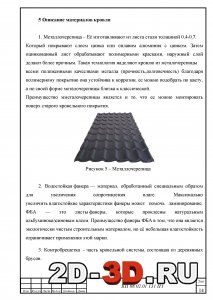

Минераловатная плитаНакат из обрезанной доскиОписание материалов кровли

Курсовой проект на тему «Одноэтажный жилой дом с мансардой» раскрывает возможности проектирования зданий, максимально рационально вписанных в городские условия, а также являющийся основным типом жилища в частном секторе г. Лучегорск.

Объемно - планировочное решение:
Проектируемое здание прямоугольное со сторонами
длиной – 16,6м
шириной – 13м
высотой – 6,89м
Для эвакуации людей из проектируемого здания предусмотрен один эвакуационный выход.
Конструктивные решения:
1. Фундамент является важным конструктивным элементом здания, воспринимающим нагрузку от надземных его частей и передающим её на основание.
Фундаменты предусмотрены ленточные монолитные железобетонные.
Монолитный ленточный фундамент – это железобетонная неразъемная конструкция, которая становится основанием здания и призвана воспринимать на себя нагрузки несущих стен, различных элементов, обеспечивая прочность, надежность и долговечность строения. Если технология соблюдена и все сделано правильно, конструкция становится единым монолитом, демонстрируя очень высокие характеристики.
Глубина промерзания грунта в г. Лучегорск: 1.81м, глубина заложения 1.448м.
Грунт – принят крупнообломочный 220 МПа
Грунт - используют в качестве оснований зданий и сооружений, материал для строительства.
Крупнообломочный грунт – подвид несвязанных дисперсных грунтов, содержащих более 50% частиц с диаметром свыше двух миллиметров. Характеризуется однородностью состава, степенью водонасыщения, прочностью.
2. Стена – это вертикальная ограждающая конструкция, отделяющая помещение от окружающего пространства. Стена здания – несущей и ограждающий элемент здания. Конструктивно наружные стены. Состав: пенобетонной отделки с отделочным кирпичом.
Пенобетонные блоки – ячеистый бетон, имеющий пористую структуру за счет замкнутых пор (пузырьков) по всему объему, получаемый в результате твердения раствора, состоящий из цемента, песка, воды и пенообразователя.
Толщина стены зависит от теплотехнического расчета. Принимаем толщину стены 0,43м.
Стена внутренняя несущая из пустотного кирпича 0,38м.
3. Перегородки – это внутренние стены, которые разделяют внутреннее пространство здания на отдельные помещения и выполняют только ограждающие функции.
Приняты кирпичные перегородки толщеной 0,12м.
4. Перекрытие – это строительные элементы сооружений в виде горизонтальных конструкций, разделяющих помещение по высоте на отдельные этажи, берет на себя всю нагрузку, а также обозначает горизонтальную жесткость здания.
Деревянные балки размером 100х150мм.
5. Окно – проём в стене, служащий для поступления света в помещение и вентиляции. Принято 3 вида пластиковых окон: ОП 15.12, ОП 15.9, ОП 15-24.
Дверь – проём в стене для входа и выхода из помещения и между комнатами. Входная дверь принята ДН 21-13. Межкомнатные двери приняты
ДГ 21.7, ДГ 21-10.
6. Крыша – это верхняя конструкция здания, которая служит для защиты от атмосферных осадков. Другой основной её функцией является теплоизоляция (сохранение тепла). Принята – много двускатная крыша с кровлей из металлочерепицы. Уклон кровли 30%. Водоотвод наружный в водоприёмную систему.

Список чертежей:
1. План первого этажа;
2. План мансардного этажа;
3. План перекрытия;
4. План фундамента;
5. План кровли;
6. Разрез 1-1;
7. Узел 1;
8. Фасад 1-6;
9. Стройгенплан;
10. Технологическая карта;
11. Календарный график.

Список 3D моделей:
1. 3D модель дома.

Содержание расчетно-пояснительной записки:
Перечень сокращений и обозначений
Введение
1. Таблица исходных данных
2. Теплотехнический расчёт толщины стены
3. Описание материалов стены
4. Теплотехнический расчёт толщины утеплителя кровли
5. Описание материалов кровли
6. Общая характеристика проектируемого здания
7. Объёмно – планировочное решение
8. Экспликация помещений
9. Конструктивное решение
10. Эскизы окон, дверей
11. Спецификация элементов заполнения проемов
12. Экспликация полов
13. Ведомость отделки помещений
14. Описание материалов ведомости отделки помещений
15. Инженерно-техническое оборудование
Список используемых источников

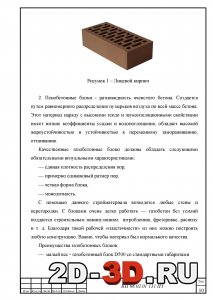

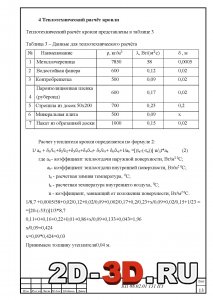

Пенобетонные блокиСтропила из досокТеплотехнический расчет кровли

Краевое государственное автономное профессиональное образовательное учреждение
«Приморский политехнический колледж»
Тип проекта Курсовой Кол-во листов (чертежей)
Формат Autocad, Word, 3DS Max, Powerpoint, dwg, docx, max, pptx 31 (11)
