Проектирование здания администрации в с. Горьковка

Формат файлов: .dwg AutoCAD, .docx Word, .pdf
Кол-во чертежей: 4
Теги: ТЮМЕНСКИЙ ИНДУСТРИАЛЬНЫЙ УНИВЕРСИТЕТ
Категории: Чертежи проекты / Архитектурные. Общественные здания

Тип проекта	Дипломный	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .docx Word, .pdf	72 (4)

На основании проделанной работы можно сделать следующие выводы: Разработанные объемно-планировочные решения удобные Разработанные конструктивные решения, не дорогие и экологический безопасные, что не скажется негативно на здоровье людей которые будут работать в данном здании. Разработанная расчетно-технологическая часть, правильно сопровождает и хорошо поясняет архитектурно-конструктивную часть, в которой отражены шаги строительства дома, такие как, узлы, разрезы, генеральный план, строительный генеральный план и тд.

Технико-экономические показатели:
Строительный объём – 2910,07 м3
Площадь застройки – 303,132 м2
Общая площадь – 552 м2

Список чертежей:
1. Фасад 1-4, фасад А-В, разрез 1-1, план на отм. +0,000, план на отм. +3.000, генплан

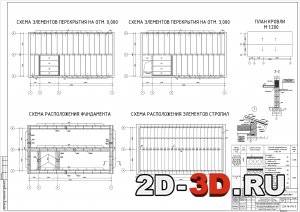

2. Схема элементов перекрытия, схема расположения фундамента, схема расположения элементов стропил, план кровли, разрез 2-2, узел 1

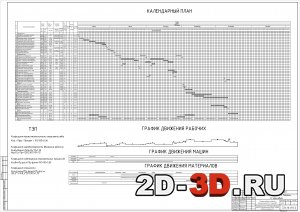

3. Календарный план, график движения рабочих, машин, материалов

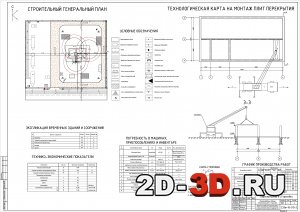

4. Стройгенплан, тех. карта на монтаэ плит перекрытия, ТЭП, график производства работ

Содержание расчетно-пояснительной записки:
Введение
Исходные данные.
Раздел 1 АРХИТЕКТУРНО – КОНСТРУКТИВНЫЙ
1.1 Объемно – планировочное решение
1.2 Конструктивное решение
1.3 Сведения о внутренней и наружной отделке
1.4 Спецификация к архитектурно – конструктивным чертежам
Раздел 2 ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ
2.1 Подсчет объемов работ
2.2 Проектирование технологической карты на монтаж плит перекрытия
2.2.1 Область применения технологической карты
2.2.2 Организация технологии и выполнения работ
2.2.3 Требования к качеству и приемке работ
2.2.4 Потребность в материально-технических ресурсах
2.2.5 Техника безопасности при монтаже плит перекрытия
2.2.6 Технико-экономические показатели технологической карты
2.3. Проектирование календарного плана производства работ на объекте
2.3.1 Основные организационно-технологические схемы выполнения СМР.
2.3.2 Выбор и обоснование использования основных подъемно-транспортных механизмов монтажных кранов
2.3.3 Калькуляция затрат труда и машинного времени на производство СМР
2.3.4 Технико-экономические показатели календарного плана
2.4 Проектирование стройгенплана
2.4.1 Размещение временных объектов на стройгенплане
2.4.2 Расчет потребности и размещения на стройгенплане складского хозяйства
2.4.3 Мероприятия по технике и противопожарной безопасности на СГП
2.4.4 Технико-экономические показатели стройгенплана
Раздел 3 СМЕТНЫЙ
3.1 Введение.
3.2 Технико-экономические показатели строительства
Заключение
Список литературы



Конструктивный тип здания – бескаркасный с перекрестным несущими стенами.
Конструктивная схема – с перекрестными несущими стенами.
Фундамент – сборный ленточный. Состоит из плит-подушек, укладываемых в основание фундаментов и стеновых блоков, которые являются стенами подземной части здания.
Стены: наружные несущие – кирпичная кладка толщиной 510 мм из керамического полнотелого кирпича; внутренние несущие – кирпичная кладка толщиной 380 мм из керамического полнотелого кирпича; перегородки – кирпичная кладка толщиной 120 мм из керамического полнотелого кирпича.
Плиты перекрытия многопустотные, имеют слой утеплителя – минеральную вату 150 мм.
Крыша и кровля: в конструкции двускатной крыши стропила опираются друг на друга, каждая пара стоит отдельно, и связываются пары стропил – обрешеткой, в последующем к ним крепится кровельный материал. Стропила опираются на наружные стены, на которые укреплен подстропильный брус –мауэрлат. В верхней части конструкции крыши стропила соединяются друг с другом посредством двусторонней деревянной накладки. Для увеличения жесткости стропил применяют стойки. К концу стропильных ног крепятся кобылки. Кровельное покрытие – листы металлочерепицы. В верхней части проходит коньковый брус. Установлена водосточная система.

Высота помещения – 3,0 м.
Высота здания – 9,6 м.
Высота этажа – 3,3 м.
Размеры в осях:
1-4: 23000 мм;
1-2: 2700 мм;
2-3: 5300 мм;
3-4: 15000 мм.
А-В: 12000 мм;
А-Б: 6000 мм;
Б-В: 6000 мм.
