Проектирование школьного спортзала из клееной фанеры в г. Чита

Формат файлов: .dwg AutoCAD, .docx Word
Кол-во чертежей: 4
Теги: Спортивный зал СПбГАСУ
Категории: Архитектурные. Общественные здания / Деревянные конструкции / Школы и детские сады

Тип проекта	Курсовой	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .docx Word	36 (4)

Содержание курсового проекта состоит в разработке конструкции покрытия здания с использованием древесины, водостойкой фанеры и конструкционных пластмасс. Пояснительную записку и чертежи можно редактировать и использовать в своих целях.

Исходные данные:
1. Район строительства – г. Чита (Sg =0,4 кПа (СП 20.13330.2016, табл. К.1));
2. Класс условий эксплуатации – 2 – коэффициент условий эксплуатации mв=1,0;
3. Срок службы здания 40 лет – коэффициент надежности по сроку службы mн(сс) =1,0 (изгиб, сжатие, смятие вдоль и поперек волокон древесины), mн(сс) =1,0 (растяжение и скалывание вдоль волокон древесины), mн(сс) =1,0 (растяжение поперек волокон древесины) по табл. 13 СП 64.13330.2017;
4. Уровень ответственности здания – повышенный;
5. Ограждающие конструкции покрытия и стен – клеефанерная панель покрытия с клеефанерными ребрами;
6. Пролет здания – 27,0 м;
7.  Шаг несущих конструкций – 4,2 м, число шагов – 17 (длина здания в осях 71,4 м);
8. Высота помещения – 3,4 м;
9. Несущая конструкция поперечной рамы – рама из прямых элементов с карнизным узлом на нагелях, уклон покрытия α=18°
10. Степень огнестойкости – II (90 минут).

Список чертежей:

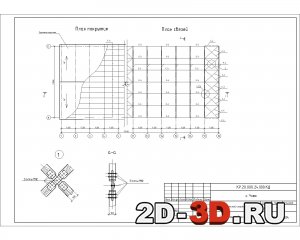

1. План покрытия. План связей
2. Разрезы 1-1, 2-2
3. Панель покрытия
4. Узлы 2...5

Содержание расчетно-пояснительной записки:
1. Исходные данные
2. Расчет конструкций покрытия
2.1. Исходные данные

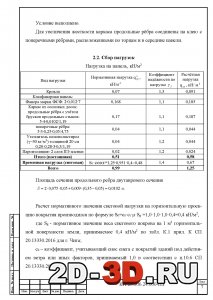

2.2. Сбор нагрузок

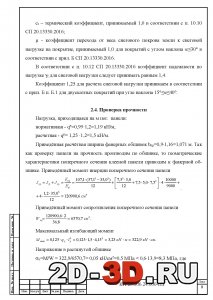

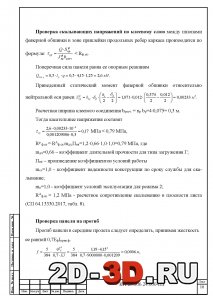

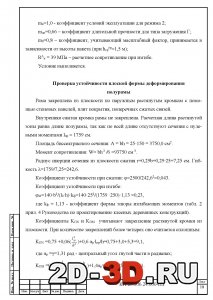

2.3. Проверка прочности
3. Расчет и конструирование основной несущей конструкции
3.1. Конструкция деревянной рамы
3.2. Сбор нагрузок
3.3. Геометрический расчет рамы

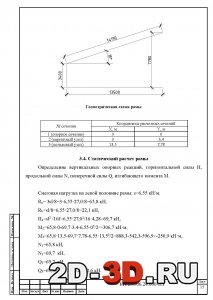

3.4. Статический расчет рамы

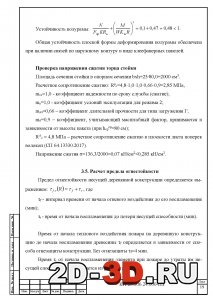

3.4. Проверка прочности
3.5. Расчет предела огнестойкости рамы
3.6. Расчет узлов
3.7. Обеспечение пространственной жесткости конструкции здания. Расчет связей
4. Конструктивные и химические меры защиты деревянных конструкций
4.1. Конструктивные и химические меры защиты деревянных конструкций от гниения
4.2. Конструктивные и химические меры защиты деревянных конструкций от возгорания
4.3. Защита деревянных конструкций от энтомологических поражений
4.4. Коррозия и защита деревянных конструкций
Список литературы
