Физкультурно-оздоровительный корпус санатория

116
glmvdnr
29 марта 2024
  • 0

Формат файлов: .dwg AutoCAD, .pdf
Кол-во чертежей: 3
Категории: Чертежи проекты / Архитектурные. Общественные здания
Тип проекта Учебный Кол-во листов (чертежей)
Формат .dwg AutoCAD, .pdf (3)
Физкультурно-оздоровительный корпус санатория
Чертежи в редактируемом формате .dwg AutoCAD и PDF

Фасад; План 1-ого этажа; Разрез 1-1; Ген. план Узел 1; Разрез по стене; Узел 3; План 2-ого этажа; План плит перекрытий

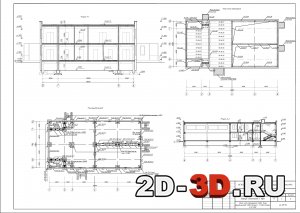

План кровли;  План фундаментов; Узел 2; Разрез 2-2

Характеристика объекта строительства — здание в плане простой конфигурации, имеет форму прямоугольника.
Характеристика основных строительных конструкций: фундаменты на естественном основании, сендвич панели 300 мм.
Состав зданий входящих в комплекс: корпус санатория, Автомобильная парковка, Хозяйственная зона, Зона отдыха, Волейбольное поле, Баскетбольное поле, Теннисный корт.
Площадь земел.участка – 17346 м2.

Список чертежей:
1. Фасад 1:200; План 1-ого этажа 1:200; Разрез 1-1 1:200; Ген. план 1:1000;
2. Узел 1/2 1:20; Разрез по стене 1:20; Узел 3/2 1:20; План 2-ого этажа 1:200; План плит перекрытий 1:200;
3. План кровли 1:200; План фундаментов 1:200; Узел 2/3 1:20; Разрез 2-2 1:200

Тип проекта Учебный Кол-во листов (чертежей)
Формат .dwg AutoCAD, .pdf (3)
