Детский сад на 95 мест
Готовый курсовой проект с расчетами и чертежами в редактируемом формате .cdw Компас-3D
Проектируемое здание представляет собой 2-ух этажное панельное строение гражданского назначения. Здание состоит из одной секции, размеры которого в плане 21,00м х 24,00м. В работе рассматриваются конструктивные и объемно-планировочные решения, обосновывается выбор фундамента.
В ходе курсовой работы были определены основные характеристики климатического района строительства, а также характеристики самого здания.
Рассмотрены объемно-планировочные, архитектурно-художественные и конструктивные решения по зданию. Произведен расчет лестничной клетки. Также в работе приведено обоснование принятой конструкции фундамента и описаны конструктивные решения по нему. Толщина принятых ограждающих конструкций обоснована проведенным теплотехническим расчетом.
На генплане нанесены объекты благоустройства для наиболее удобной эксплуатации территории по прямому назначению.
Список чертежей:1. Фасад 1-6, Фасад А-В, Разрез 1-1, Схема планировочной организации земельного участка;

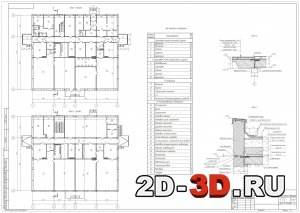

2. Узел 1, План 1 и 2 этажей, Узел 2;

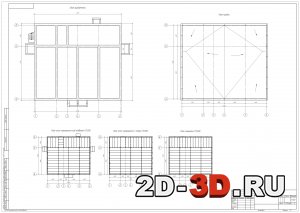

3. План кровли, План фундамента, План плит перекрытия.
Содержание расчетно-пояснительной записки:1. Введение
2. Исходные данные для проектирования и строительства
3. Объемно – планировочные решения
4. Расчет лестничной клетки
5. Конструктивные решения
5.1. Основные проектные решения
5.2. Расчет теплозащиты здания. Теплотехнический расчет ограждающих конструкций
5.2.1 Теплотехнический расчет наружной стены
5.2.2 Теплотехнический расчет покрытий
6. Заполнение оконных проемов
6.1 Заполнение дверных проемов
7. Отделка помещений, экспликация полов
8. Санитарно – технические устройства
9. Основание выбора фундамента
10. Противопожарные мероприятия
11. Заключение
12. Список литературы
Скачать готовый проект детского сада на 95 мест в Компас и Word 518 Kb: Исходные данные для проектирования и строительства
Район строительства относится к II-А климатическому району и характеризуется следующими данными:
— зона влажности повышенная;
— расчетная температура наружного воздуха – 5,40 С
— преобладающее направление ветров - западное, юго-западное и южное;
— средняя температура наиболее холодной пятидневки – 350 С;
— максимальная глубина сезонного промерзания грунта – 1,8 м;
— продолжительность отопительного периода Z = 231 сут.
Объемно-планировочные решения
Проект детского сада-яслей выполнен на основании Градостроительного плана земельного участка, выданного Комитетом Архитектуры и градостроительства г. Киров. Здание запроектировано несложной формы в плане, представляющей собой прямоугольный блок. Кровля рубероидная не эксплуатируемая. Размеры здания в осях составляет 21000х24000мм.
Проезд к зданию осуществляется со стороны двух улиц, обеспечивая подъезд пожарных и сервисных машин ко всем входам и окнам здания.
Для функционального обеспечения внутреннего водостока предусмотрены специальные шахты.
В качестве наружного стенового ограждения приняты легкобетонные панели. Панель представляет собой плоскую однослойную конструкцию, выполненную из легкого или ячеистого бетона, армированную пространственным каркасом. Панели, выполняемые из легкого бетона, имеют наружный и внутренний фактурные слои, толщиной соответственно 20 и 15 мм. Фактурные слои запроектированы из цементно-песчаного раствора со средней плотностью 1800 кг/м3 марки М-100.
Этажность здания – 2 этажа.
Степень огнестойкости - II.
Класс ответственности здания -I.
