Двухэтажный деревянный дом
Курсовой проект

Фасад Е-АФасад 1-5

Разрез 1-1Разрез 2-2

Список чертежей:
  1. Титульный лист
  2. Ведомость рабочих чертежей
  3. Общие данные

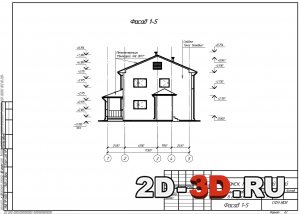

  4. Фасад 1-5
  5. Фасад Е-А
  6. План на отм. 0,000
  7. План на отм. +3,000

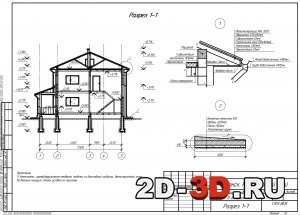

  8. Разрез 1-1
  9. Разрез 2-2
  10. Схема расположения элементов перекрытия 1-ого этажа
  11. Схема расположения элементов перекрытия 2-ого этажа
  12. Экспликация полов
  13. Схема экспликации полов на 1-ом и 2-ом этажах
  14. Ведомость отделки помещений
  15. Схема стропильной системы дома
  16. Схема стропильной системы тамбура и террасы
  17. Спецификация элемента стропильной системы кровли
  18. План кровли
  19. Схема фундамента
План на отм. 0,000Схема расположения элементов перекрытия 1-ого этажа

Проектом предусматривается строительство одноквартирного жилого дома из бруса 200х200 мм в г. Канск, Красноярский край.
1 Общие данные:
Архитектурный проект индивидуального жилого дома выполнен в соответствии с требованиями СНиП и предназначен для строительства в Российской Федерации, в городе Канск.
Архитектурно-строительные решения разработаны для следующих условий:
  • расчетная зимняя температура по климатическому району 1В. согласно СП131.13330.2012, в наиболее холодную пятидневку - минус 42°С;
  • расчетная снеговая нагрузка для III снегового района - 138 кг/м 2;
  • нормативная ветровая нагрузка для III ветрового района - 38 кг/м 2;
  • относительная влажность внутреннего воздуха - не более 55%;
  • уровень ответственности здания - нормальный (ГОСТ Р 54257-2010);
  • степень огнестойкости здания - IV (СП 2.13130.2012);
  • класс конструктивной пожарной опасности - С2 (СП 2.13130.2012);
  • класс функциональной безопасности - Ф1.4 (СП 2.13130.2012)
1.1 За относительную отметку 0,000 принята отметка чистого пола первого этажа
2 Основные технико-экономические показатели:
  • этажность - 2;
  • число квартир -1;
  • площадь застройки - 196,9 м 2;
  • площадь жилых помещений - 78,48 м 2;
  • общая площадь помещений - 177,3 м 2;
  • высота здания - 8,394 м
3 Объёмно-планировочные решения:
Предусматривается строительство двухэтажного индивидуального жилого одноквартирного дома из бруса 200х200 мм.
Площадка для строительства расположена в городе Канск.
Здание двухэтажное прямоугольной формы, размеры в осях Е-А/1-5 соответственно 13,5x11,3 м, высота здания 8,394м. Высота помещений первого и второго этажа составляет 2.715м.
Для сообщения между этажами выполнена двухмаршевая деревянная лестница.
Фундамент - ленточный сборный.
Здание имеет один выход наружу.
Отделка фасада выполняется виниловым сайдингом с имитацией бревна.
Наружные стены состоят из бруса 200х200 мм (несущая часть), утеплителя(мин.вата) 100мм, ветро-, паро-, гидрозащитной супердиффузионной мембраны и вентиляционного зазора 25 мм.
Перекрытия здания выполняются из деревянных балок 100х200 мм способом укладки в несущие стены "ласточких хвост".
Окна - деревянные, приняты согласно ГОСТ 11214-2003 «Блоки оконные деревянные с листовым остеклением»; заполнитель - двойной стеклопакет.
Двери наружные и внутренние - деревянные, соответствуют ГОСТ 24698-81.
Трудносгораемые, утепленные.
Крыша здания двухскатная с наружным организованным водостоком.
Кровля выполняется из металлочерепицы в соответсвии с ГОСТ 30340-95 по деревянным стропилам.
Покрытие полов в основных помещениях выполняется ламинатом, линолеумом и ламинатом, в санузлах и ванной - керамической плиткой.
4 Конструктивные решения:
Фундамент под здание - ленточный сборный.
Несущие наружные и внутренние стены выполняются из профилированного бруса 200х200 мм.
Междуэтажные перекрытия выполняются из бруса 100х200 мм.
Лестница - двухмаршевая деревянная на тетивах.
Элементы крыши:
Мауэрлат, лежень, прогон, деревянные стропильные ноги, обрешетка.
Защита строительных конструкций:
Все деревянные элементы обрабатываются растворами антисептиками и антипиренами.
Вентиляционные коробы изготавливаются из негорючих материалов.
5 Инженерные системы здания:
В здании предусматриваются следующие инженерные системы:
  • отопление централизованное;
  • вентиляция принудительная;
  • водопровод централизованный;
  • электроснабжение централизованное;
  • канализация централизованная.
Схема экспликации полов на 1-ом и 2-ом этажахСхема стропильной системы тамбура и террасы

Содержание пояснительной записки
Пояснительная записка
1.1 Основание для разработки проектной документации
1.2 Исходные данные
1.3 Сведения о земельном участке
1.4 Заверение
2. Схема планировочной организации земельного участка
2.1 Характеристика земельного участка
2.2 Климатические характеристики места строительства
2.3 Организация рельефа вертикальной планировкой
2.4 Решения по благоустройству территории
3. Архитектурные решения
3.1 Описание и обоснование внешнего и внутреннего вида здания, его пространственной, планировочной и функциональной организации
3.2 Обоснование принятых объёмно-пространственных и архитектурно-художественных решений
3.3 Описание и обоснование композиционных приемов при оформлении фасадов и интерьеров в здании
4. Конструктивные и объемно-планировочные решения
4.1 Описание и обоснование конструктивных решений
4.2 Описание и обоснование технических решений, обеспечивающих необходимую прочность, устойчивость, пространственную неизменяемость здания
4.3 Описание конструктивных и технических решений подземной части объекта капитального строительства
4.4 Описание и обоснование принятых объемно-планировочных решений здания
4.5 Обоснование номенклатуры, компоновки и площадей основного назначения
4.6 Характеристика и обоснование конструкций полов, кровли, перегородок и отделки помещений
4.7 Перечень мероприятий по защите строительных конструкций и фундаментов от разрушения
5. Перечень мероприятий по охране окружающей среды
6. Мероприятия по обеспечению пожарной безопасности
7. Инженерные решения, обеспечивающие защиту территории объекта от опасных природных и техногенных процессов
Список используемой литературы и документации
Приложение А
Приложение Б


План кровлиСхема фундамента

Схема ограждающей конструкцииРасчет глубины заложения фундаментаТеплотехнический расчет стены
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, Word, cdw, docx 15 (19)
