2-х этажный жилой дом 430,81 м2

3 264
Сергей Заборовский
18 февраля 2021
  • 0

Формат файлов: AutoCAD, dwg, word, doc, pdf
Кол-во чертежей: 4
Теги: 400-600m
Категории: Чертежи проекты / Чертежи домов
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат AutoCAD, dwg, word, doc, pdf 14(4)
2-х этажный жилой дом 430,81 м2
Курсовой проект

План этажа на отм.0.000; Фасад 5-1; Генплан Разрез 1-1; Ведомость перемычек

Технико-экономические показатели генплана:
  • общая площадь – 430,81 м2
  • площадь застройки – 307,4 м2
  • объём здания – 2461,0 м3
  • жилая площадь – 460,71 м2
Список чертежей курсового проекта

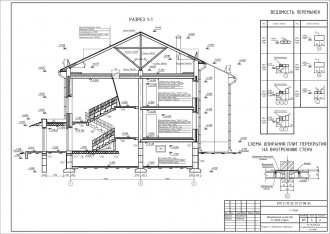

  1. Разрез 1-1; Ведомость перемычек
  2. План этажа на отм.0.000; Фасад 5-1; Генплан; Экспликация зданий и сооружений; Роза ветров

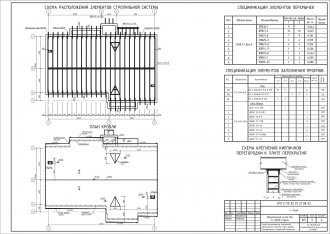

  3. Схема расположения элементов фундаментов; Схема расположения элементов перекрытия

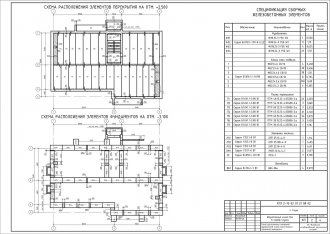

  4. Схема расположения элементов стропильной системы; План кровли; Спецификация элементов перемычек.
ОБЪЕМНО-ПЛАНИРОВОЧНОЕ РЕШЕНИЕ

Здание имеет следующие размеры в осях:
  • 1-5 – 21,0 м;
  • А-Г– 12,6 м.
Здание 2-этажное, высота этажа 2800 мм, с подвалом. Конструктивная схема здания бескаркасная с продольными несущими наружными и внутренними стенами. Пространственная жёсткость и устойчивость здания обеспечивается жёстким диском плит перекрытия, наружными и внутренними стенами, опирающимися на фундамент, элементами лестничной клетки. Кровля скатная, хризо-тилцементные волнистые листы, водосток наружный организованный.

По огнестойкости в соответствии с ТКП 45-2.02-315-2018 ”Пожарная без-опасность зданий и сооружений. Строительные нормы проектирования” здание относится ко 2 степени огнестойкости. Класс функциональной пожарной опасности здания Ф1.3, по пожарной опасности строительные конструкции относятся к классу К2 (умеренно пожароопасные).

Содержание

ВВЕДЕНИЕ

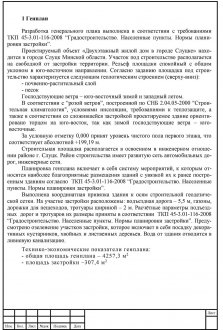

1 ГЕНПЛАН
2 ОБЪЕМНО-ПЛАНИРОВОЧНОЕ РЕШЕНИЕ
3 ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

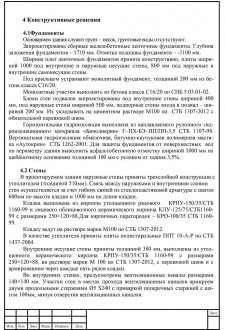

4 КОНСТРУКТИВНЫЕ РЕШЕНИЯ
4.1 Фундаменты
4.2 Стены
4.3 Перекрытия
4.4 Лестницы
4.5 Перегородки
4.6 Покрытие(крыша)
4.7 Окна и двери

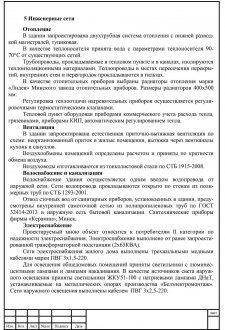

5 ИНЖЕНЕРНЫЕ СЕТИ

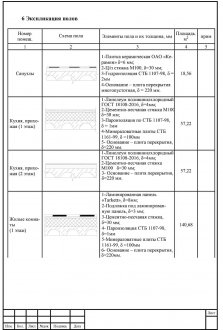

6 Экспликация полов

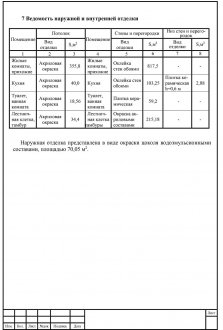

7 ВЕДОМОСТЬ НАРУЖНОЙ И ВНУТРЕННЕЙ ОТДЕЛКИ
Список литературы


Схема расположения элементов стропильной системы; План кровли; Спецификация элементов перемычек Схема расположения элементов фундаментов; Схема расположения элементов перекрытия

Экспликация полов ГенпланИнженерные сети

Конструктивные решения Ведомость наружной и внутренней отделки
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат AutoCAD, dwg, word, doc, pdf 14(4)
