Двухэтажный жилой дом усадебного типа в г. Краснодаре

410
Alyona
17 апреля 2020
  • 0

Формат файлов: dwg, AutoCAD, docx, word
Кол-во чертежей: 15

Двухэтажный жилой дом усадебного типа, расположенный в г. Краснодаре

Учебный проект

Фасад А-В

Данный дом рассчитан на проживание в нем семьи, состоящей из 5 человек (родители, двое детей, бабушка). Здание имеет 2 уровня.

  • общая площадь – 276,16 м2
  • жилая площадь – 138,75 м2
  • площадь, приходящаяся на одного жильца – 55,23 м2
  • площадь участка – 1000 м2
  • курсовой проект

Список чертежей:

  1. План фундамента
  2. План перекрытий
  3. План 1го этажа
  4. План 2го этажа
  5. План 1го этажа с расстановкой мебели
  6. План 2го этажа с расстановкой мебели
  7. План стропил 1 этажа
  8. План стропил 2 этаж
  9. Разрез 1-1
  10. Разрез 2-2
  11. Полный разрез стены

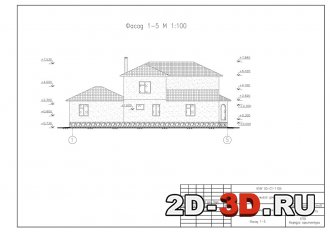

  12. Фасад 1-5
  13. Фасад а-в
  14. Экспликация проемов

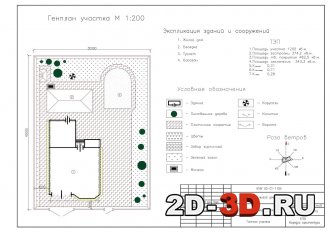

  15. Генплан

Запроектировано:

  • высота 1-го и 2-го этажа — 2,70 м;
  • высота всего здания — 8,56 м;
  • размеры в осях — 14,00 м (1–3) и 9,60 м (А-В).

В данном здании запроектирован сборный ленточный фундамент, состоящий из плит-подушек, укладываемых в основание фундаментов, и стеновых блоков, которые являются стенами подземной части здания. Фундаментные плиты-подушки укладываются на выровненное основание с песчаной подсыпкой толщиной 10 см. Под подошвой фундамента нельзя оставлять насыпной или разрыхленный грунт. Он удаляется и вместо него насыпается щебень или песок. Плиты-подушки имеют ширину 800 мм. При проектировании размеры фундаментных плит-подушек приняты согласно ГОСТ 13579-78. Плиты-подушки и стеновые блоки укладываются с разрывами, которые заполняются монолитными участками.

Для кладки наружных и внутренних стен применяется кирпич глиняный обыкновенный на цементно-песчаном растворе (кладка в полтора кирпича 380 мм). Снаружи стены штукатурятся цементно-песчаным раствором. Толщина наружного (декоративного) слоя штукатурки составляет 20 мм. Снаружи по слою штукатурки осуществляется цветная побелка. Это необходимо для улучшения внешнего вида здания. Толщина наружных стен определяется на основании теплотехнического расчета и составляет 470 мм, следовательно, толщина теплоизоляционного слоя (пенополистирол) – 70 мм.

В данном здании запроектировано сборное перекрытие, состоящее из многопустотных железобетонных плит. На стены плиты укладываются от внутреннего края стены на 120 мм. Пространство, на которое не удалось разложить плиты перекрытия, соответствующие ГОСТ 26434-85, заполняется монолитными участками.

Запроектированные наслонные стропила опираются на наружные несущие стены, на которых закреплен подстропильный брус (мауэрлат 100 х 100 мм). Стропильные ноги и коньковые балки запроектированы в виде деревянных брусков, имеющих в сечении размеры 50 х 150 мм.

Кровля запроектирована из металлических профилированных листов. Листы укладываются по обрешетке из досок поперечным сечением 50х50 мм.

Лестница расположена в холле и запроектирована деревянной двухмаршевой. Лестница имеет перила высотой 900 мм. Ширина ступеней равна 280 мм, высота всех ступеней равна 170 мм. Ширина марша равна 850 мм, что является достаточным для ее эксплуатации.
