ЖБК жилого дома. Проектирование и расчёт монолитного ребристого перекрытия с балочной плитой

Формат файлов: .dwg AutoCAD, .docx Word
Кол-во чертежей: 4
Категории: Чертежи домов / Строительство, ЖБК, металлоконструкции / На казахском

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .docx Word	35 (4)

Задание по курсовой работе выполнено в соответствии со всеми нормами, зафиксированы результаты расчетов. Согласно расчетам, высота изголовья составляет 700 мм, а ширина-300 мм. Вспомогательная балка имеет высоту 500 мм и ширину 200 мм. Высота плит перекрытия 150 мм. Для железобетонных плит были найдены необходимые сечения и указаны в соответствующих разделах. Размеры сечения арматуры для вспомогательной балки подобраны в соответствии с требованиями расчетов. Рассчитана площадь сечений поперечной арматуры для вторичных балок.

В проекте были выполнены расчетно-пояснительная записка в Word на казахском языке, и чертежи в редактируемом формате AutoCAD. Все файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Задание на курсовой проект:


Список чертежей:
1. Схема колонны, сечение колонны (Ұстын схемасы М1:50, Ұстын қимасы М1:10)
2. Конструктивные и расчетные схемы вспомогательной балки, Узел 1, Узел 2, Сечение 1-1, Сечение 2-2 (Көмекші арқалықтың конструктивтік және есептік схемалары М1:500,  Түйін 1, Түйін 2 М1:25, Қима 1-1,Қима 2-2 М1:500)

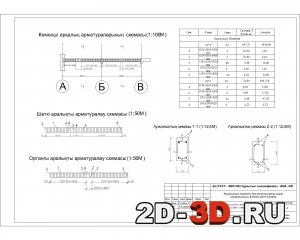

3. Конструктивные и расчетные схемы вспомогательной балки, КР-1, КР-2, Сечение 1-1, Сечение 2-2 (Көмекші арқалықтың конструктивтік және есептік схемалары М1:100, КР-1. КР-2 М1:50, Қима 1-1,Қима 2-2 М1:12.5)
4. Размещение досок, армирующая сетка (Тақталарды орналастыру 1:100, Арматуралық торлар 1:125)

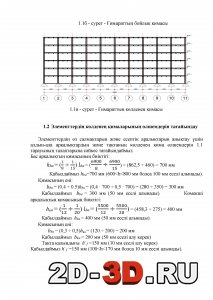

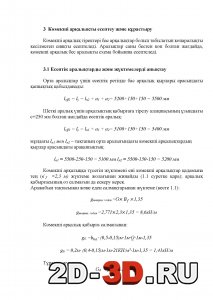

Содержание расчетно-пояснительной записки:
1. Пример проектирования и расчёта монолитного ребристого перекрытия с балочной плитой
1.1 Конструктивная схема перекрытия
1.2 Назначение размеров поперечных сечений элементов
1.3 Исходные данные для проектирования
2. Расчёт и конструирование плиты на балках
2.1 Определение расчётных пролётов и нагрузок
2.2 Определение внутренних усилий в балочной плите и подбор арматуры в расчётных сечениях
3. Расчёт и конструирование вспомогательной балки
3.1 Определение расчётных пролётов и нагрузок
3.2 Определение изгибающих моментов и поперечных сил
3.3 Расчёт продольной арматуры
3.4 Подбор поперечной арматуры
3.5 Конструирование поперечной балки
4. Расчёт колонны
4.1 Расчёт нагрузок на одну колонну первого этажа
4.2 Учёт вторичных (второго порядка) эффектов
4.3 Подбор продольной и поперечной арматуры

ҚАЗАҚСТАН РЕСПУБЛИКАСЫ
ҒЫЛЫМ ЖӘНЕ ЖОҒАРЫ БІЛІМ МИНИСТРЛІГІ
«Қ.И. Сәтбаев атындағы Қазақ ұлттық техникалық зерттеу университеті» коммерциялық емес акционерлік қоғам
Т. К. Басенов атындағы Сәулет және құрылыс институты
Құрылыс және құрылыс материалдары кафедрасы
