Многоквартирный жилой двухэтажный дом

440
Spjuli
4 июня 2024
  • 0

Формат файлов: .dwg AutoCAD, .docx Word
Кол-во чертежей: 9
Теги: 2 этажа АГАСУ Контрольная работа
Категории: Чертежи проекты / Чертежи домов
Тип проекта Учебный Кол-во листов (чертежей)
Формат .dwg AutoCAD, .docx Word 15 (9)
Многоквартирный жилой дом
Проект с запиской и чертежами в редактируемом формате .dwg AutoCAD. Контрольная работа №1.

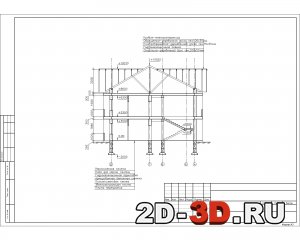

ФасадРазрез

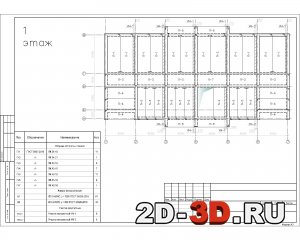

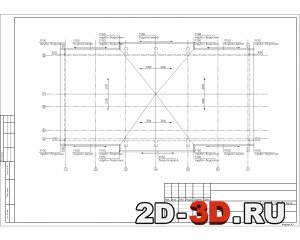

КровляПерекрытия

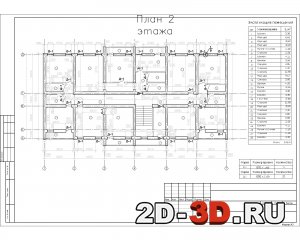

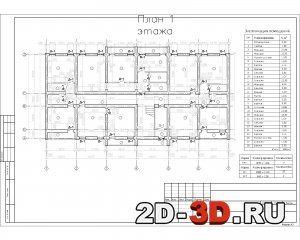

План 1 этажаПлан 2 этажа

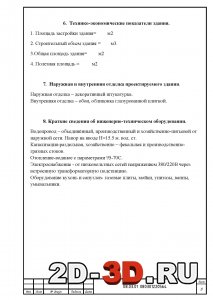

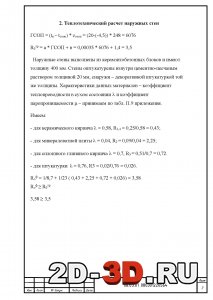

Теплотехнический расчетНаружняя и внутренняя отделкаКонструктивные решения

Здание в плане сложной формы. Длина здания 16,81 метров, а ширина 10,91 метров.  В осях 2-8 здание двухэтажное. Высота этажа 3м.
Конструктивная схема здания – бескаркасная. Пространственная жесткость здания обеспечивается плитами перекрытия и стенами, которые образуют жёсткий горизонтальный диск.
Участок здания в плане неправильной формы размером 11,5х19,84 метров. Здание сориентировано по сторонам света с учетом инсоляции, с учетом господствующих ветров.
Уклон площадки для обеспечения отвода осадков принят 0,035 для отвода ливневых вод.

ПАРАМЕТРЫ ДОМА:
Фундамент: Ленточный ж/б сборный без подвала
Многослойная стена:
1 слой - Декоративная штукатурка;
2 слой - Мат минераловатный прошивной;
3 слой - Кладка из керамзитобетонных блоков;
4 слой - Штукатурка (известково-песчаный раствор) Перекрытие на отм.0,000 - отсутствует;
Перекрытие на отм.3,000 - сборные ж/б плиты марки ПБ; Перекрытие на отм.6,000 - сборные ж/б плиты марки ПБ Перегородки - керамзитобетонные толщиной 100 мм

Исходные данные для проектирования:
Район строительства - город Брянск.
Преобладающие ветры зимой и летом:
Зимой – восточные и северо-восточные
Летом – северо-западные
Грунты в основании: суглинки и глина 100, пески и супеси 110
ГП=1.6 м
ГЗФ=принято конструктивно

Таблица 1: Данные для построения розы ветров.

В январе

В июле

С

СВ

В

ЮВ

Ю

ЮЗ

З

СЗ

С

СВ

В

ЮВ

Ю

ЮЗ

З

СЗ

6

10

13

16

11

18

15

11

10

12

11

6

7

10

21

23


Список чертежей:
1. Генплан;
2. Фасад;
3. План 1 и 2 этажа;
4. Разрез;
5. Фундамент;
6. Перекрытия;
7. Стропила;
8. Кровля;
9. Узел.

Содержание расчетно-пояснительной записки:
Введение
1. Задание на составление архитектурно- конструктивного проекта
2. Теплотехнический расчёт
3. Генеральный план участка
4. Объёмно - планировочное решение здания
5. Конструктивно решение здания
6. Технико-экономические показатели здания
7. Наружная и внутренняя отделка здания
8. Инженерно – техническое оборудование здания
9. Спецификации
10. Список литературы

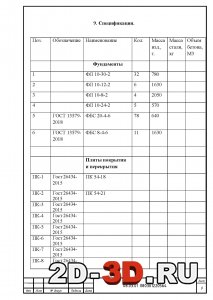

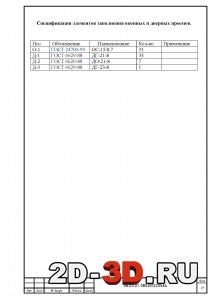

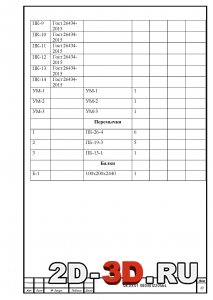

Спецификация 1Спецификация 2Спецификация 3

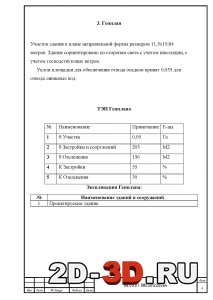

Конструктивные решения 2ТЭП

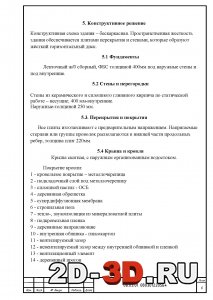

Конструктивные решения:
Фундаменты
Ленточный ж/б сборный, ФБС толщиной 400мм под наружные стены и под внутренние.

Стены и перегородки
Стены из керамического и сплошного глиняного кирпича по статической работе – несущие; 400 мм-внутренние.
Наружные-толщиной 250 мм.

Перекрытия и покрытия
Все плиты изготавливают с предварительным напряжением. Напрягаемые стержни или группы проволок располагаются в нижней части продольных ребер, толщина плит 220мм.

Крыша и кровля
Крыша скатная, с наружным организованным водостоком.
Покрытие кровли:
1 - кровельное покрытие – металлочерепица
2 - подкладочный слой под металлочерепицу
3 - сплошной настил - ОСБ
4 - деревянная обрешетка
5 - супердиффузионная мембрана
6 - стропильная нога
7 - тепло-, звукоизоляция из минераловатной плиты
8 - подкровельная пленка
9 - деревянные направляющие
10 - внутренняя обшивка - гипсокартон
11 - вентилируемый зазор
12 - невентилируемый зазор между внутренней обшивкой и пленкой
13 - вентиляционный элемент
14 - деревянный прогон

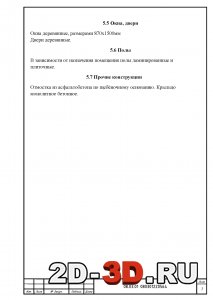

Окна, двери
Окна деревянные, размерами 870х1500мм
Двери деревянные.

Полы
В зависимости от назначения помещения полы ламинированные и плиточные.

Прочие конструкции
Отмостка из асфальтобетона по щебёночному основанию. Крыльцо монолитное бетонное.

«АСТРАХАНСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО - СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ»
(ГАОУ АО ВПО «АГАСУ»)
Тип проекта Учебный Кол-во листов (чертежей)
Формат .dwg AutoCAD, .docx Word 15 (9)
