Типовые конструкционные решения примыкания навесного вентилируемого фасада, гидроизоляции, тепло и звукоизоляции, покрытие спортивных площадок и морозильных камер

2 229
AntonPrekrashev
9 октября 2022
  • 20

Формат файлов: dwg - AutoCAD, pdf
Кол-во чертежей: 72
Категории: Категория с бесплатными чертежами, проектами и 3D / Блоки AutoCAD Компас библиотеки элементов / Строительство, технология монтажа
Тип проекта Рабочий Кол-во листов (чертежей)
Формат dwg - AutoCAD, pdf (72)
Типовые конструкционные решения примыкания навесного вентилируемого фасада
Чертежи с узлами, подробными схемами и элементами в редактируемом формате cdw
Библиотека элементов

Дренаж с использованием геосинтетических материаловУстройство монолитной железобетонной подпорной стены
Внешние стены на основе трехслойных панелейЗвукоизоляция каркасно-обшивных перегородок из гипсокартонных листовЗвукоизоляция каркасно-обшивных перегородок из гипсокартонных листов.Заполнение перегородок стекловолокнистыми матами ISOVER
Теплоизоляция стен морозильной камерыУстройство навесного вентилируемого фасадаУстройство наружных стен из стальных профилированных листов

В данном рабочем проекте содержатся типовые конструкционные решения примыкания навесного вентилирумого фасада. Внутри находится 72 чертежа схем узлов с подробными схемами и элементами:

НВФ

Устройство навесного вентилируемого фасада
Устройство наружных стен из стеновых кассет
Устройство облицовки фасадов из гранитных плит
Устройство наружных стен из стальных профилированных листов
Устройство облицовки фасадов из винилового сайдинга

ЛММ
Теплоизоляция наружных стен под ЛММ
Теплоизоляция стен морозильной камеры

Многослойные стены
Утепление наружных стен
Внешние стены на основе трехслойных панелей
Утепление наружных стен 1
Утепление наружных стен 2

Перегородки
Звукоизоляция каркасно-обшивних перегородок из гипсокартонных листов в 1 слой 12,5 мм
Звукоизоляция каркасно-обшивних перегородок из гипсокартонных листов. Заполнение перегородок стекловолокнистыми матами ISOVER

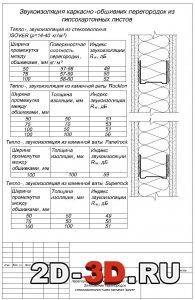

Звукоизоляция каркасно-обшивних перегородок из гипсокартонных листов

Перекрытия
Звукоизоляция межэтажных перекрытий.  Звукоизоляционный слой- каменная вата Stroprock

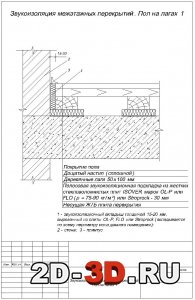

Звукоизоляция межэтажных перекрытий. Пол на лагах 1
Звукоизоляция межэтажных перекрытий. Пол на лагах
Устройство звукоизоляции перекрытия. Ванная комната
Устройство перекрытия. Ванная комната
Устройство перекрытия с системой подогрева
Устройство теплоизоляции перекрытия над холодными помещениями

Пристенный дренаж
Устройство пристенного дренажа 1
Устройство пристенного дренажа

Комбинированный дренаж
Устройство комбинированного дренажа
Устройство комбинированного дренажа 1
Устройство дренажа и гидроизоляции подземной части здания с применением ПВХ-мембраны Vinitex и дренажного геокомпозита Изолит + Typar®/SF

Гидроизоляция фундамента
Устройство гидроизоляции фундамента
Устройство гидроизоляции оголовка сваи
Гидроизоляция оголовка сваи

Пешеходный переход
Конструктивное решение гидроизоляции подземного перехода 1
Конструктивное решение гидроизоляции подземного перехода 2

Гидроизоляция с применением бентонитовых матов
Гидроизоляция подземной части здания
Герметизация свайного основания
Свайное основание. Пластовый дренаж

Конструкции пола по грунту. Промышленные полы
Устройство пола по грунту
Устройство пола паркинга А
Устройство пола паркинга Б
Устройство пола паркинга В
Устройство промышленного пола

Конструкции пола по грунту - Ледовые Арены
Устройство ледовой арены 1
Устройство ледовой арены 2
Устройство ледовой арены 3


Конструкции пола по грунту
Устройство гидроизоляции пола

Пол морозильного склада
Пол морозильного склада 1
Пол морозильного склада 2
Пол морозильного склада 3

Пол по грунту. Пол на лагах.
Устройство пола по грунту. Пол на лагах

Искусственный водоем
Устройство искусственного водоема. Гидроизоляция водоема из ПВХ-Мембраны

Спортивные площадки
Устройство дренажной системы игрового поля с искусственным покрытием
Устройство футбольного поля
Устройство футбольного поля (поля для регби)
Устройство бетонного покрытия спортивной площадки
Устройство покрытия спортивной площадки

Теннисный корт
Устройство покрытия теннисного корта
Конструкция теннисных кортов, приспособленных под устройство открытого ледяного катка зимой

Пешеходные дорожки. Автостоянки
Устройство пешеходной дорожки
Устройство автомобильной стоянки
Устройство подъездной дороги 1
Устройство подъездной дороги 2
Устройство временной дороги

Подпорные стены
Устройство подпорной стены

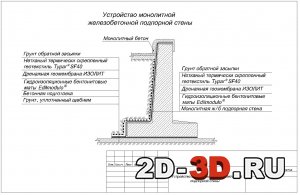

Устройство монолитной железобетонной подпорной стены

Траншейный дренаж
Устройство траншейного дренажа
Дренаж с использованием геосинтетических материалов
Дренаж с использованием геосинтетических материалов. Тип А
Устройство траншейного дренажа

Конструктивы Enkamat
Противоэрозионная защита сухих склонов
Противоэрозионная защита подтапливаемых склонов, укрепленных каменной наброской
Противоэрозионная защита подтапливаемых склонов, укрепленных габионами

Поля для гольфа
Устройство поля для гольфа

Список чертежей:
72 чертежа схем узлов для строительства.


Звукоизоляция межэтажных перекрытий.Пол на лагах 1Звукоизоляция межэтажных перекрытий.Пол на лагахУстройство наружных стен из стеновых кассет
Устройство облицовки фасадов из гранитных плитУтепление наружных стен 1Утепление наружных стен 2
Утепление наружных стен
Тип проекта Рабочий Кол-во листов (чертежей)
Формат dwg - AutoCAD, pdf (72)
