Ротор молотковой дробилки 3d модель

1 967
Saharok1303
3 октября 2021
  • 0

Формат файлов: SolidWorks, SLDASM
Кол-во 3D моделей: 17
Теги: Молотковые дробилки
Категории: Категория с бесплатными чертежами, проектами и 3D / Дробилки, мельницы, сепараторы / 3d модели Solidworks
Тип проекта Учебный Кол-во листов (чертежей)
Формат SolidWorks, SLDASM
Ротор молотковой дробилки
3d модель в SolidWorks

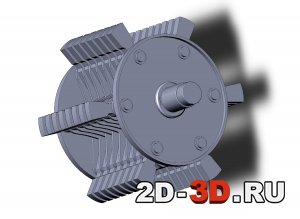

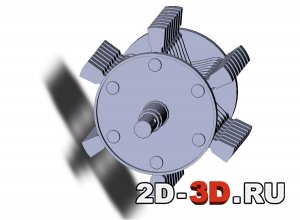

 Ротор в сборе
Ротор в сбореРотор в сборе
Список 3D моделей:
  1. Ротор в сборе
  2. Болт
  3. Вал

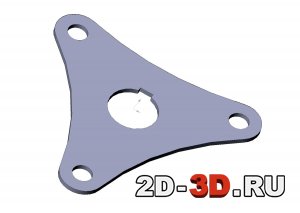

  4. Диск
  5. Диск 2
  6. Колечко
  7. Кольцо
  8. Крышка
  9. Молоток 1
  10. Молоток 2
  11. Молоток 3
  12. Молоток 4
  13. Молоток 5
  14. Молоток 6
  15. Ось
  16. Гайка
  17. Шпонка
3D-Модель ротора молотковой дробилки, имеющего 6 рядов ударных элементов (молотков). В каждом ряду располагается по 8 молотков.
Целью разработки является создание ротора молотковой дробилки, позволяющего повысить эффективность дробления за счёт конструкции диска, на периферии которого располагаются выемки, над которыми располагаются молотки. За счет смещения соседних дисков друг относительно друга и соответственно, чередующегося расположения молотков происходит полное разрушение материала, что позволяет повысить эффективность дробления.

Доступно для скачивания без Вип доступа бесплатно.

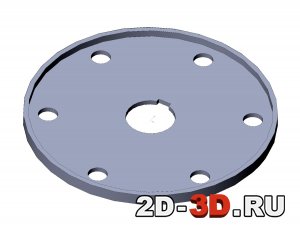

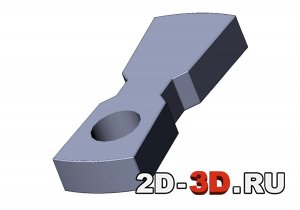

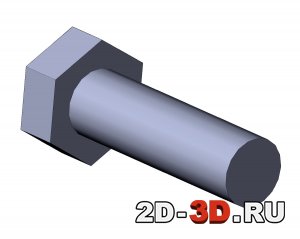

МолотокКрышкаБолтДиск

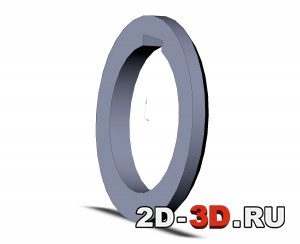

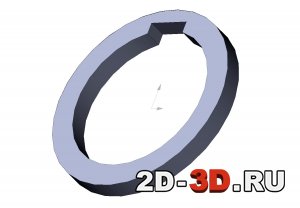

ГайкаКольцо

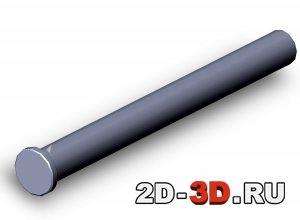

Ось
Тип проекта Учебный Кол-во листов (чертежей)
Формат SolidWorks, SLDASM
