Шахтная мельница

1 814
ya.murz2012
27 февраля 2020
  • 0

Формат файлов: dwg, AutoCAD, SPLDRT, SLDASM, SolidWorks, docx, Word
Кол-во 3D моделей: 11
Кол-во чертежей: 4
Теги: Мельницы
Категории: Дробилки, мельницы, сепараторы / 3d модели Solidworks
Тип проекта Учебная Кол-во листов (чертежей)
Формат dwg, AutoCAD, SPLDRT, SLDASM, SolidWorks, docx, Word 10

Учебная работа.

По дисциплине автоматизация проектирования. Был Выполнен чертёж шахтной мельницы и сделана 3d модель её рабочего узла - ротора в программе SolidWorks.

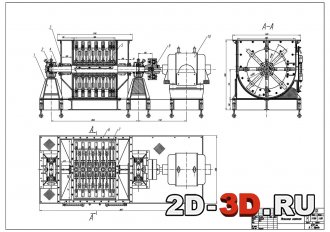

Чертёж шахтной мельницы Ротор в сборе


  3d модель ротора шахтной мельницы


Список чертежей

  1. Чертёж шахтной мельницы

  2. Молоток

  3. Диск ротора

  4. Ротор в сборе

Не хватает спецификаций к чертежам



Список 3d моделей

SLPPDRT (детали): вал ротора, диск начало, диск конец, вал под диски, диски, молоток, держатель молотка, большой диск, шпилька под молоток.

SLDASM (сборки): молоток в сборе, ротор, ротор разрез.



Содержание пояснительной записки:

Введение

1. Область применения шахтной мельницы

2. Техническая характеристика

3. Устройство действия и принцип работы

4. Подбор материала для изготовления деталей и узлов

Список литературы


Техническая характеристика шахтной мельницы

Расчетная производительность 6-12 т/ч

Входящая фракция dн 10-50 мм

Выходящая фракция dк 1 мм

Частота вращения вала ротора 1000 об/мин

Диаметр ротора 1300 мм

Длина ротора 950 мм

Электродвигатель 4А315S6У3 мощностью 110 кВт, Напряжением 380 В, массой 11700 кг.



Ротор в 3dРазрез 3d модели

Вал

Молоток  Описание конструкции  Техническая характеристика
Тип проекта Учебная Кол-во листов (чертежей)
Формат dwg, AutoCAD, SPLDRT, SLDASM, SolidWorks, docx, Word 10
