19-ти этажный панельный жилой дом

8 089
Max
1 июня 2020
  • 100

Формат файлов: dwg, AutoCAD, pdf
Кол-во чертежей: 4
Теги: 19 этажей
Категории: Категория с бесплатными чертежами, проектами и 3D / Архитектурные чертежи. Многоэтажные дома и здания
Тип проекта Учебный Кол-во листов (чертежей)
Формат dwg, AutoCAD, pdf (4)
Чертежи в AutoCAD и PDF

19 ти этажное здание

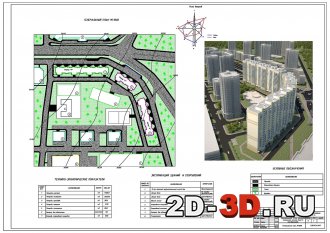

Генеральный план многоэтажного дома  План этажа и кровли

Список чертежей:

  1. Генеральный план М1:800

  2. План типового этажа М1:100, План крыши М 1:100

  3. Фасад 14-1 М 1:100, Фасад 1-14 М, 1:100, Торцевой фасад М 1:100, План раскладки стеновых панелей М 1:100

  4. Разрез 1-1 М 1:100, Разрез 2-2 М 1:100

Материал не попал в основную категорию чертежи многоэтажных домов и проекты, потому что нет текстовой части, а также потому что представлены несколько вариантов листов с одинаковыми названиями. Также файл достаточно много весит.

На генеральном плане изображено проектируемое здание, жилые здания, здание школы, спортивная площадка, спортивный комплекс, стоянка для автомашин, гипермаркет.



Этот материал можно скачивать всем без ограничения

Фасады 19-ти этажного панельного дома   Разрезы многоэтажного дома

Дополнительный проект многоэтажного жилого дома
Тип проекта Учебный Кол-во листов (чертежей)
Формат dwg, AutoCAD, pdf (4)
