Детский сад новый

28 942
Andreyca
20 января 2019
  • 80

Формат файлов: Компас-3D учебная версия, cdw учебная версия, pdf, jpg
Кол-во чертежей: 5
Теги: Детский сад
Категории: Категория с бесплатными чертежами, проектами и 3D / Архитектурные. Общественные здания / Школы и детские сады
Тип проекта учебный Кол-во листов (чертежей)
Формат Компас-3D учебная версия, cdw учебная версия, pdf, jpg 85 (5)

Проект детского сада с чертежами и расчётами


   Чертежи детского сада с фасадами  План стропил и фундаментов


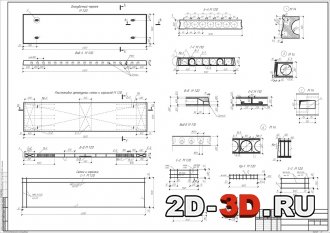

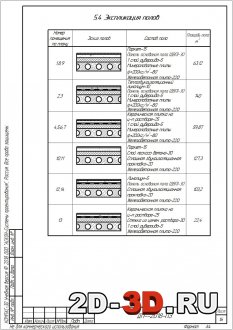

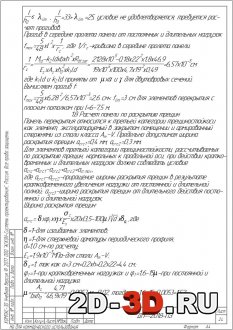

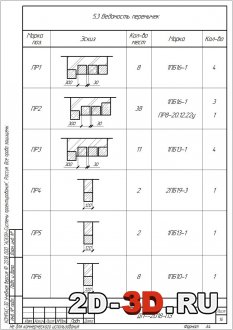

Ведомость перемычек экспликация полов   Расчёт панелей по раскрытию трещин


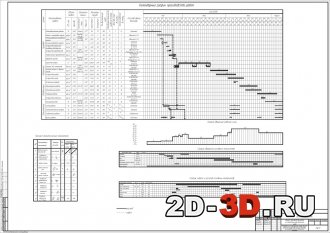

Календарный план строительства; График движения Разрезы



Список чертежей: фасад 1-6, фасад Г-А, план первого этажа, план второго этажа, генеральный план, экспликация к генеральному плану, план стропил, план фундамента, план плит перекрытия, узлы, спецификация сборных ж/б элементов, опалубочный чертёж, расстановка арматурных сеток и каркасов, календарный график производства работ, график движения рабочей силы, график движения основных механизмов, график завоза и расхода основных материалов, технологическая карта на кирпичную кладку (технология и организация строительных работ, требования к качеству кладки, схемы организации рабочего места, график трудового процесса на 1 м3 кладки), схемы складирования сварных ж/б конструкций, ТЭП технологической карты.



Площадь застройка 362,89 м2

Площадь рабочих помещений 342,32 м2

Площадь подсобных помещений 200,6 м2

Площадь коммуникационных помещений 33,54 м2

Количество этажей - 2
Общая площадь 576, 46 м2
Периметр наружных стен 87,17 м
Строительный объём наземной части 2434,99 м3

Работа сделана в учебной версии Компас-3D, в том числе и пояснительная записка, поэтому доступна свободно для скачивания без ВИП доступа.



Пояснительная записка в формате Компас-3D.



Разделы пояснительной записки:

Техническое задание
Исходные данные
Теплотехнический расчёт наружной стены и чердачного перекрытия
Объёмно-планировочные решения
Конструктивное решение
Технико-экономические показатели
Расчётно-конструктивный раздел
Расчёт многопустотной плиты перекрытия
Расчёт сборного железобетонного ленточного фундамента
Организационно-технологический раздел
Построение календарного плана
Тип проекта учебный Кол-во листов (чертежей)
Формат Компас-3D учебная версия, cdw учебная версия, pdf, jpg 85 (5)
