Формат файлов: .cdw .m3d Компас-3D
Кол-во 3D моделей: 2
Кол-во чертежей: 6
Категории: Категория с бесплатными чертежами, проектами и 3D / Инженерная графика, начертательная геометрия
| Тип проекта |
Учебный |
Кол-во листов (чертежей) |
| Формат |
.cdw .m3d Компас-3D |
(6) |
Альбом лабораторных работ с 3D моделями
Контрольная работа по дисциплине “компьютерная графика”.
Чертежи и 3D модели в Компас-3D. Проект можно скачать бесплатно
В проекте были выполнены чертежи и 3D модели в редактируемых форматах .m3d и .cdw (Компас-3D). Работы можно редактировать и использовать в своих целях, как вариант - в качестве шаблона или примера.
Список 3D моделей:
1. Спираль (Лаб. 7)
2. Вал (Лаб. 8)
Список чертежей:
1. Титульный лист (Лаб. 1)
2. Деталь 2 (Лаб. 5)

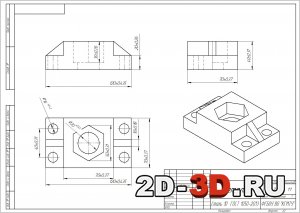

3. Деталь 3 (Лаб. 6)
4. Пластина (Лаб. 2)
5. Рычаг (Лаб. 3)
6. Деталь (Лаб. 4)
Содержание работы:
1. Общие сведения о системе автоматизированного проектирования КОМПАС-3D. Выполнение титульного листа.
2. построение простых элементов, вынесение размеров
3. построение сопряжений в программе Компас 3D.
4. построение массивов элементов в программе Компас 3D
5. геометрические построения в программе Компас 3D.
6. знакомство с 3D-моделированием.
7. построение 3D-модели цилиндрической спирали с помощью кинематической операции
8. создание трехмерной модели на основе элементов вращения.
