Инженерная графика. Вариант 06
Проект с чертежами в AutoCAD. ЮУрГУ (НИУ) АСИЗ-4 04
Курсовая работа по инженерной графике, специальности пгс, ЮУрГУ. Вариант 06. Внутри проекта виды, разрезы, сечения, комплексные задачи, детали. Компоновка из 9-ти листов. Работу можно редактировать и использовать в любых целях.
Список чертежей в AutoCAD:Лист 1. Титульный лист
Лист 2. Содержание

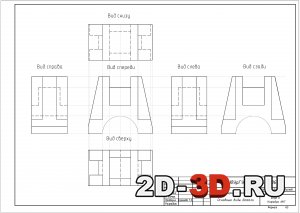

Лист 3. Основные виды деталей
Лист 4. Комплексная задача по оптимизации количества изображений и деталей
Лист 5. Виды, разрезы детали.

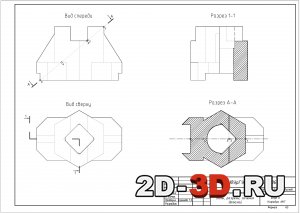

Лист 6. Виды, разрезы, сечения детали.
Лист 7. Аксонометрический чертеж детали с вырезом
Лист 8, 9. Комплексная задача по перспективе.
