Расчёт систем водоснабжения и водоотведения 4-х этажного жилого дома

213
Тимур Гареев
17 мая 2024
  • 0

Формат файлов: .dwg AutoCAD, .docx Word
Кол-во чертежей: 2
Теги: КГАСУ Водоснабжение
Категории: Категория с бесплатными чертежами, проектами и 3D / Водоснабжение, водоотведение, канализация
Тип проекта Учебный Кол-во листов (чертежей)
Формат .dwg AutoCAD, .docx Word 22 (2)
Расчёт систем водоснабжения и водоотведения 4-х этажного жилого дома
Проект с готовыми расчетами и чертежами можно скачать бесплатно без ВИП-доступа
Аксонометрические схемы В1, К1 М; Генплан,, Узел 1, Разрез по вводу План типового этажа и подвала; Продольный профиль; водомерный узел

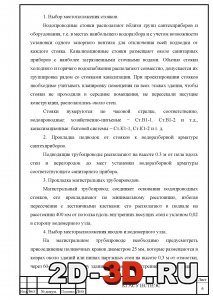

Внутренний водопроводВыбор местоположения стояковОпределение потерь напора в водомере

В данной расчетно-графической работе запроектировано 4-х этажное жилое здание с высотой этажа 2,9 м с плоской кровлей и системой централизованного горячего водоснабжения. Наружный водопровод хозяйственно-питьевого назначения, а канализация - хозяйственно-бытового.
B проекте решаются инженерные задачи по обеспечению санитарно-технических систем жилого здания системой водоснабжения и водоотведения, расчету и подбору необходимого оборудования и материалов.
Проект можно редактировать и использовать в качестве шаблона или примера.

Исходные данные:
Номер варианта плана типового этажа - 4
Этажность здания - 4
Высота этажа от пола до пола, толщина перекрытия 0,3 м - 2,9
Высота подвала, м - 2,4
Приготовление горячей воды - ЦГВ
Гарантийный напор, м - 25
Номер варианта генплана - 10
Глубина промерзания грунта, м - 1,4
Расстояние в плане от оси здания до городского колодца (ГКК) - L, M - 16
Диаметр трубы городского водопровода (В1), мм - 100
Диаметр трубы городской канализации (К1), мм - 350
Планировочная отметка земли вокруг здания, м - 60,4
Отметка пола 1 этажа, м - 61,3
Отметка земли городского канализационного колодца (ГКК), м - 59,3
Глубина заложения ГКС (городская сеть К1), м - 2,1

Список чертежей:
1. План типового этажа и подвала М 1:100; Продольный профиль; водомерный узел;
2. Аксонометрические схемы В1, К1 М 1:100; Генплан, М 1:500, Узел 1, Разрез по вводу.

Содержание расчетно-пояснительной записки:
Введение
1. Исходные данные
2. Внутренний водопровод
2.1 Выбор и обоснование схемы и системы холодного водоснабжения, её проектирование
2.2 Проверка обеспеченности зданий гарантийным напором
2.3 Ввод. Расположение водомерного узла
2.4 Определение расчетных расходов воды
2.5 Гидравлический расчет систем внутреннего водопровода
2.6 Определение потерь напора в водомере
2.7 Определение требуемого напора на вводе
3. Внутренняя канализация
3.1 Основные элементы внутренней канализации
3.2 Определение расчетных расходов стоков
3.3 Гидравлический расчет внутренней канализации
4. Дворовая канализация
Спецификация
Список используемой литературы

Внутренняя канализацияГидравлический расчетДворовая канализация
