Проект водоснабжения и канализации школы
Рабочий проект ВК с чертежами в редактируемом формате .dwg AutoCAD

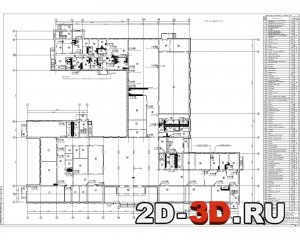

Схемы систем План 1 этажа

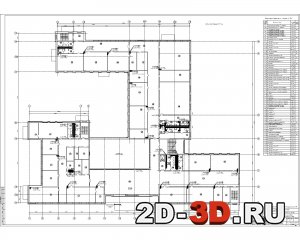

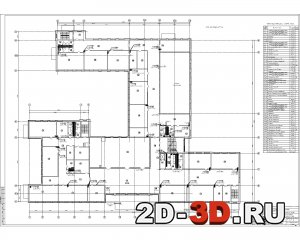

План 2 этажаПлан 3 этажа

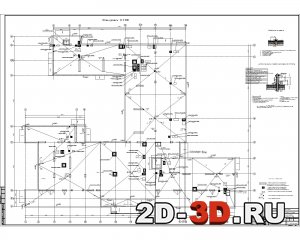

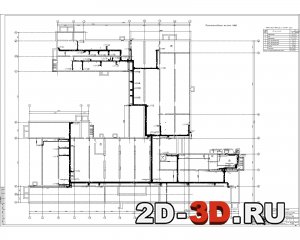

План кровлиПлан техподвала

Настоящим проектом для здания школы разработаны системы холодного и горячего водоснабжения, а также внутренние сети хоз.бытовой канализации, система дождевой канализации, производственной канализации от пищеблока.

Сети внутренней хоз.бытовой и производственной канализации запроектированы из  труб "ВР Полимер" ТУ 4926-012-10258780-99. Трубопроводы системы К2 запроектированы из труб ПЭ100SDR17-110х6.6 ГОСТ18599-2001. Водосточные воронки на кровле здания запроектированы с электрообогревом. Вентиляционная часть канализационных стояков выносится над кровлей здания на высоту на 0.1м выше кромки вентиляционной шахты. Для отвода стоков от сан.приборов пищеблока запроектированы отдельные выпуски с подключением в канализационные колодец на 0.20 м выше хоз.бытового выпуска. Стояки от сан.приборов, проходящие транзитом через пищеблок и обеденный зал, расположенных на 1-ом этаже здания, следует зашить в кирпичный короб. Стояки оборудуются ревизиями, расположенными на 3-ем этаже и подвале здания. Производственные мойки, устанавливаемые в пищеблоке, обеспечивают подключение стоков к канализационной сети с разрывом струи не менее 20 мм. Трубопроводы систем К1,К3,К2 в подвале следует изолировать изделиями из "K-FLEX". Монтаж и гидравлическое испытание трубопроводов произвести в соответствии с указаниями СНиП 3.05.01-85 и ТУ, СП-103-98, СП40-102-00.
Перечень работ, подлежащих оформлению актами на скрытые работы:
- антикоррозийная и тепловая изоляция трубопроводов;
- средства крепления трубопроводов;
- проходы трубопроводов через строительные конструкции;
- заделка стыков.

Горячее водоснабжение предусмотрено от централизованной сети, водоснабжения. Для водоснабжения холодной водой запроектирован ввод в здание в подвал в помещение "Узел" ввода". Ввод системы (В1) по наружной части запроектирован из труб ПЭ100SDR17 -110х6.6 ГОСТ18599-2001. Внутри здания ввод запроектирован из полипропиленовых труб PPRC PN20 ∅90 мм. На вводе в помещении "Узел ввода" оборудуется водомерный узел со счетчиком ВСХд-50. В помещении "Узел ввода" оборудуются тепловодомерные узлы с ПРЭМ-50 и ПРЭМ-32 на подающем и циркуляционном трубопроводах соответственно. Внутренние сети холодного и горячего водопровода запроектированы из полипропиленовых труб. Соединение полипропиленовых труб на сварке или резьбовое на фитингах. Укладка труб по подвалу предусматривается на кронштейнах. Трубопроводы систем В1, Т3, В1.1, Т3.1, Т4 в подполье изолировать изделиями из "K-FLEX". Стальные трубопроводы, очищенные от ржавчины, перед изолированием окрасить лаком М-177 за 2 раза. В нижних точках систем В1, Т3, Т4, В1.1, Т3.1 проектом предусмотрены спускные краны. Для ремонта подвесных линий в подполье систем В1, Т3,Т4 необходимо использовать стремянку. Трубопроводы, скрываемые строительными конструкциями, должны быть испытаны до их закрытия в соответствии с требованиями СНиП 3.05.01-85 СП73.13330.2012г. "Внутренние санитарно-технические системы", после чего составляется акт освидетельствования скрытых работ. Перечень работ, подлежащих оформлению актами на скрытые работы:
- средства крепления трубопроводов;
- антикоррозийная и тепловая изоляция трубопроводов;
- проходы трубопроводов черех строительные конструкции;
- заделка стыков.

Список чертежей:
1. План 1-ого этажа Системы В1,Т3,Т4,В1.1,Т3.1,К1,К3,К2
2. План 2-ого этажа Системы В1,Т3,Т4,К1,К2
3. План 3-го этажа Системы В1,Т3,Т4,К1,К2
4. План подвала Системы В1,В1.1,Т3,Т3.1,Т4
5. Схемы систем В1,В1.1,Т3,Т3.1,Т4
6. Монтажная схема водомерного узла системы В1. Спецификации.
7. Монтажная схема тепловодомерных узлов систем Т3, Т4. Спецификации
8. Схемы систем К1-1, К1-2.
9. Схемы систем К1-3, К1-4.
10. Схемы систем К2-1 - К2-6.
11. Схемы систем К3-1, К3-2.
12. Схемы систем К1-5, К1-6, К1-7.
13. План 3-го этажа. М 1:100. Системы В1,Т3,Т4,К1,К2
14. План 2-го этажа. М 1:100. Системы В1,Т3,Т4,К1,К2
15. План 1-го  этажа. М 1:100. Системы В1,Т3,Т4,В1.1,Т3.1,К1,К3,К2
16. План техподвала. М 1:100.   Системы К1,К3,К2
17. План кровли. М 1:200. Системы К1,К2

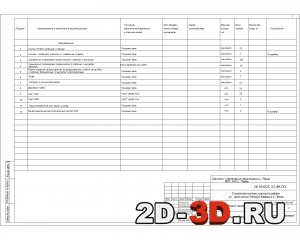

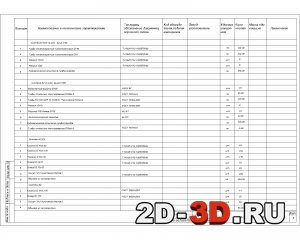

Спецификация 1Спецификация 2

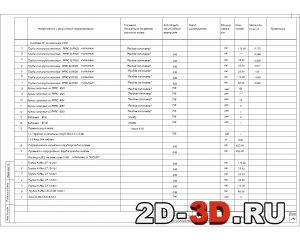

Спецификация 3Спецификация 4
