Расчет привода с одноступенчатым цилиндрическим косозубым редуктором и цепной передачей

444
Алексей Родько
25 февраля 2024
  • 0

Формат файлов: .dwg Autocad .docx Word
Кол-во чертежей: 3
Теги: Цилиндрический одноступенчатый
Категории: Категория с бесплатными чертежами, проектами и 3D / Редукторы и приводы, детали машин
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .dwg Autocad .docx Word 25 (3)
Расчет привода с одноступенчатым цилиндрическим косозубым редуктором и цепной передачей
Курсовой проект по дисциплине «Техническая механика» с расчетами и чертежами в AutoCAD

Цилиндрический редуктор - Сборочный чертёж

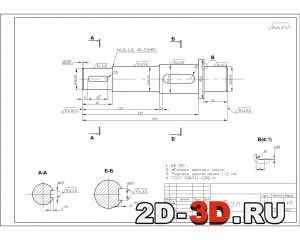

Ведомый валЗубчатое колесо
Конструктивные размеры корпусаПредв. расчет валовКонструктивные размеры шестерни и колеса

При выполнении проекта использовались математические модели, базирующиеся на теоретических и экспериментальных исследованиях, относящихся к объемной и контактной прочности, материаловедению, теплотехнике, гидравлике, теории упругости, строительной механике. Широко использовались сведения из сопротивления материалов, теоретической механики, машиностроительного черчения и т. д.
Наиболее полно требования снижения массы и габаритных размеров удовлетворяет привод с использованием электродвигателя и редуктора с внешним зацеплением.

Техническая характеристика:
P1 =5.05 кВт
Uред=3.15
n1=1444.5 мин-1
n2=458.5 мин-1
Tвых=400 Нм

Список чертежей:
1. Цилиндрический редуктор - Сборочный чертёж
2. Ведомый вал
3. Зубчатое колесо

Содержание расчетно-пояснительной записки:
Введение
1 Выбор электродвигателя и кинематический расчет
2 Расчёт передачи с гибкой связью
3 Расчёт зубчатых колес редуктора
4 Предварительный расчёт валов редуктора
5 Конструктивные размеры шестерни и колеса
6 Конструктивные размеры корпус редуктора
7 Первый этап компоновки редуктора
8 Проверка долговечности подшипников
9 Проверка прочности шпоночных соединений
10 Уточненный расчет валов
11 Посадки деталей редуктора
12 Выбор сорта масла
Список использованных источников

Спецификация 1Спецификация 2Спецификация 3
Расчет зубчатых колесРасчет передачи с гибкой связьюЭтап компоновки редуктора

Из всех видов передач зубчатые передачи имеют наименьшие габариты, массу, стоимость и потери на трение. Коэффициент потерь одной зубчатой пары при тщательном выполнении и надлежащей смазке не превышает обычно 0,01. Зубчатые передачи в сравнении с другими механическими передачами обладают большой надежностью в работе, постоянством передаточного отношения из-за отсутствия проскальзывания, возможностью применения в широком диапазоне скоростей и передаточных отношений. Эти свойства обеспечили большое распространение зубчатых передач; они применяются для мощностей, начиная от ничтожно малых (в приборах) до измеряемых десятками тысяч киловатт.
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .dwg Autocad .docx Word 25 (3)
