Сварной корпус питателя шаровой мельницы МШ-4.5

3 013
rihhansu
11 марта 2016
  • 0

Формат файлов: Solidworks, Компас, SLDPRT, SLDASM, cdw, spw
Кол-во чертежей: 2
Категории: 3D модели / 3d модели Solidworks
Сварной корпус питателя шаровой мельницы МШ-4.5

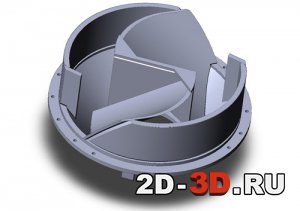

Сборка сварного питателя

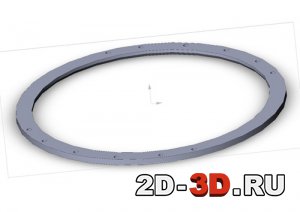

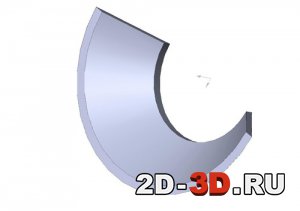

Конусная частьФланец

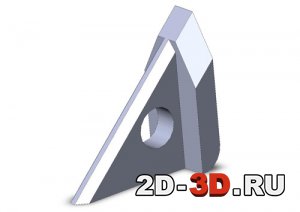

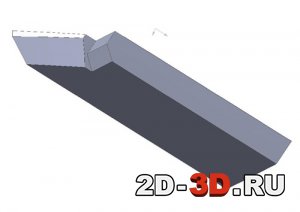

ПроушиныПрилив

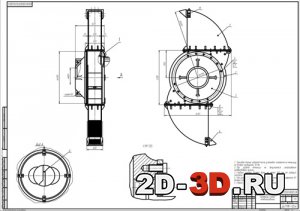

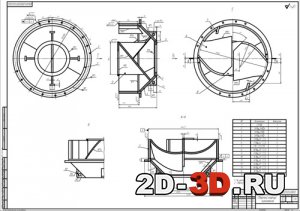

Сварной корпус питателяПитатель R3000 комбинированый



Список 3D моделей: внутреннее кольцо, диафрагма, конусный части, направляющая лопатка, пластина, приливы, проушины, фланец, цилиндрическая часть, сварной питатель в сборе.

Список чертежей: питатель R3000 комбинированный, сварной корпус питателя, спецификации.

Комбинированный питатель применяется для загрузки мельницы одновременно кусковым материалом и песками классификатора. Большое преимущество комбинированного питателя состоит в том, что крупнокусковой материал попадает на мельницу, минуя системную коробку для черпака улитки.

Технические характеристики:
Диаметр снимаемого корпуса - 2190 мм
Высота снимаемого корпуса - 1065 мм
Радиус хобота питателя - 3000 мм
Ширина хобота - 500 мм
Ширина козырька хобота - 600 мм
