Фильтр для аквариума внешний канистровый




Упрошенная 3dмодель со взрыв схемой




Скачать:

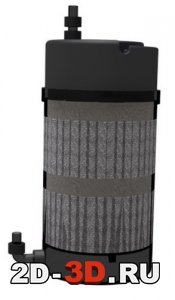

Внешний фильтр-канистра представляет собой вертикальный цилиндрический контейнер для фильтрующей среды. Сверху находится электрический насос помпа. Вода поступает из аквариума по гибким пластмассовым шлангам, а обратно закачивается насосом после прохождения через фильтрующие материалы. На рисунке и в 3dмодели обычный фильтр канистрового типа. Он состоит из канистры (основной корпус фильтра) и головы (крышки), которая съемная, но крепится к канистре герметично. В канистре размещается чистящий воду материал (наполнитель). В голове - насос. Вода из аквариума по нижней трубке самотеком сливается в канистру фильтра, поэтому фильтр должен размещаться ниже уровня воды аквариума. В канистре вода должна проходить через слой наполнителя и очищаться. Затем она выкачивается насосом, расположенным в голове фильтра, через вторую, трубку обратно в аквариум.
Смоделировано в SolidWorks 2007.

Файлы формата SLDASM - сборка, SLDPRT - детали.



Вы можете заказать модель Вашей продукции /kontakti.html
