Проект гражданского здания. Выполнен в программе Revit.
Курсовой проект по дисциплине “Проектирование гражданских зданий” на тему “СИЗО” выполнен в Ревит rvt
2022 год

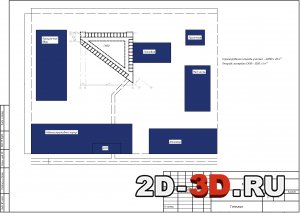

Проект здания СИЗО Генплан СИЗО

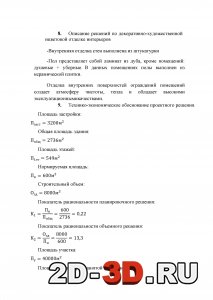

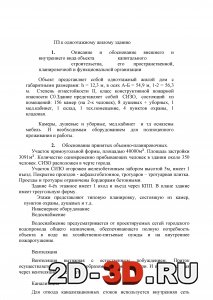

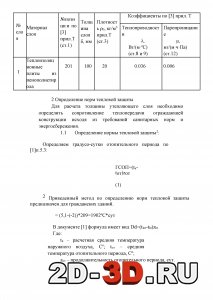

Определение норм тепловой защиты Пояснительная записка к проекту в Revit Расчёты по постройке

Объект представляет собой одноэтажный жилой дом с габаритными размерами: h = 12,3 м, в осях А-Б = 54,9 м, 1-2 = 56,3 м.  Степень огнестойкости II, класс конструктивной пожарной опасности С0. Здание представляет собой СИЗО, состоящий из помещений: 156 камер (на 2-х человек), 8 душевых + уборных, 1 мед. кабинет, 1 склад, 1 тех. помещение, 4 пунктов охраны, 1 кладовая.
Камеры, душевые и уборные, мед. Кабинет и другие помещения оснащены мебелью и необходимым оборудованием для полноценного проживания и работы. Внутренняя отделка стен выполнена из штукатурки. Пол представляет собой ламинат из дуба, кроме помещений: душевые + уборные. В данных помещениях полы выполнен из керамической плитки.

Материал содержит 3d модель здания в Revit.

Содержание пояснительной записки:
1. Описание и обоснование внешнего и внутреннего вида объекта    капитального    строительства,    его пространственной, планировочной и функциональной организации.
2. Обоснование принятых объемно-планировочных решений.
3. Описание и обоснование использованных композиционных приемов при оформлении фасадов и интерьеров объекта капитального строительства.
4. Описание    решений    по    отделке    жилых    и подсобных помещений , теплоснабжения здания.
5. Климат местности и микроклимат помещений.
6. Теплотехнический расчет ограждающих конструкций.
7. Определение норм тепловой защиты.
8. Расчет толщины утеплителя.
9. Внутренняя отделка помещений
10. Технико-экономическое обоснование проектного решения.
11. Литература.

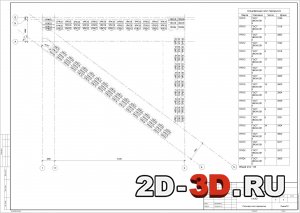

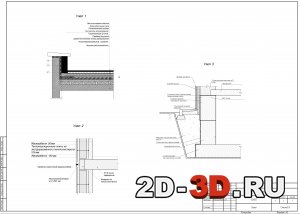

Узлы Раскладка плит перекрытия

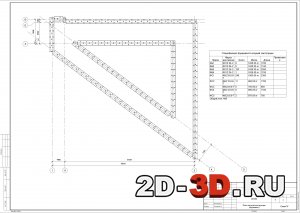

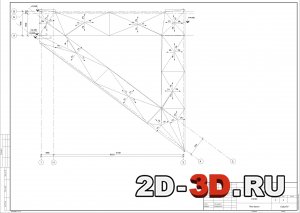

План крыши План несущей конструкции фундамент

Участок прямоугольной формы, площадью 40000 кв. м. Площадь застройки 3091 кв. м. Количество одновременно прибывающих человек в здании около 350 человек. СИЗО расположен в черте города.
Участок СИЗО огорожен железобетонным забором высотой 5 м, имеет 1 въезд. Покрытие проездов - асфальтобетонное, тротуаров – тротуарная плитка. Проезды и тротуары ограничены бордюрами бетонными.
Здание 4-ёх этажное имеет 1 вход и въезд через КПП. В плане здание имеет треугольную форму.
Этажи представляют типовую планировку, состоящую из камер, пунктов охраны, душевых и т.д.
Инженерное оборудование
Водоснабжение
Водоснабжение предусматривается от проектируемых сетей городского водопровода общего назначения, обеспечивающего полную потребность объекта в воде на хозяйственно-питьевые нужды и на внутреннее пожаротушение.

Вентиляция
Вентиляция вытяжная с естественным побуждением. Приток осуществляется естественным образом через окна и двери. И принудительная через вентиляционные шахты.

Канализация
Для отвода канализационных стоков используется внутренняя сеть канализации с выпуском в наружную канализацию.

Электроснабжение
Электроснабжение предусматривается от проектируемых сетей городского электроснабжения общего назначения.

Мусороудаление
Осуществляется путем вывоза бытовых отходов специализированным транспортом.

Фасад оформлен ж/б. Интерьер выполнен в стиле под названием минимализм.
Влажность воздуха и температура внутреннего воздуха принимается        по    ГОСТ 30494-2011.    «Здания жилые и общественные.
Параметры    микроклимата    помещений»    и    по документу [3] п.5.2 табл.1.
Допустимую влажность для всех функциональных групп зданий принимать не более 55%
Температуру внутреннего воздуха для дошкольных и школьных учреждений принимать 23 ºС, для лечебных учреждений 22 ºС.
