Муфта втулочно-пальцевая МУВП-10

637
DosaveR
26 ноября 2021
  • 0

Формат файлов: Компас, m3d, a3d
Кол-во 3D моделей: 7
Теги: МАДИ
Категории: 3D модели / КОМПАС-3D
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат Компас, m3d, a3d
Муфта упругая втулочно-пальцевая МУВП-10 3d модель в Компас

3d модель МУВП-10 Муфта втулочно-пальцевая

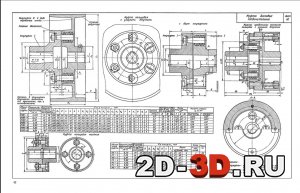

Задание 3d модели в материале

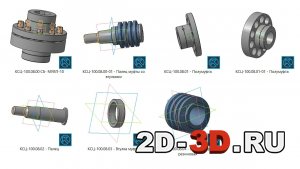

Список 3d моделей:
КСЦ-100.08.04 - Втулка муфты резиновая
КСЦ-100.08.03 - Втулка муфты
КСЦ-100.08.02 – Палец
КСЦ-100.08.01-01 – Полумуфта
КСЦ-100.08.01 – Полумуфта
КСЦ-100.08.00-01 - Палец муфты со втулками
КСЦ-100.08.00 СБ- МУВП-10

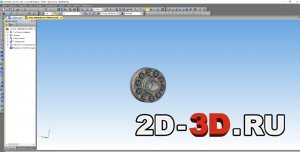

3d модель муфты в Компасе
Муфта упругая втулочно-пальцевая МУВП-10 предназначена для соединения соосных валов при передаче крутящего момента до 2000 Н·м и уменьшения динамических нагрузок.

В конструкции муфты МУВП-10 имеются стальные пальцы на которые установлены эластичные элементы втулки или кольца МУВП. Кольца применяют в качестве эквивалента втулки муфты МУВП-10. Кольца и втулки МУВП являются абсолютно взаимозаменяемыми элементами. После посадки на палец, кольца МУВП образуют цельную конструкцию, по свойствам идентичную втулке МУВП.

Эластичные элементы позволяют компенсировать незначительные осевые; радиальные и угловые смещения валов.

Упругие втулочно-пальцевые муфты обладают хорошей эластичностью, высокой демпфирующей и электроизоляционной способностью, просты в изготовлении, надежны в работе. Находят широкое применение, особенно для соединения электродвигателей с исполнительными механизмами.
