Муфта шарнирная

7 003
rihhansu
16 октября 2015
  • 20

Формат файлов: Компас, m3d, a3d, cdw
Кол-во 3D моделей: 5
Кол-во чертежей: 4
Категории: 3D модели / КОМПАС-3D
Тип проекта Кол-во листов (чертежей)
Формат Компас, m3d, a3d, cdw (4)
Муфта шарнирная

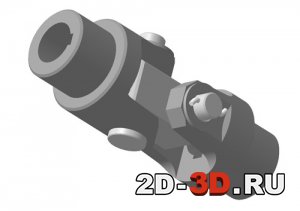

Муфта шарнирная (модель)Вилка (модель)

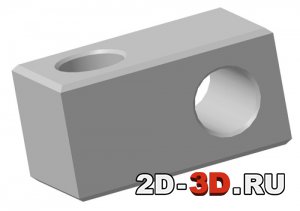

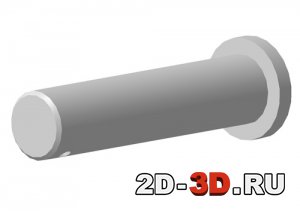

Ось (модель)Шарнир (модель)

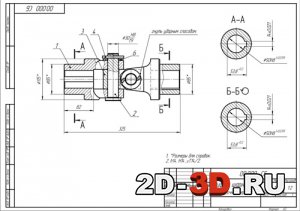

Муфта шарнирная (сборочный чертеж)Вилка

Шарнир



Список чертежей: муфта шарнирная (сборочный чертеж), вилка, ось, шарнир, спецификации.

Список 3D моделей: муфта шарнирная, вилка, ось, шарнир, штифт.

Сборочный чертеж муфты шарнирной, деталировка, 3D модели в Компас v 15.

Муфта шарнирная предназначена для соединения цилиндрических валов, которые устанавливают под углом до 45 град. при передаче вращающего момента от 11 до 1120 Нм без смягчения динамических нагрузок.
