Бульдозер-рыхлитель на базе трактора Т-330

10 641
Max
30 ноября 2012
  • 100

Категории: Чертежи проекты / На украинском. Строительная и автомобильная техник
Тип проекта Кол-во листов (чертежей)
Формат

Бульдозер-розпушувач

Название дисциплины: "Машины для земляных работ"

Название работы: "Бульдозер-рыхлитель"

Схема гідравлічна Відвал
Кріплення ніж крайній


Скачать:



Техническая характеристика базового трактора Т-330:

1. Тип - гусеничный;

2. Тяговой класс - 35;

3. Номинальная эксплуатационная мощность двигателя, л.с. , не менее - 340;

Состав работы:

Записка. 50 стр. формата А4; выполнены в системе САПР Компас V8 (формат kdw);

Чертежи. 3 листа формата А1; 4 листа формата А3; Компас V8 и AutoCAD.

Спецификация. З листа спецификаций к соответствующим чертежам; Компас и AutoCAD;



Содержание записки:

Вступление;

Обзор и анализ существующих конструкций;

Расчет основных параметров рабочего оборудования;

Расчет основных сил, действующих на машину;

Определение параметров системы управления рабочими органами;

Расчет на прочность деталей узлов и выбор материалов;

Оценка эффективности трактора;

Список использованной литературы.



Состав чертежей:

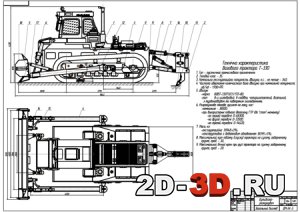

Общий вид (Бульдозер-розпушувач Загальний вигляд);

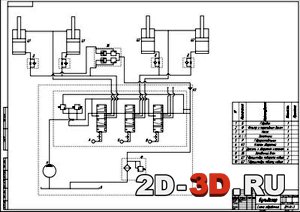

Гидравлическая схема (Схема гідравлічна);

Рабочий орган (Відвал);

Деталировка (4 чертежа форматом А3, размещенных на листе А1), (Кріплення, палець, ніж крайній, вузол кріплення штока гідроциліндра).



Специальность: "Дорожные Машины"

Работа выполнялась: НТУ. 2008 год, кафедра "Дорожные машин"



Технічна характеристика

базового трактора Т-330

1. Тип - гусеничний промислового призначення;

2. Тяговий клас - 35;

3. Номінальна експлуатаційна потужність двигуна, к.с. , не менше - 340;

4. Частота обертання колінчастого вала двигуна при номінальній потужності, об/хв - 1700 20;

5. Двигун: марка 8ДВТ-330ТУ23.1.172-80; тип 8-и циліндровий, V-подібни, чотирьохтактний, дизельний, з турбонаддувом та повітряним охолодженням;

6. Розрахункове тягове зусилля на гаку, кгс: номінальне - 38000; при використанні повного діапазону ГТР (до "стоп"-моменту) - на першій передачі: 0-68300; на другій передачі: 0-33500; на третій передачі: 0-14620;

7. Маса, кг: експлуатаційна: 39948 3%; конструктивна з додатковим обладнанням 38395 3%;

8. Максимальний кут підйому (спуску) трактора на сухому задерненому грунті, град. - 30;

9. Максимальний бічний крен при русі трактора на сухому задерненому грунті, град. - 20.



Пояснительная записка только в Компас, kdw.

Чертежи в Компас и AutoCAD, cdw и dwg формат файлов.
