Экскаватор-планировщик на базе автомобиля МАЗ-630303

Курсовой проект
на тему: “Экскаватор-планировщик”
по курсу: “Машины для земляных работ”



Скачать:

Для скачивания материала Вам необходимо перейти в VIP группу

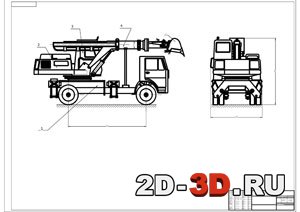

Чертежи: общий вид экскаватора, рабочее оборудование, стрела неподвижная.

Пояснительная записка содержит 31 лист.
Иллюстрируемый материал - 3 листа формата А1.
Ключевые слова: экскаватор-планировщик, стрела подвижная, стрела неподвижная, палец.
В курсовом проекте представлена  разработанная конструкция неподвижной стрелы.
Произведен анализ существующих конструкций, дано техническое обоснование к использованию такого технического решения, проведен расчет основных параметров и разработаны чертежи.

Основные конструктивные и технические показатели:
- базовый автомобиль – МАЗ-630303;
- вместимость ковша – 0.65;
- радиус копания на уровне стоянки – 8.2 м;
- ход телескопической стрелы -3,2 м;
- высота выгрузки - 4 м;
- глубина копания - 4.5 м;
- производительность-55 м³/ч;
Разработаны мероприятия по охране труда и окружающей среды.

Содержание записки:
Введение
Обзор патентных и литературных источников
Выбор прототипа
Расчетная часть
1 Расчет масс механизмов экскаватора
2 Расчет главной рабочей нагрузки
3 Расчет главных рабочих механизмов
4 Расчет поворотного механизма
5 Тяговый расчет
6 Статический расчет
Технологическая схема работ
Определение производительности
Технико-экономические показатели
Вопросы безопасности и охраны труда
Список используемой литературы

Кафедра: ”Строительные и дорожные машины”
